РДИМ-10-1,5-IV-УХЛ1

Статус продукта

Array
  • Класс напряжения 6, 10 кВ
  • Тип продукта Длинно-искровой разрядник
  • Установка На все фазы
  • Масса 1,7
  • Срок службы 40 лет
  • big_rdim1.jpg
  • big_rdim1.jpg

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

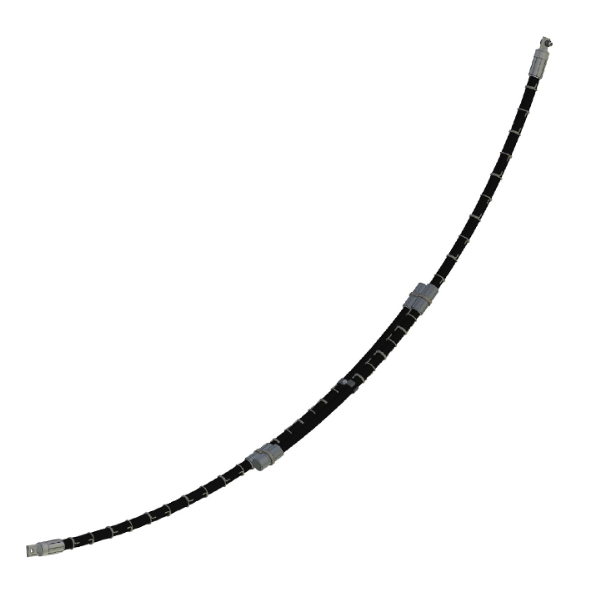

Разрядник РДИМ-10-1,5-IV-УХЛ1 (разрядник длинно-искровой модульный) предназначен для защиты воздушных линии электропередачи (ВЛ) напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от прямых ударов молнии, индуктированных грозовых перенапряжений и их последствий. Разрядник рассчитан для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Принцип работы

Разрядник состоит из двух модулей с изоляционной поверхностью из полиэтилена высокого давления, соединённых между собой хомутами. Разрядник снабжен оконцевателями, с помощью которых он присоединяется при помощи зажима к проводу и при помощи кронштейна крепления к опоре ВЛ.

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и за счет этого, а также за счет разбиения канала разряда на части с помощью промежуточных электродов, предотвращении перехода импульсного перекрытия в силовую дугу тока промышленной частоты.

При возникновении на проводе ВЛ индуктированного грозового импульса или при прямом ударе молнии в линию вдоль поверхности изоляции разрядника развивается скользящий разряд. После прохождения импульсного тока разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ.

Технические характеристики

Характеристика

РДИМ-10-1,5

Класс напряжения, кВ

6, 10

Наибольшее длительно допустимое рабочее напряжение, кВ

12

Гашение дуги тока двухфазного КЗ на землю с действующим
значением периодической составляющей при наибольшем
рабочем напряжении ВЛ до 12 кВ, кА

1,5

Максимальная амплитуда выдерживаемого импульса 8/20 мкс, имитирующего прямой удар молнии, кА

40

Импульсное разрядное напряжение, кВ

120

Выдерживаемое напряжение промышленной частоты в сухом состоянии и под дождем, не менее, кВ

28

Длина перекрытия по изоляционной поверхности, мм, не менее

620

Масса, кг

1,6

Установка

  1. Защита ВЛ от индуктированных перенапряжений и ПУМ. Для защиты ВЛ от отключений при индуктированных перенапряжениях и прямых ударах молний разрядники устанавливаются по три штуки на каждую опору (по одному на фазу).
  2. Защита подхода ВЛ к подстанциям. Помимо защиты непосредственно ВЛ от индуктированных перенапряжений и ПУМ, рекомендуется использование разрядников РДИМ-10-1,5-IV-УХЛ1 для защиты подходов ВЛ к подстанции от ПУМ и ограничения набегающих с ВЛ волн перенапряжения. Для этих целей разрядники устанавливаются по три штуки на каждую опору (по одному на фазу) на расстоянии 200 м до подстанции (крайние 3-4 опоры).


В общем случае установка разрядника на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению, но при этом деревянные опоры следует оснащать заземляющими спусками во избежание их расщепления. При оснащении разрядниками участков ВЛ, заземляющими устройствами должны быть оборудованы крайние опоры участка. Заземляющими устройствами также должны оборудоваться оснащенные разрядниками одиночные опоры. Заземляющие устройства должны обеспечивать величину сопротивления, указанную в нормативных документах.

Комплектация

Комплектация

Код

Для ВЛ 6, 10 кВ с деревянными и жб опорами

с защищенным проводом

РДИМ-10-1,5-IV-УХЛ1/001

с неизолированным проводом

РДИМ-10-1,5-IV-УХЛ1/002

Для ВЛ 6, 10 кВ с опорами из уголка и гнутого профиля

с защищенным проводом

РДИМ-10-1,5-IV-УХЛ1/011

с неизолированным проводом

РДИМ-10-1,5-IV-УХЛ1/012

Для ВЛ 6, 10 кВ с подвесной

изоляцией

с защищенным проводом

РДИМ-10-1,5-IV-УХЛ1/021

с неизолированным проводом

РДИМ-10-1,5-IV-УХЛ1/022


Актуальной заменой устаревших длинно-искровых модульных разрядников
РДИМ-10-1,5-IV-УХЛ1 являются современные разрядники на мультикамерной системе РМКЭ-10-IV-УХЛ1.
Разрядники РМКЭ-10, так же как и разрядники РДИМ-10-1.5, предназначены для защиты ВЛ напряжением 6-10 кВ с защищёнными и неизолированными проводами от отключений при всех видах грозовых воздействий, в том числе, при прямых ударах молнии в провода ВЛ.
Места и способ расстановки разрядников РМКЭ-10 на ВЛ полностью совпадают с рекомендациями для РДИМ-10-1.5, так, для защиты от отключений при прямых ударах молнии, РМКЭ-10 устанавливаются по три штуки на опору на всех опорах защищаемого участка ВЛ. РМКЭ-10, как и РДИМ-10-1,5, рекомендуется применять и для организации защищенного подхода к подстанциям, для чего разрядники следует устанавливать на всех опорах подхода на расстоянии до 200 м от подстанции.

При этом, новые устройства обладают рядом преимуществ перед предшественниками:

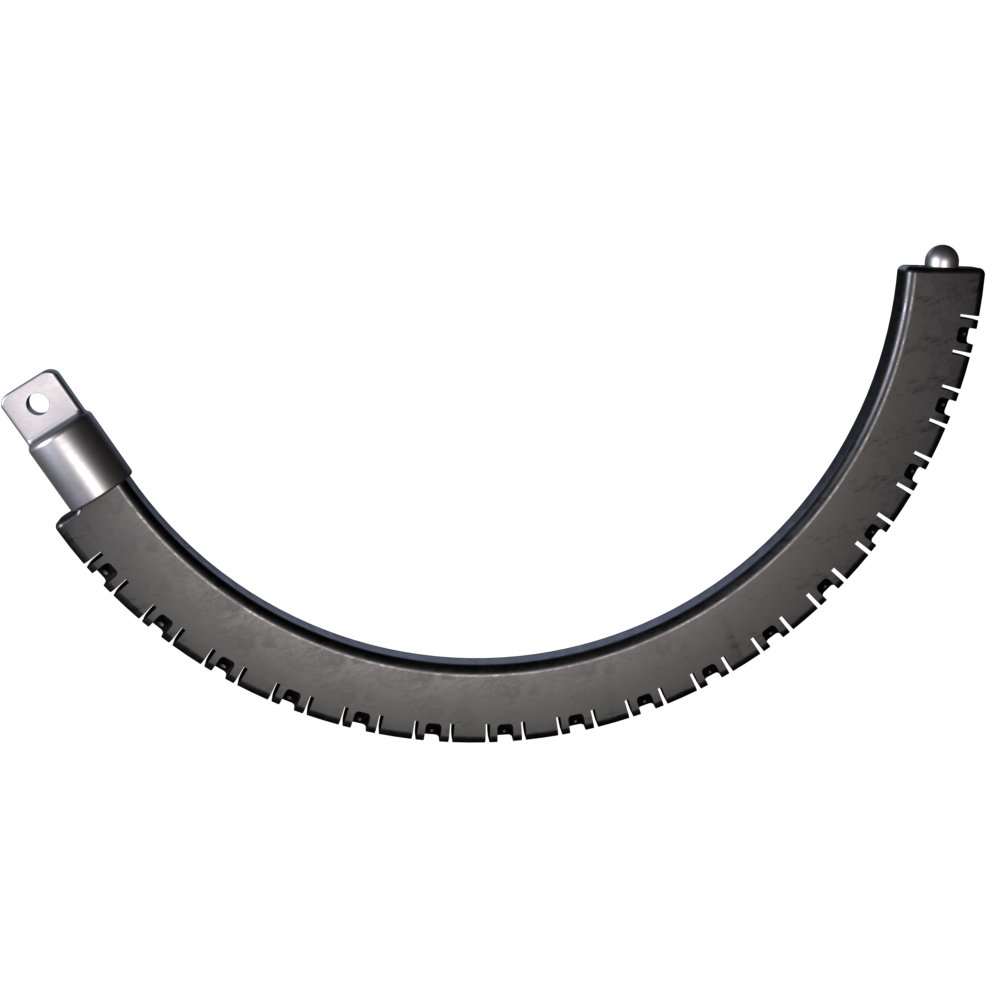

6. РМКЭ-10 Общий вид.png
  • Всего 2 универсальных кода комплектации, позволяющие использовать разрядник с любыми видами проводов и изоляции, что облегчает проектирование и выбор необходимого разрядника и исключает ошибки в комплектации разрядника при его заказе (у РДИМ-10-1,5 – 6 кодов комплектаций).
  • Бо́льший сопровождающий ток, который разрядник способен отключить (до 3,5 кА);
  • Облегчение монтажа;
  • Бо́льшая надежность, вследствие наличия воздушного промежутка и отсутствия прямой механической связи между проводом и опорой ВЛ;
  • Более компактные размеры;
  • При монтаже не требуется использование специальной арматуры для подключения разрядника к траверсе опоры ВЛ (хомут, спуск);
  • Отпускная цена и логистические затраты на РМКЭ-10 ниже, чем на РДИМ-10-1.5.
