Схемы установок УЗИП класса II

УЗИП класса II предназначены для защиты токораспределительной сети объекта от коммутаторных помех. Еще устройства используют как вторую ступень защиты при ударе молнии. Cхемы установок УЗИП класса II позволяют размещать их в распределительных щитах.

Преобладающее влияние той или иной помехи определяет принцип схемы подключения УЗИП к электроустановке. Помехи зависят от параметров сети и удаления источника перенапряжения от защищаемого объекта.

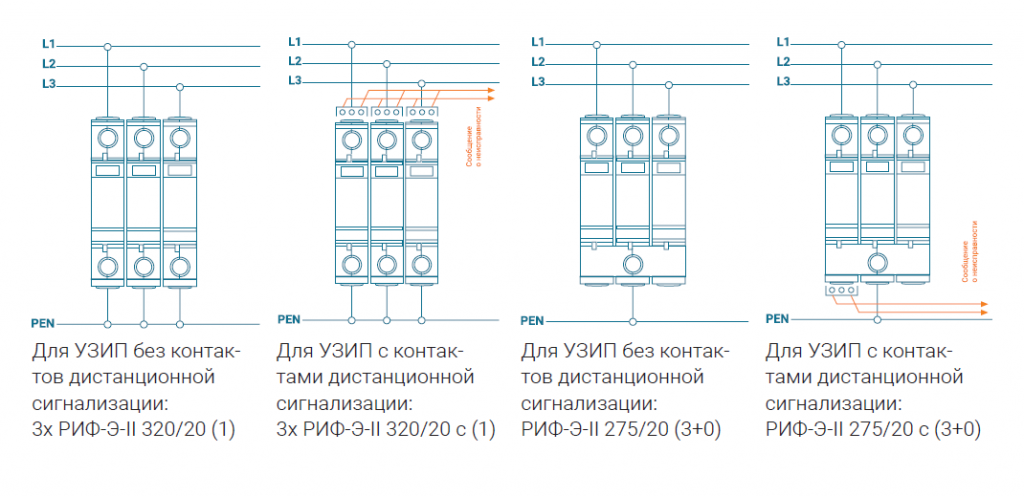

Система заземления TN-C

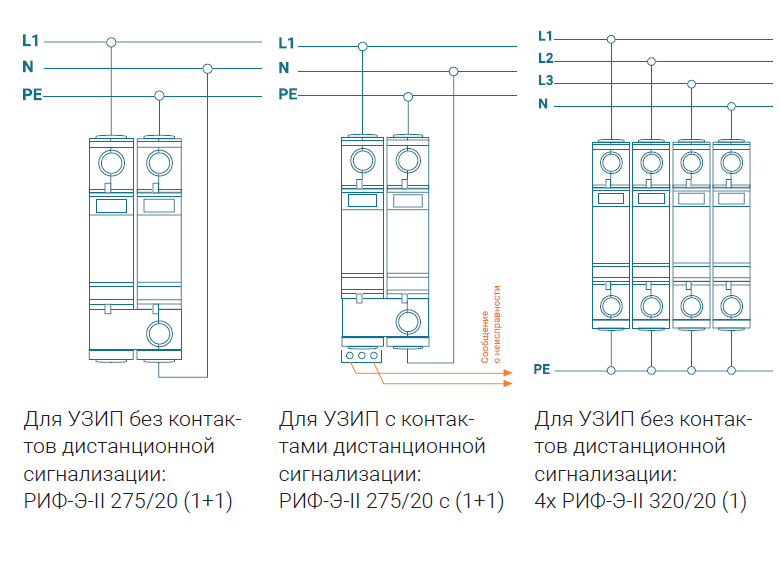

Система заземления TN-S
