Схемы установок УЗИП класса III

УЗИП класса III защищает оборудование от остаточных бросков импульсных перенапряжений после срабатывания УЗИП I и II классов.

Устройство размещается после УЗИП класса III в пределах 2-3 зон молниезащиты в непосредственной близости от оборудования. Рекомендуемое расстояние между ним и оборудованием - не более 5 метров. Схема установок УЗИП класса 3 предполагает размещение разных классов устройств защиты от импульсного перенапряжения на расстоянии около 10 метров - 15 метров друг от друга.

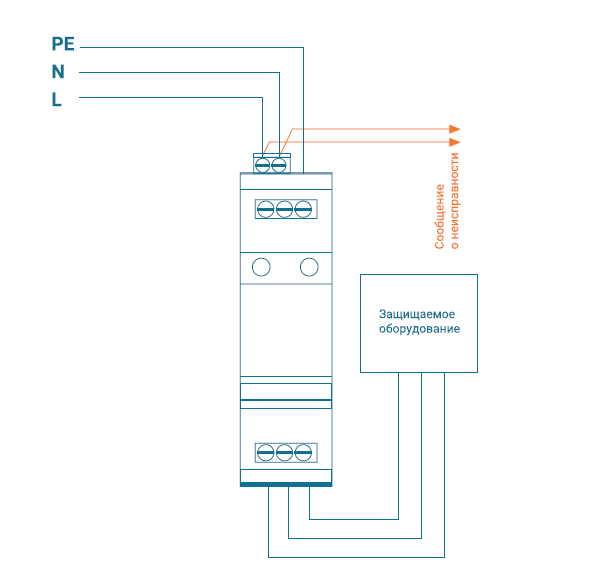

Последовательная установка РИФ-Э-III 320/3 с (1+1) в электрическую сеть.

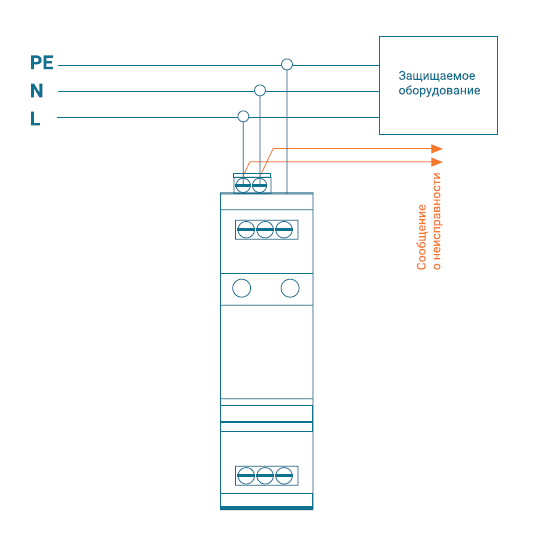

Параллельная установка РИФ-Э-III 320/3 с (1+1) в электриче скую сеть.
