Комплектные переходные пункты
ПКПО-КВ
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08 или e-mail pkpo@streamer.ru.
Пункт комплектный переходный опорный кабельно-воздушный ПКПО-КВ предназначен для перехода воздушной линии в кабельную при строительстве и реконструкции воздушных линий электропередачи напряжением 35-110 кВ.
ПКПО-КВ представляет собой свободностоящую одностоечную многогранную опору, на которую установлен комплект электротехнического оборудования, обеспечивающий соединение воздушной и кабельной линий. ПКПО-КВ соответствует требованиям действующих нормативных документов, в том числе ПУЭ-7 и актуализированным редакциям СНиП.
Отличительной особенностью ПКПО-КВ является его комплектность: в состав поставляемого вместе с пунктом электротехнического оборудования входят ОПН, концевые кабельные муфты и концевые коробки для заземления экранов кабеля. Оборудование является полностью совместимым и обеспечено всеми необходимыми элементами крепежа. Сама конструкция опоры имеет универсальные узлы крепления, позволяющие устанавливать оборудование различных марок и производителей.
Если вы хотите купить комплектный переходный пункт, то заинтересуетесь еще одним его преимуществом. Это его унифицированность: разработана линейка унифицированных решений, включающая в себя одиннадцать вариантов ПКПО-КВ в зависимости от класса напряжения и количества подвешиваемых грозотросов, в том числе ПКПО-КВ с разъединителем. Конструкции рассчитаны для применения в различных климатических условиях, типах местности с использованием различных марок проводов и тросов.

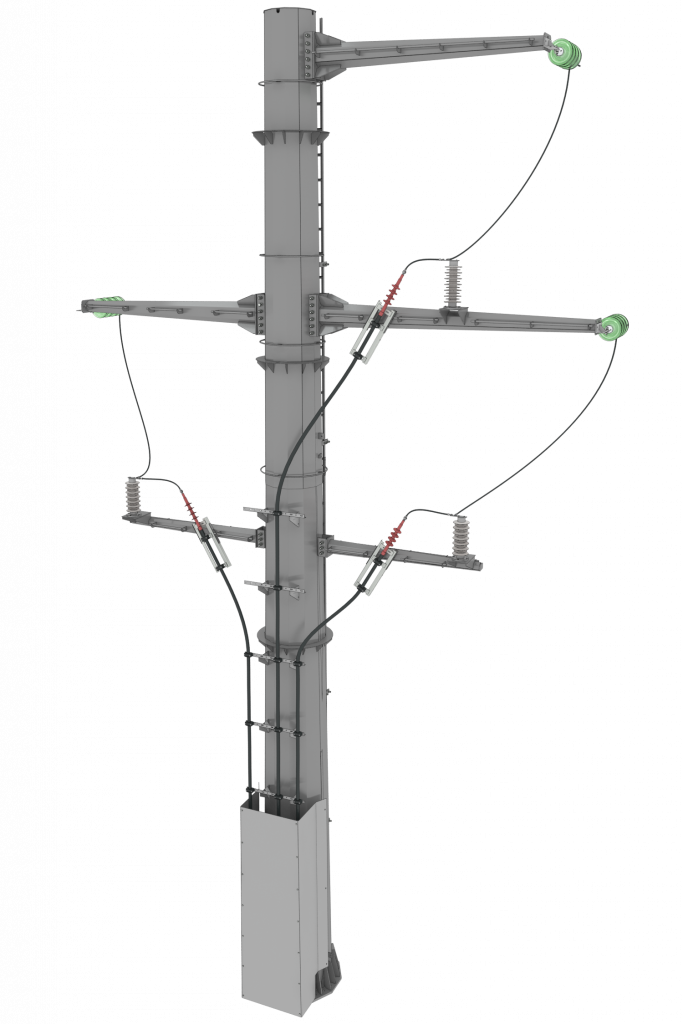

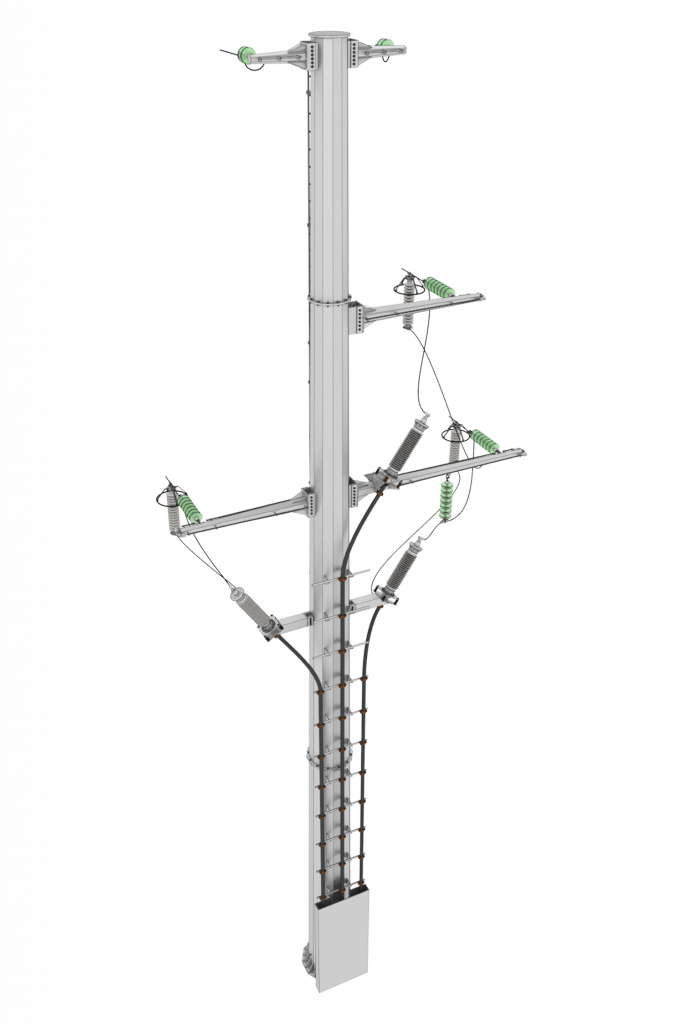

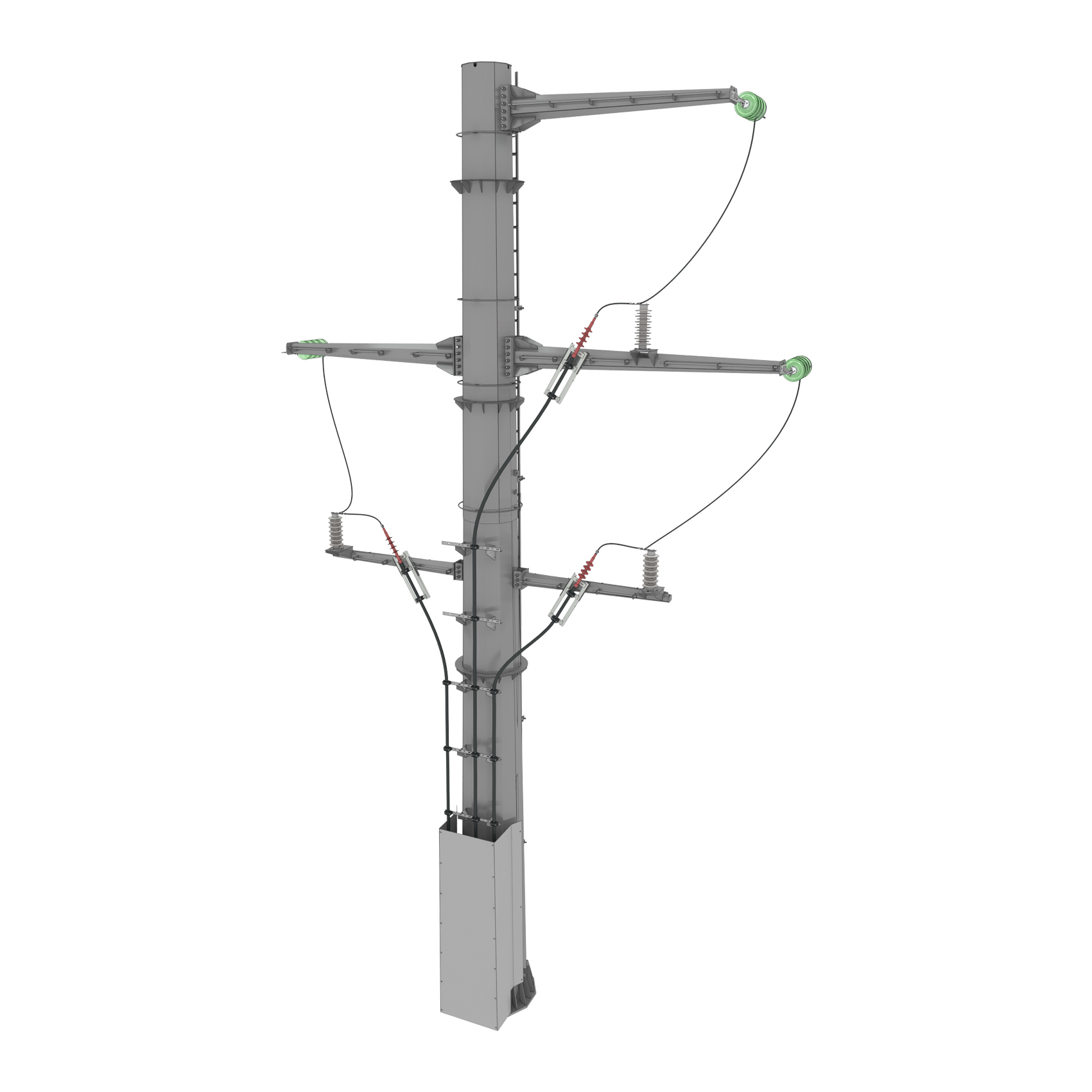

ПКПО-КВ для ЛЭП 35 кВ

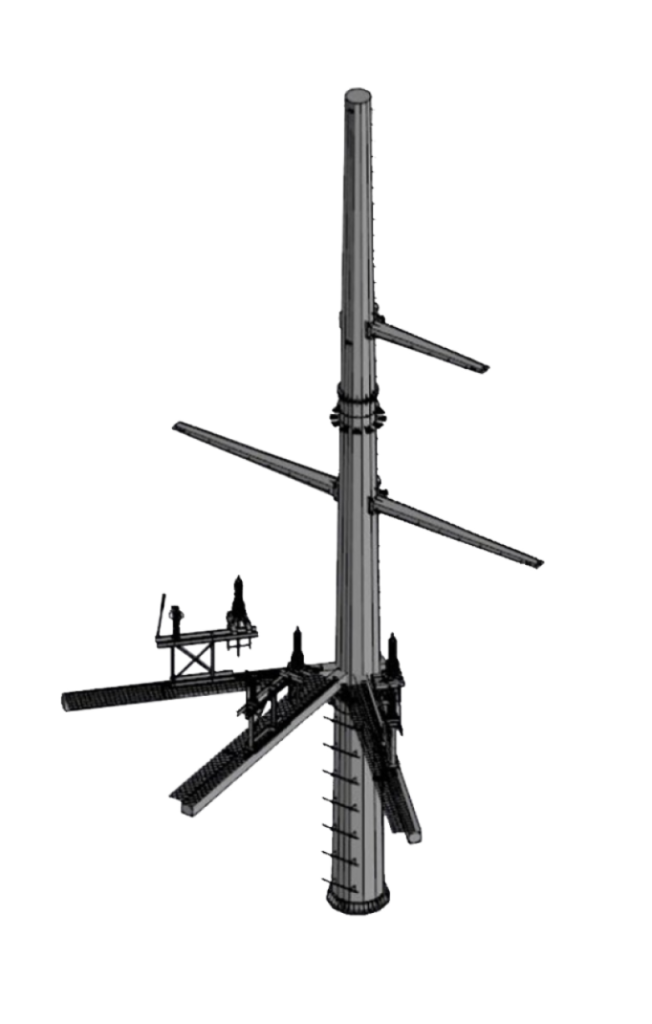

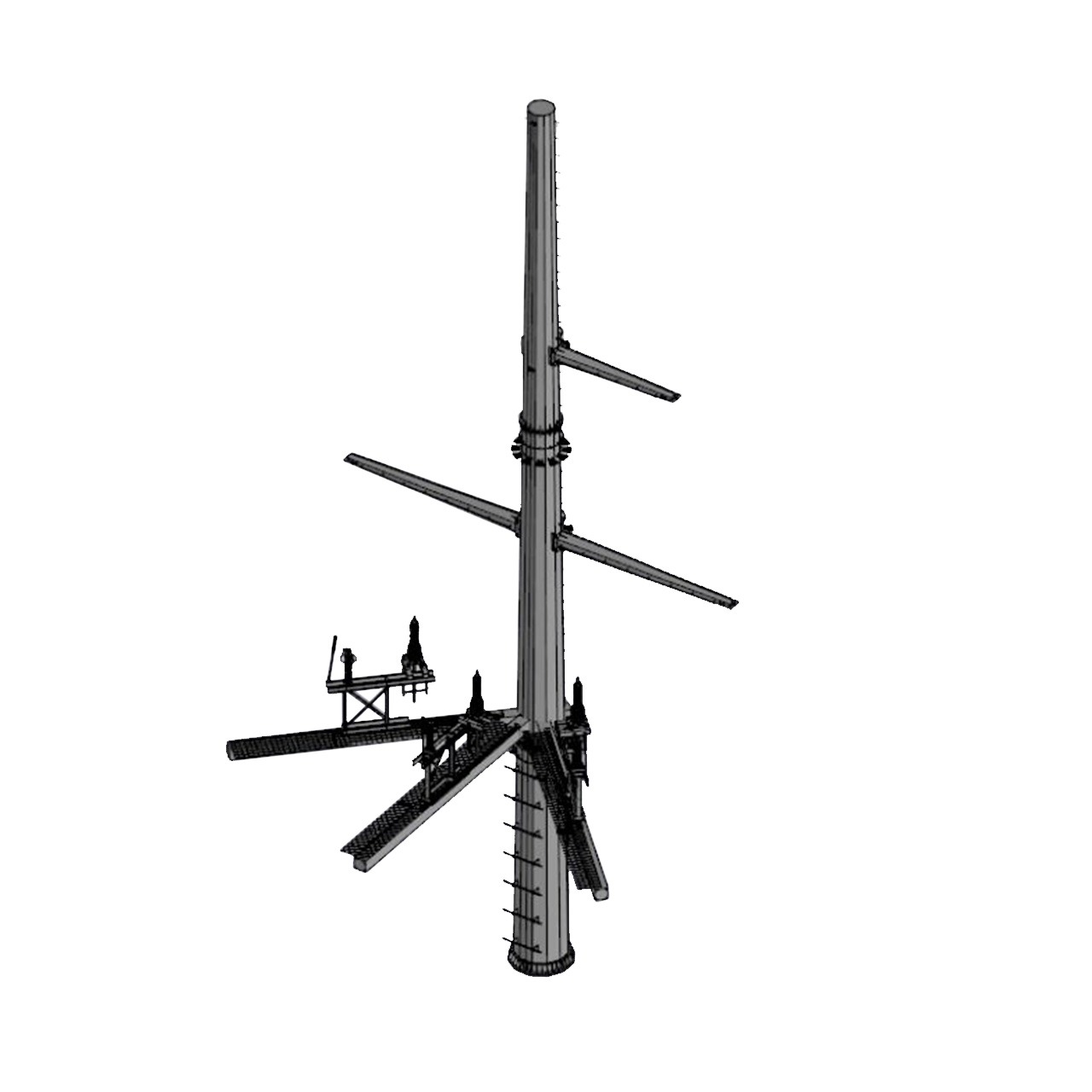

| Эскиз |
|
|
|
| Цепность | Одноцепный | Двухцепный | Одноцепный |
| Разъединитель | Нет | Нет | Есть |
| Марка |
ПКПО-КВ-35.1-1.0 ПКПО-КВ-35.1-1.1 ПКПО-КВ-35.1-1.2 |
ПКПО-КВ-35.1-2.0 ПКПО-КВ-35.1-2.1 ПКПО-КВ-35.1-2.2 |

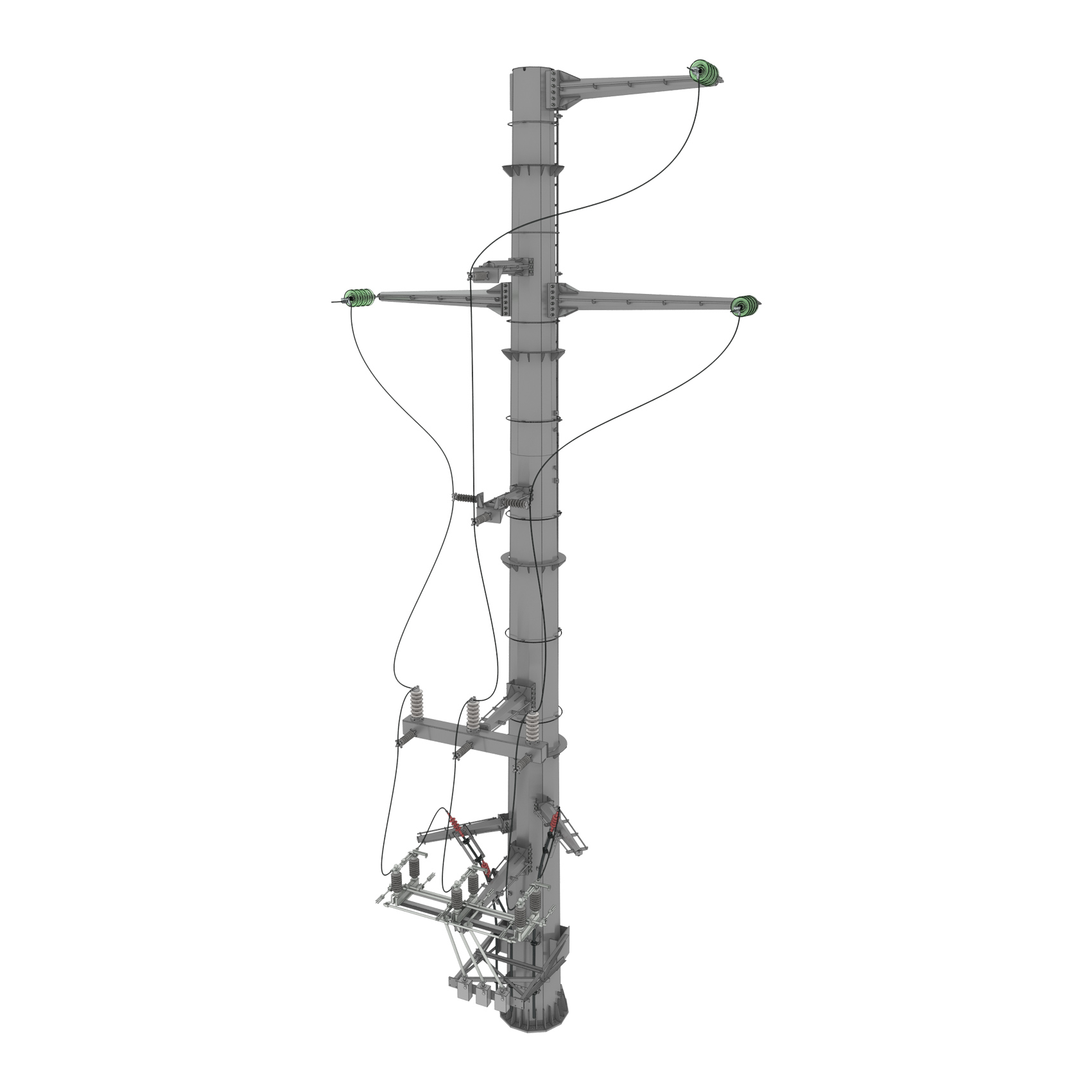

ПКПО-КВ-35.1-1.0-1 |

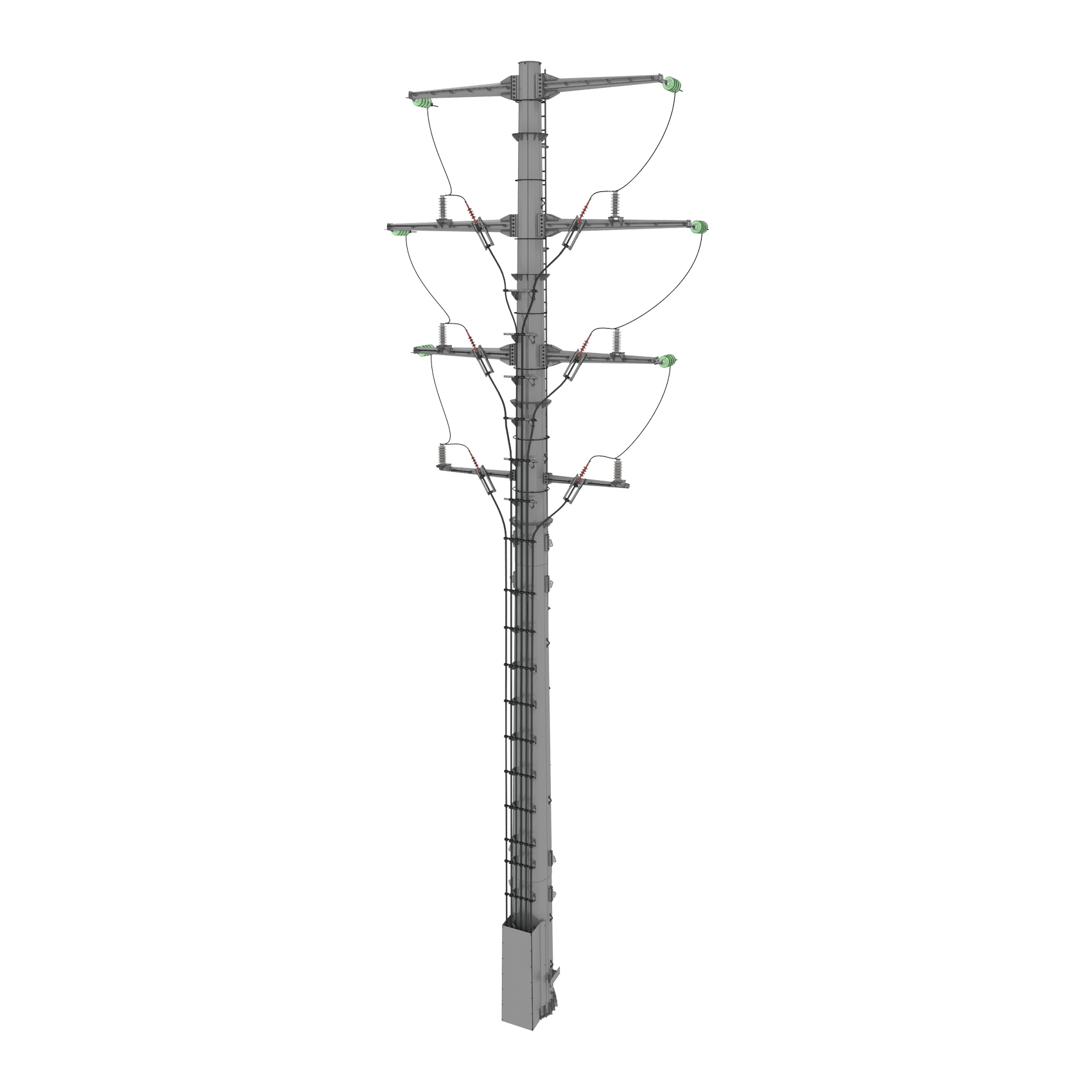

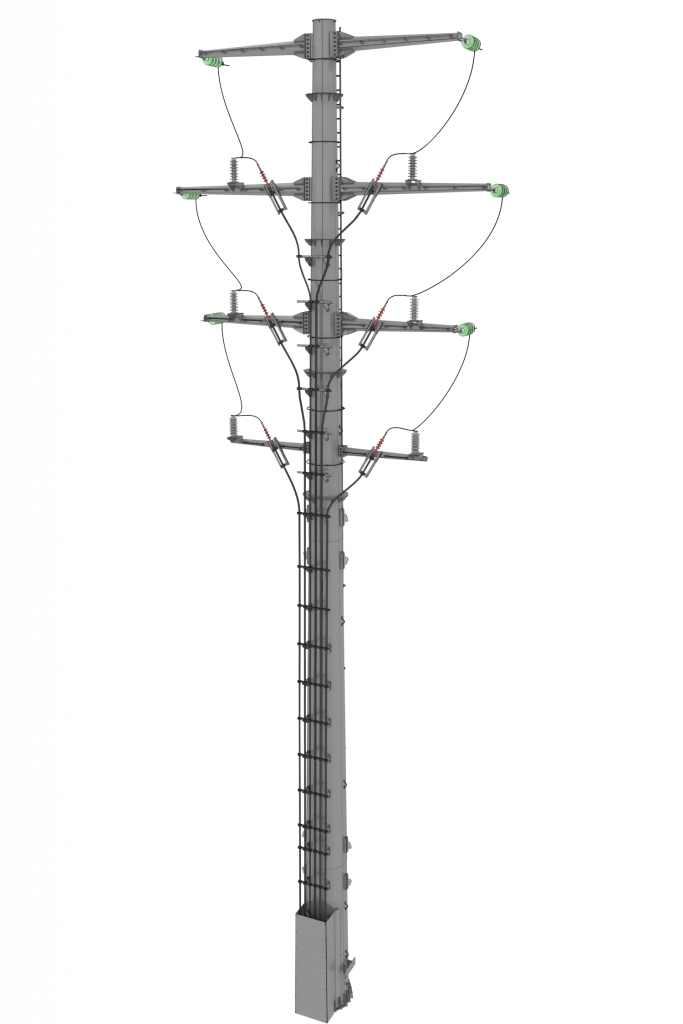

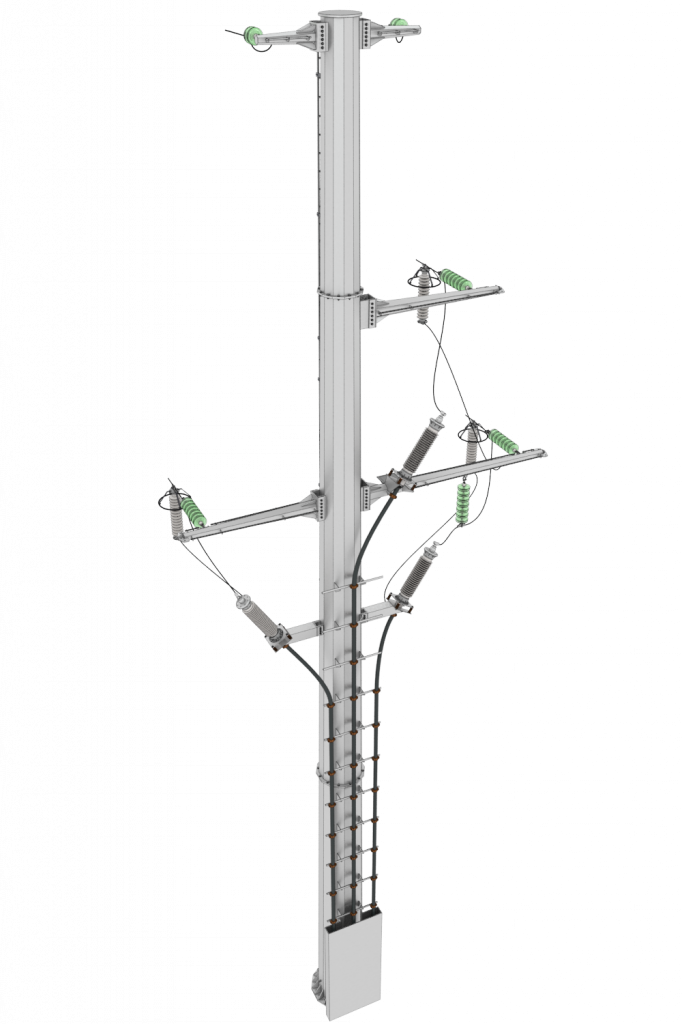

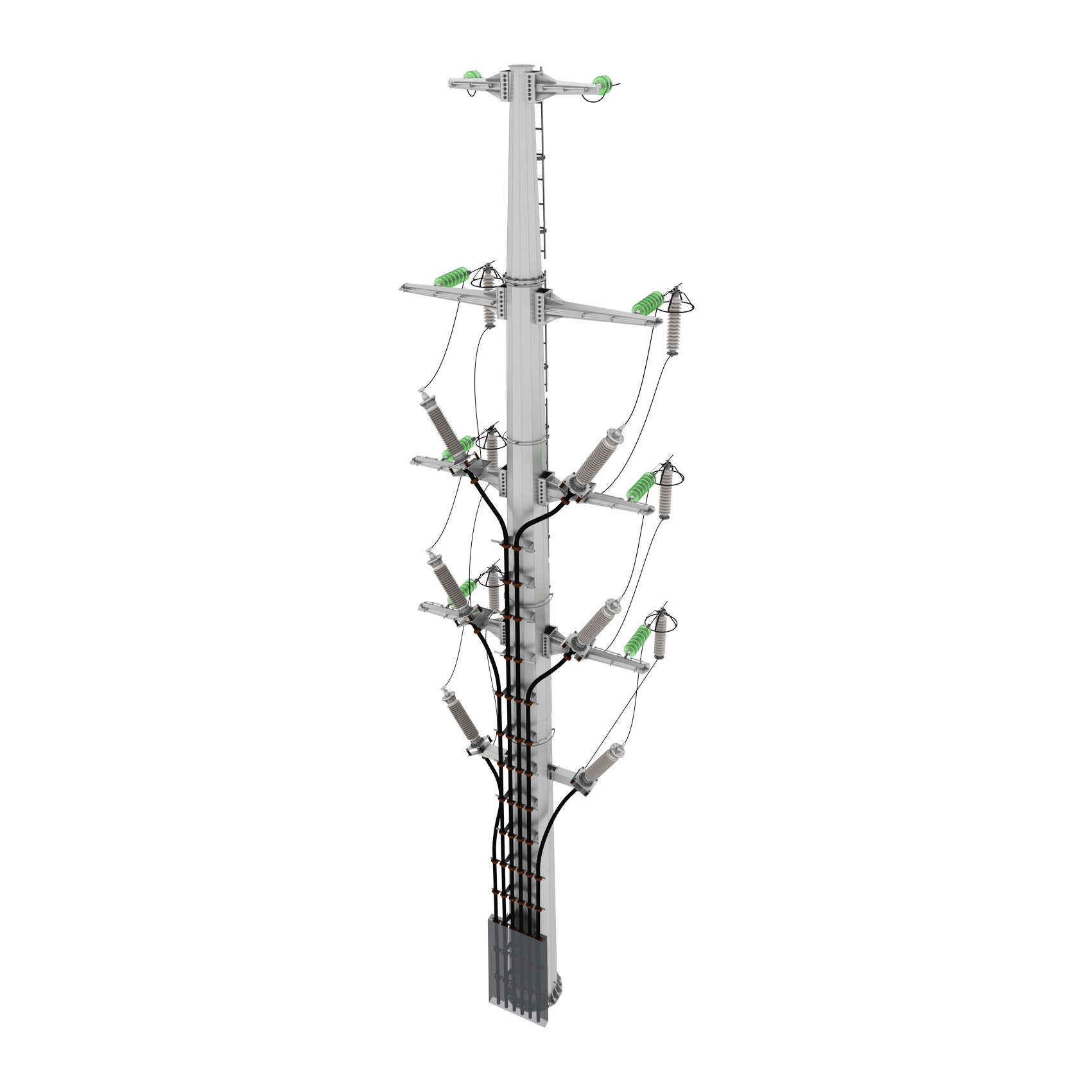

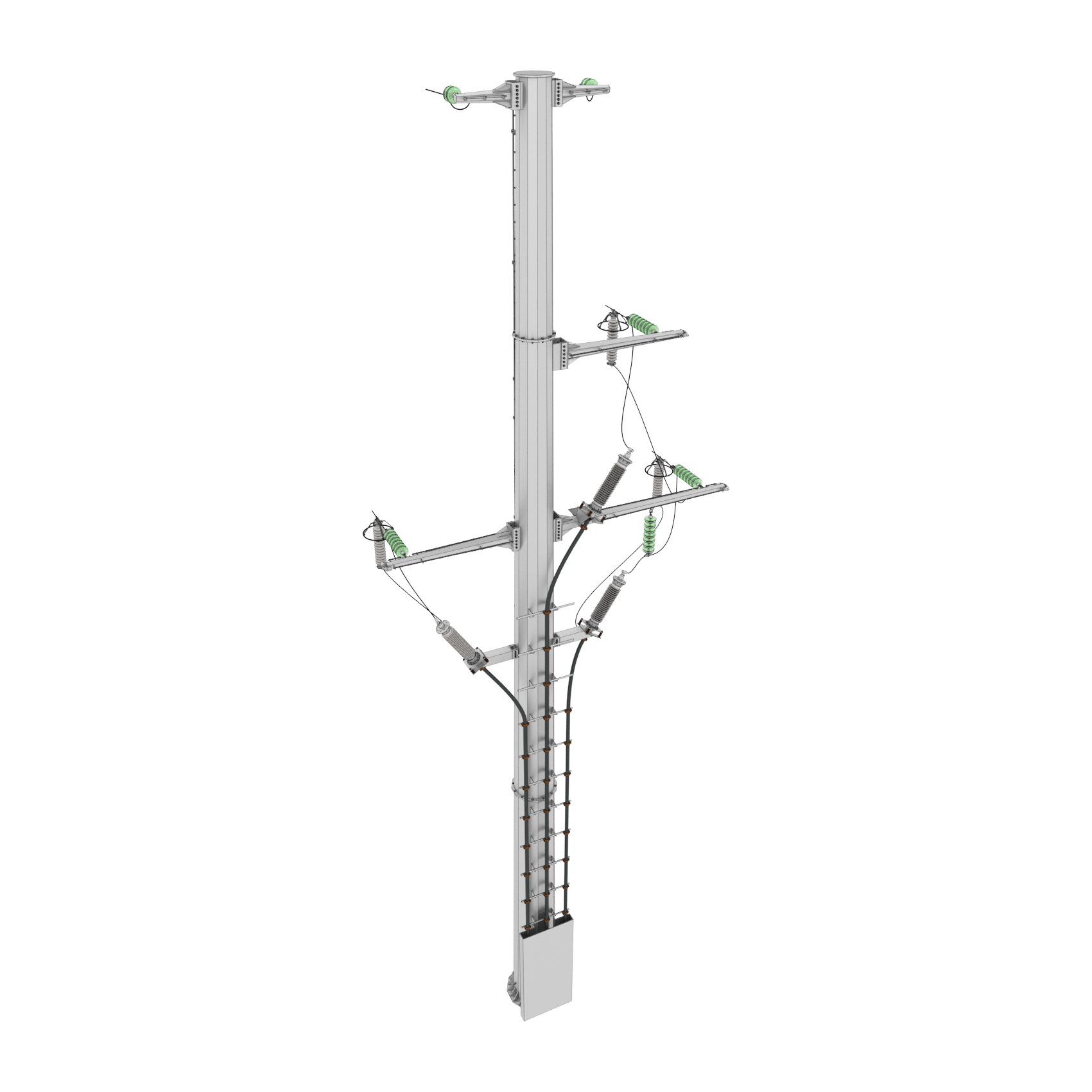

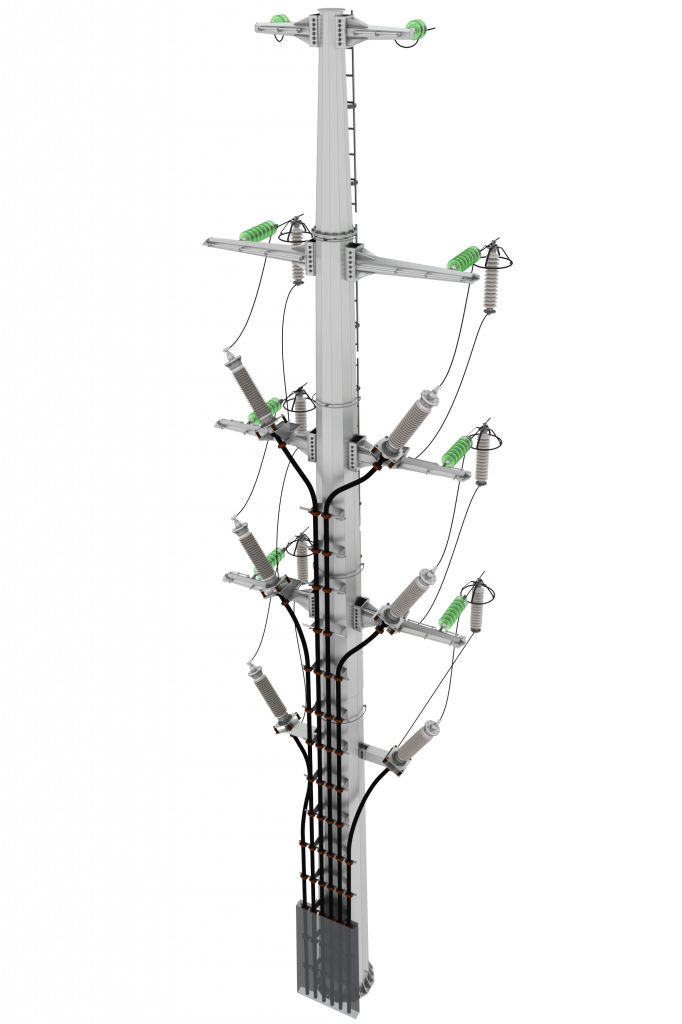

ПКПО-КВ для ЛЭП 110 кВ

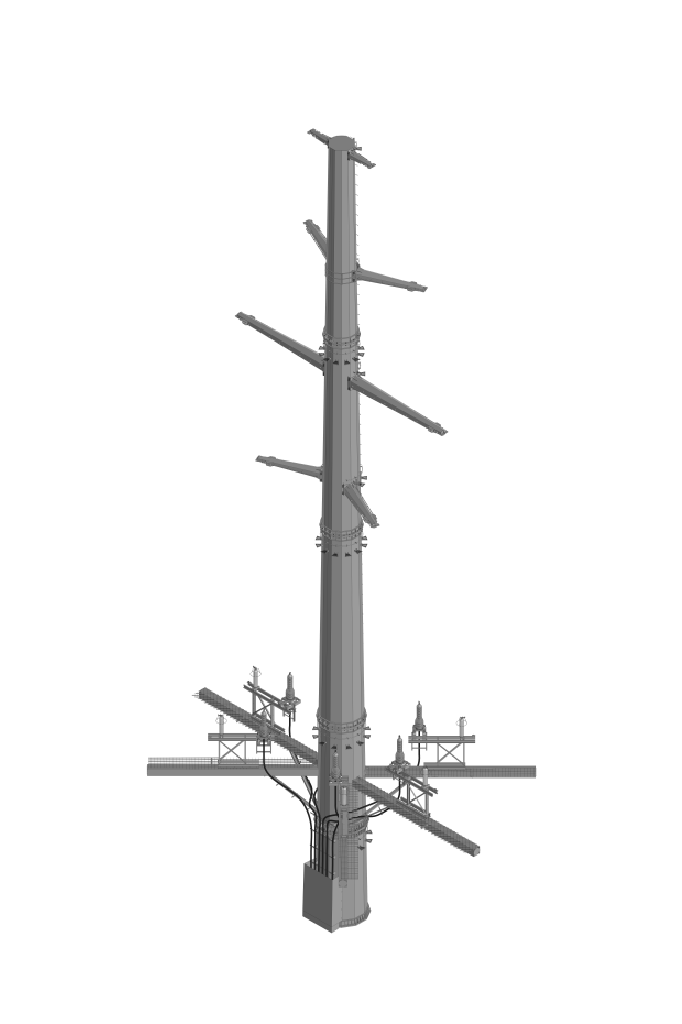

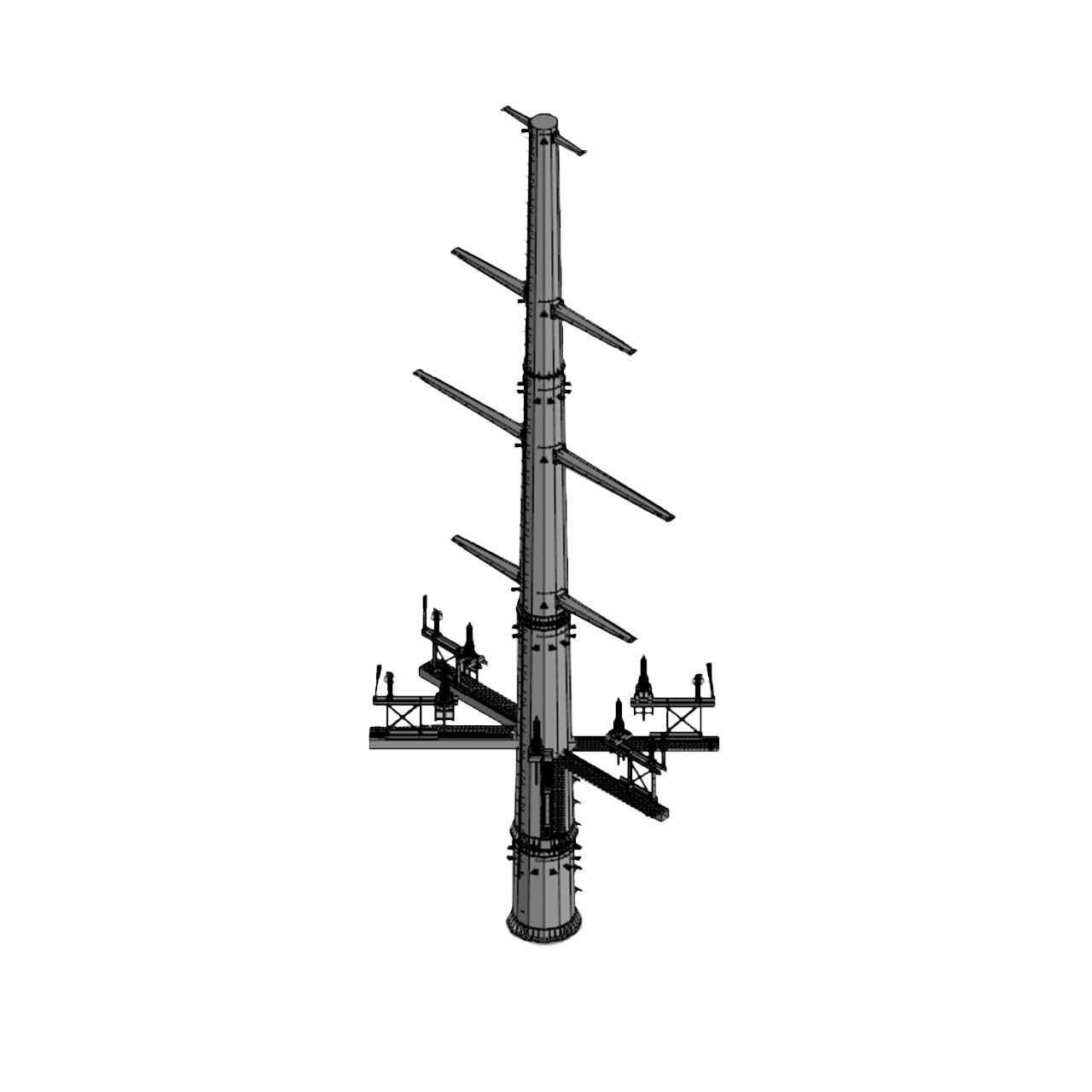

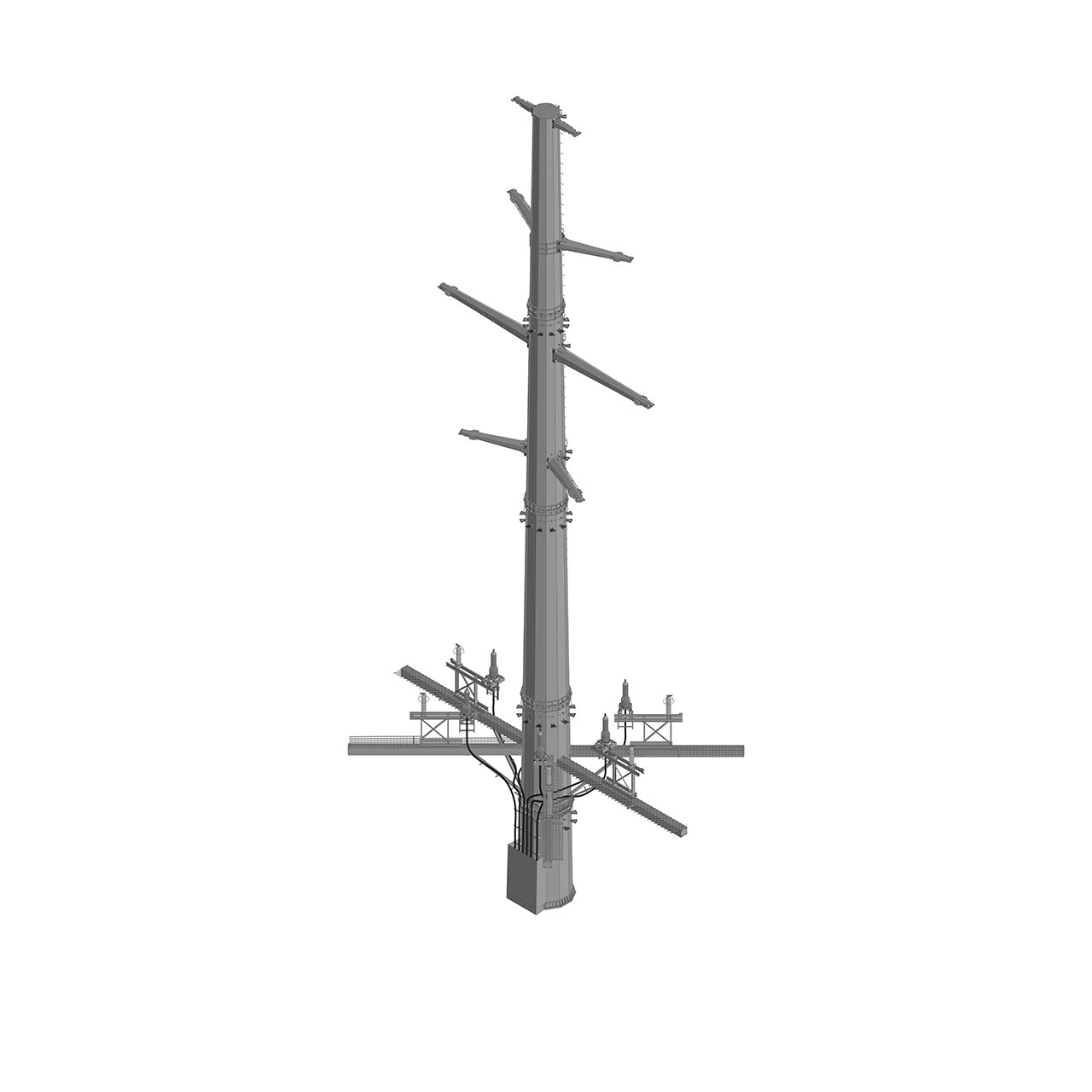

| Эскиз |
|
|
| Цепность | Одноцепный | Двухцепный |
| Разъединитель | Нет | Нет |
| Марка |
ПКПО-КВ-110.1-1.1 ПКПО-КВ-110.1-1.2 |
ПКПО-КВ-110.1-2.1 ПКПО-КВ-110.1-2.2 |
Применение
- при строительстве кабельных отпаек от существующих ВЛ в качестве заходов для питания городских ПС (при организация отпаек от ВЛ требуется установка разъединителя. На данный момент разработан ПКПО с разъединителем на класс напряжения 35 кВ в одноцепном исполнении)
- на подходах ВЛ к распределительным устройствам подстанций при необходимости захода на них кабелем
- при организации кабельных вставок при выносе ВЛ из пятна промышленной застройки
- при строительстве переходов через автомобильные и железные дороги или другие инженерно-технические сооружения
- кабельные линии легче подвести к подстанциям глубоких вводов, располагаемых на стесненной производственной территории
Альбомы унифицированных проектных решений
| ПКПО-КВ для ЛЭП 35 кВ | |
| Шифр ПКПО | Шифр альбома |
| ПКПО-КВ-35.1-1.0 | АРХ.ТП-001.08 |
| ПКПО-КВ-35.1-1.1 | |
| ПКПО-КВ-35.1-1.2 | |
| ПКПО-КВ-35.1-1.0-1 | АРХ-У.004.01.08 |
| ПКПО-КВ-35.1-2.0 | АРХ.ТП-002.08 |
| ПКПО-КВ-35.1-2.1 | |
| ПКПО-КВ-35.1-2.2 | |
| ПКПО-КВ для ЛЭП 110 кВ | |
| Шифр ПКПО | Шифр альбома |
| ПКПО-КВ-110.1-1.1 | АРХ.ТП-003.08 |
| ПКПО-КВ-110.1-1.2 | |
| ПКПО-КВ-110.1-2.1 | АРХ.ТП-004.08 |
| ПКПО-КВ-110.1-2.2 | |
-
изменения конструкции ПКПО-КВ с ее соответствующим перерасчетом;
-
расширение области применения ПКПО-КВ, в том числе типов применяемых проводов и тросов, изменение габаритных пролётов;
-
установка дополнительного оборудования.
Преимущества ПКПО-КВ
- бесплатная разработка проектной документации - по заполненному опросному листу разрабатывается и предоставляется проектное решение под условия конкретного объекта;
- адаптация конструкции под запрос, установка основного и дополнительного оборудования любых марок;
-
аттестованные и сертифицированные производители.
Комплектность поставки
- специальная стальная многогранная опора с траверсами, площадками и дополнительными узлами для крепления электрооборудования, стационарная лестница, страховочные поручни, кабельный кожух, комплект метизов для крепежа, предупреждающие плакаты;
- электротехническое оборудование комплектно;
- фундамент.
- сокращение стоимости и сроков строительства за счёт быстрого и легкого монтажа многогранных опор;
- существенное сокращение площади землеотвода;
- минимум земляных работ при установке фундаментов
- Заказчику не придется работать со множеством поставщиков и подрядчиков в рамках установки ПП
- бесплатное проектное решение по опоре и фундаменту;
- оптимизация логистических расходов за счёт расположения заводов-изготовителей в разных городах на территории РФ.
Опыт установки
Уникальность ПКПО-КВ заключается в индивидуальной адаптации под проекты заказчика, и это отлично показал опыт установки переходного пункта в ограниченных условиях жилой застройки Петрозаводска. На данный момент это техническое средство для соединения воздушных и кабельных ЛЭП не имеет аналогов как в России, так и за рубежом.

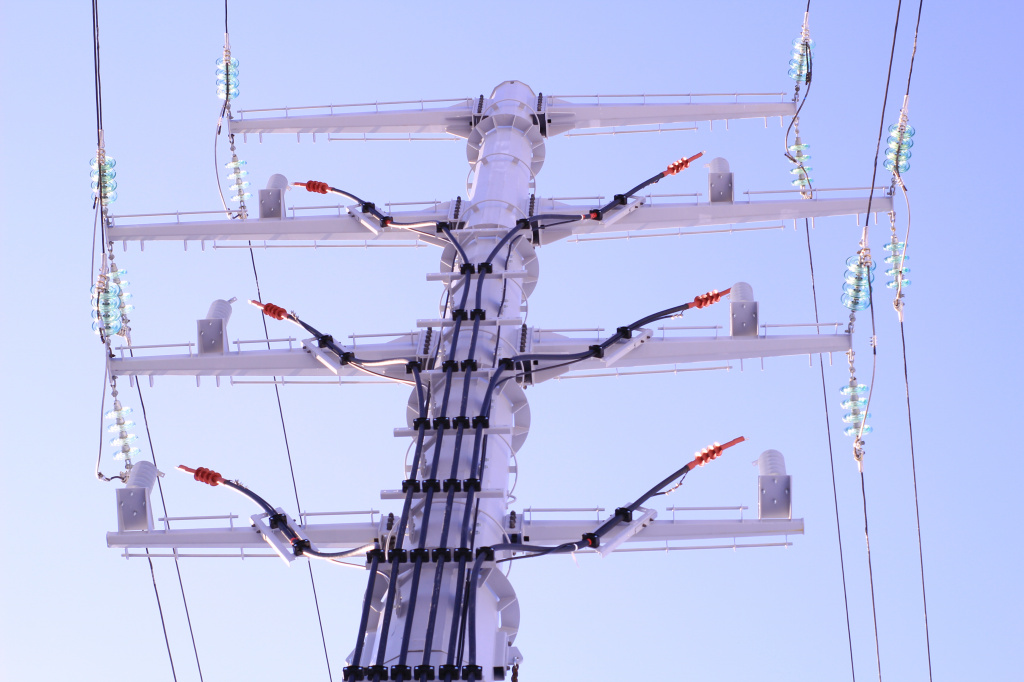

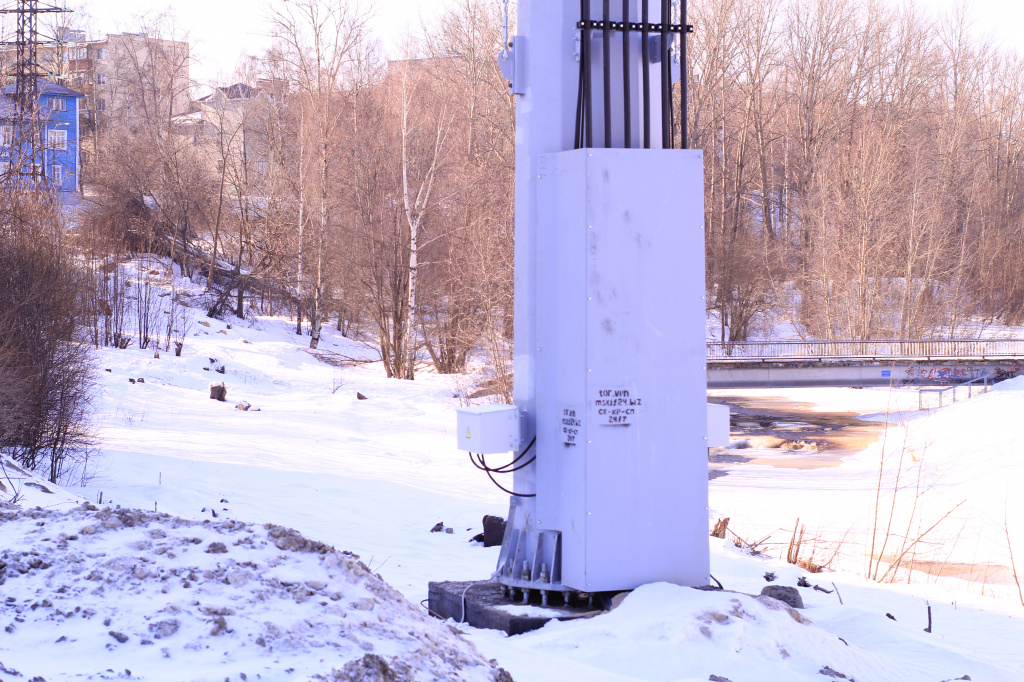

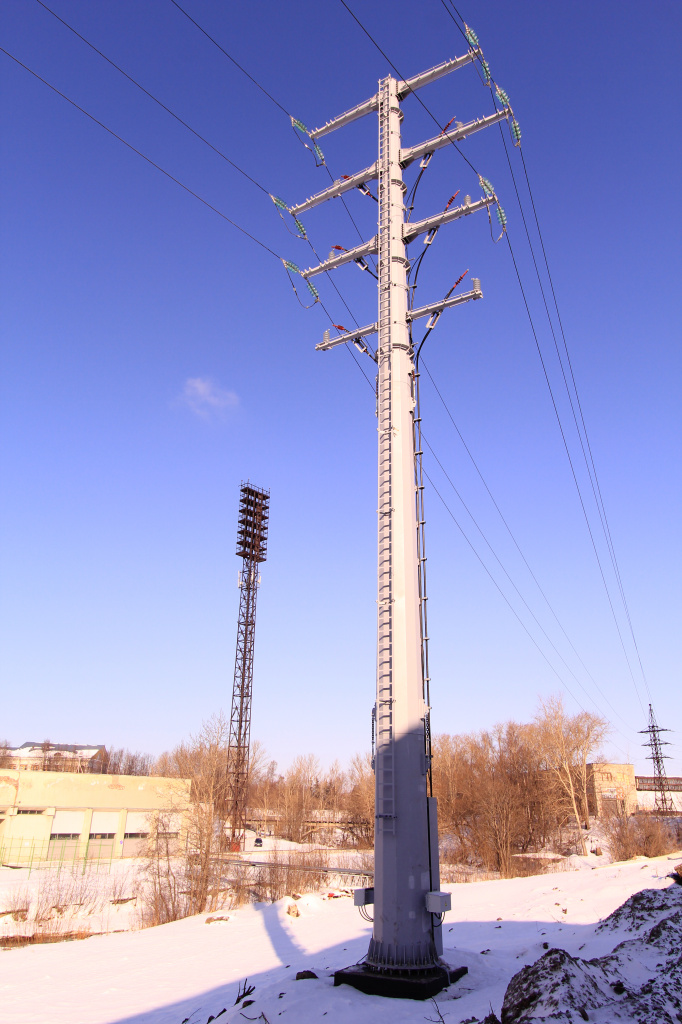

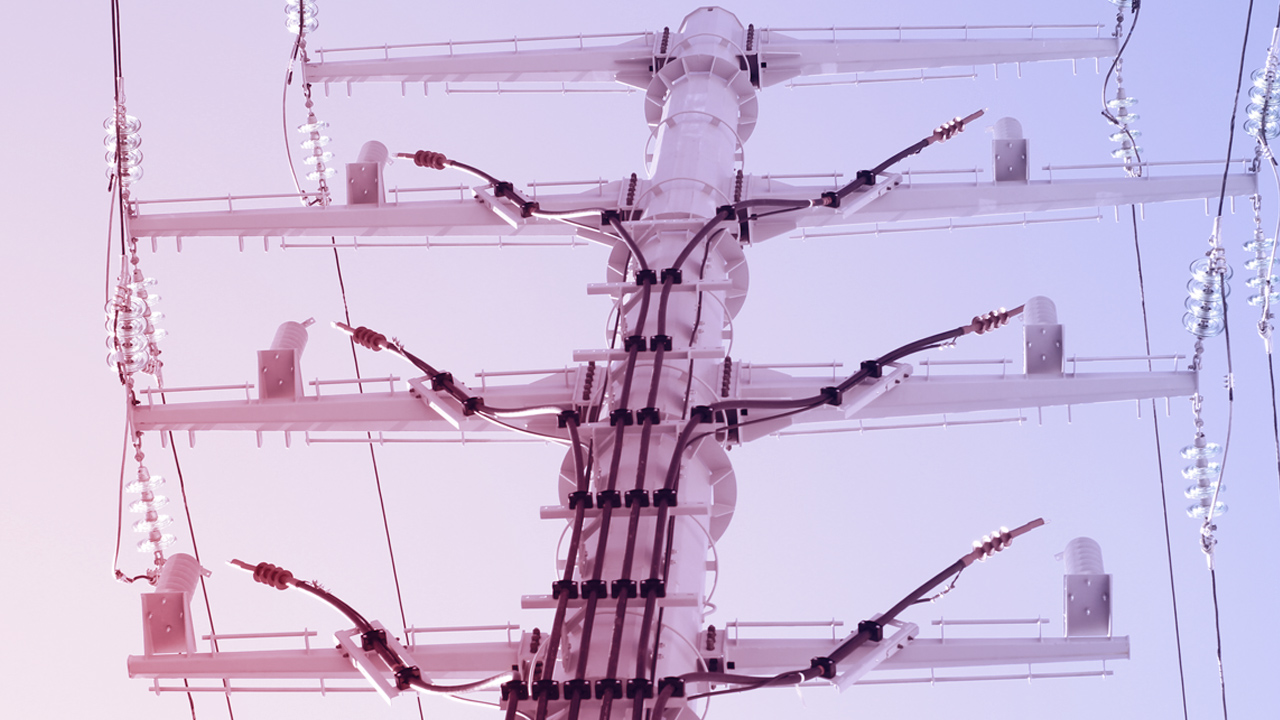

Установка ПКПО-КВ в г. Петрозаводск
|
Переходной пункт ПКПО-КВ-35-2 в г. Петрозаводск республики Карелия установлен в рамках титула «Реконструкция ВЛ-35 кВ N61/62 с устройством кабельных линий в г. Петрозаводске». Заказчиком работ выступило «Карелэнерго» – филиал ПАО «МРСК Северо-Запада». Компания AMAST PL выполнила поставку ПКПО-КВ-35-2 с повышенными эстетическими свойствами всего через два месяца после заключения договора.
В сложных условиях близости жилой застройки и необходимости установки переходного пункта на отвесном берегу реки были применены современные технические решения:
|
 |
ПКПО-КВ выполнен с повышенными эстетическими свойствами металлоконструкция окрашена в корпоративный цвет Заказчика.
Благодаря оптимальности принятых технических решений, в ограниченных условиях жилой застройки на отвесном берегу реки в кратчайшие сроки были успешно выполнены монтаж и сборка ПКПО-КВ.

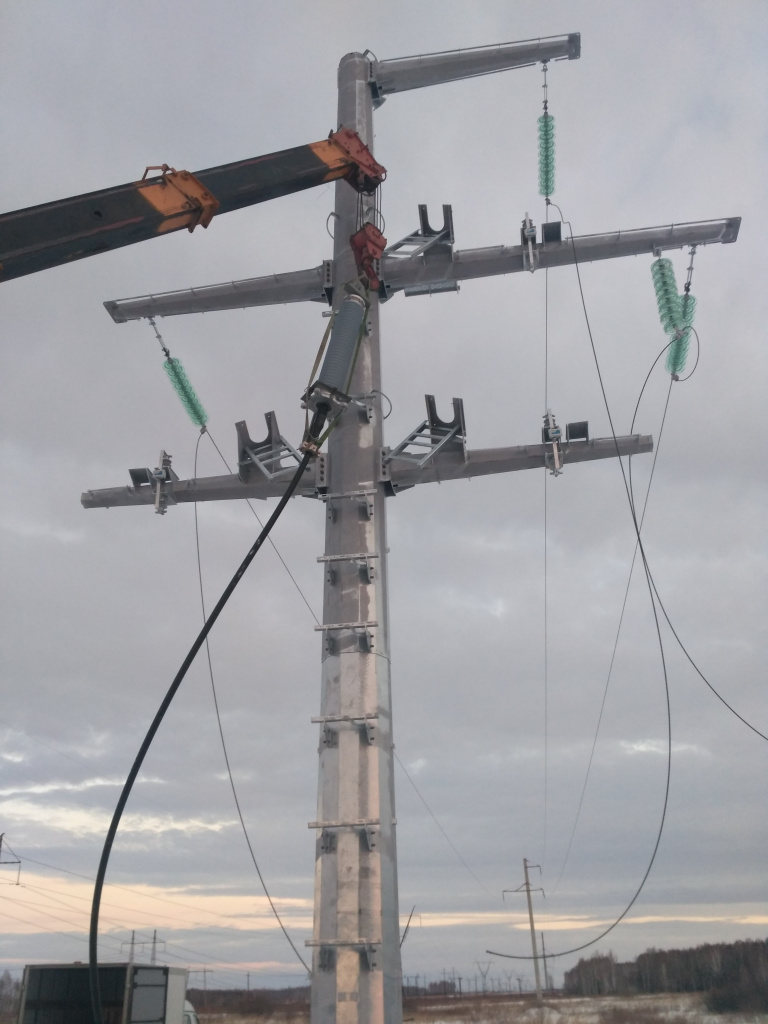

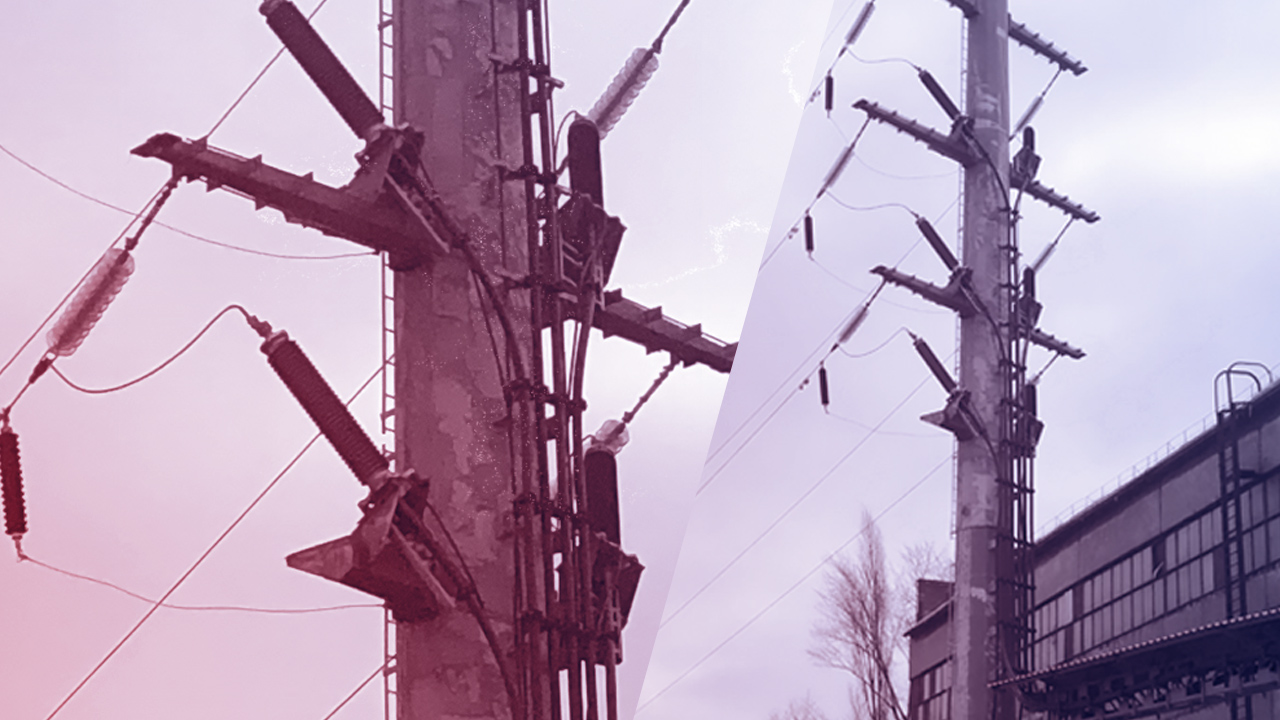

Установка ПКПО-КВ на территории предприятия АО «Лебединский горно-обогатительный комбинат» (АО «Лебединский ГОК»)
|
В конце лета 2018 года была выполнена поставка двухцепного переходного пункта ПКПО-КВ 110 кВ для нужд горно-обогатительного комбината в г. Губкин. Целью проекта являлась разработка компактного решения в условиях стесненной промышленной застройки. В связи с близостью промышленных корпусов были сокращены размеры траверс. В качестве фундамента была принята свая-оболочка, устанавливаемая в грунт методом вибропогружения, являющимся максимально щадящим в части динамических нагрузок на фундаменты ближайших зданий. В составе переходного пункта были поставлены специально рассчитанные многогогранная опора, фундамент из стальной сваи-оболочки и комплект электротехнического оборудования. Вы можете заказать и купить ПКПО-КВ в компании “Стример”. Цену на ПКПО-КВ можно узнать у наших менеджеров. |
 |
Установка ПКПО-КВ для АО “Томинского горно-обогатительного комбината”.

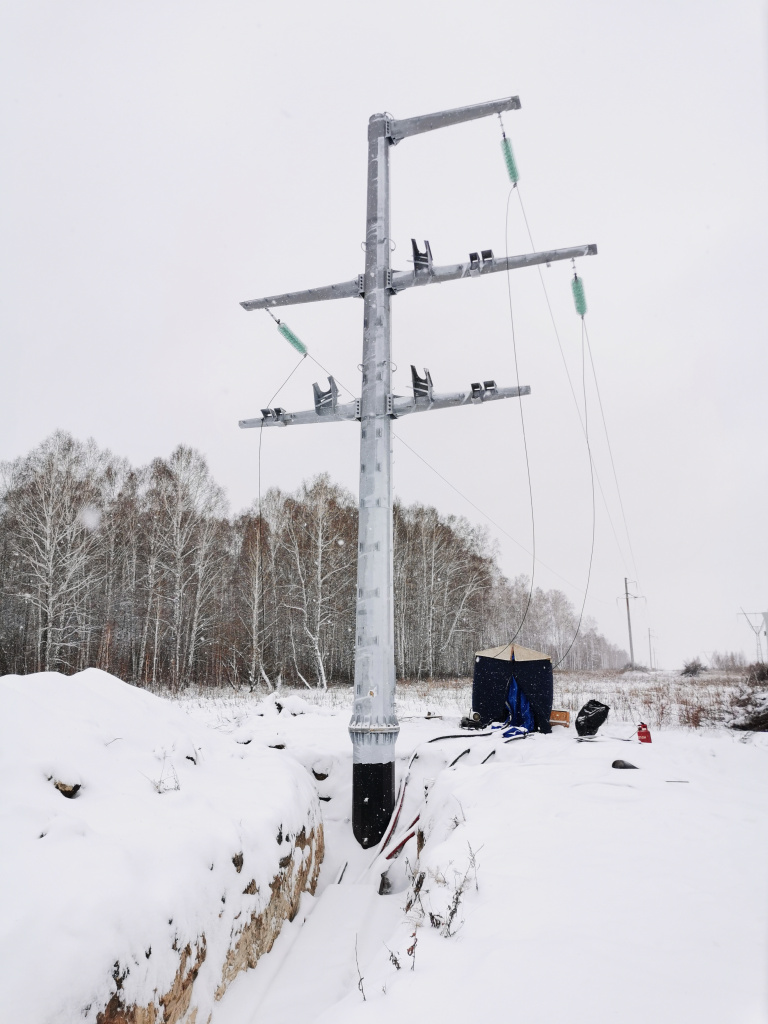

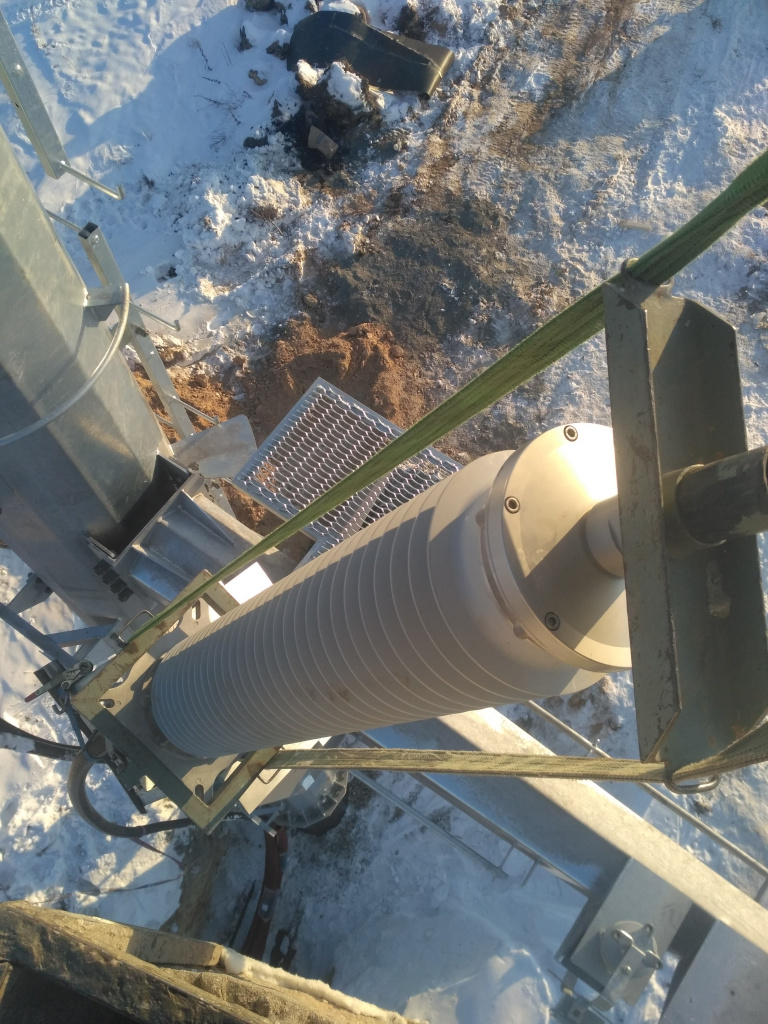

В декабре 2019 была реализована поставка комплектных переходных пунктов ПКПО-КВ для организации кабельной вставки на ВЛ 110 кВ обеспечивающей питание АО “Томинский горно-обогатительный комбинат”.
В состав комплектных переходных пунктов вошли специально рассчитанные многогранные опоры, фундаменты из стальных свай-оболочек и комплекты электротехнического оборудования, собранные под заданные условия.
Благодаря комплектности пункта был решен вопрос подбора марок электрооборудования и обеспечения их совместимости, а также вопрос разработки опоры переходного пункта со специальными узлами крепления и эксплуатационными площадками.
Заказчики отдельно отметили быстроту и легкость монтажа многогранных опор в составе переходных пунктов.
Для получения технических решений и ТКП для вашего проекта заполните опросный лист и отправьте его на email pkpo@streamer.ru
