УЗИП

РИФ-Э-I+II 48=/4 c / РИФ-Э-I+II 48=/4

  • Класс защиты I+II
  • Iimp 4 кА
  • In 15 кА
  • Imax 30 кА
  • 3d263e41-cdf8-4df4-a41c-9d536f0aca10.jpg

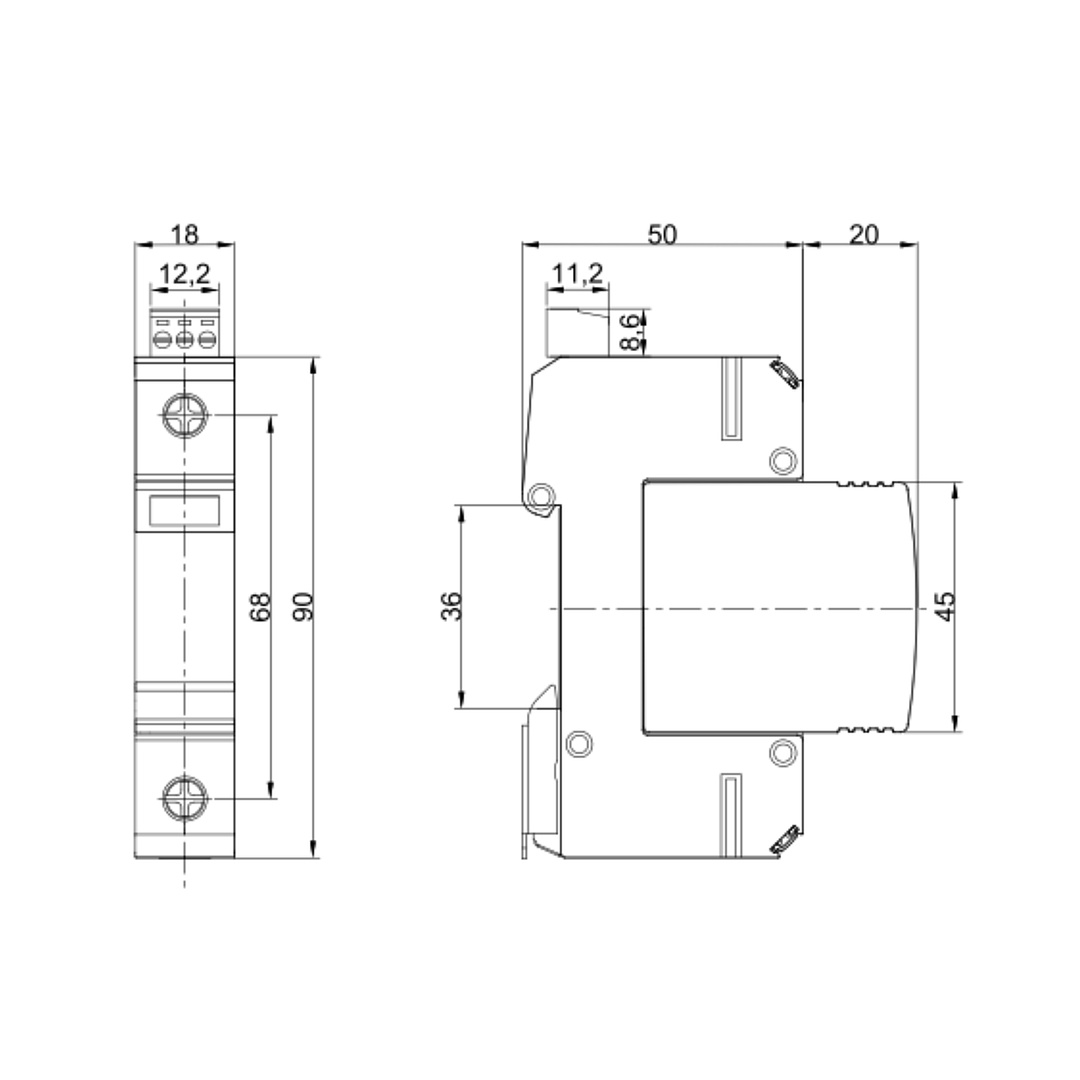

  • 8adda41d-f93c-4382-874b-70535e2108de.jpg
  • 3d263e41-cdf8-4df4-a41c-9d536f0aca10.jpg
  • 8adda41d-f93c-4382-874b-70535e2108de.jpg

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

Однополюсное УЗИП класса I+II ограничивающего типа.

УЗИП выполнено из сменного варисторного модуля и базы для подключения к сети.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты однопроводной системы постоянного тока

УЗИП снабжено:

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Технические характеристики


Наименование параметра
РИФ-Э-I+II 48=/4 РИФ-Э-I+II 48=/4 с
Номинальное рабочее напряжение DC Un

48 B

Максимальное длительное рабочее напряжение Uc

85 В

Импульсный ток
(10/350 мкс) (DC+/- PE)
Iimp

4кА

Номинальный разрядный ток
(8/20 мкс) (DC+/- PE)
In

15 кА

Максимальный разрядный ток
(8/20 мкс) (DC+/- PE)
Imax

30 кА

Уровень напряжения защиты при In
(DC+/- PE)
Up

≤0,3 кВ / ≤0,4 кВ

Время срабатывания
(DC+/- PE)
tA ≤25 нс
Диапазон рабочих температур Tu

От -40С до +80С

Категория исполнения
(ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации
- Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток
- 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток
- 250 В/0,1 А;
125 В/0,2 А;
 75В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации
- Макс. 1,5 мм2

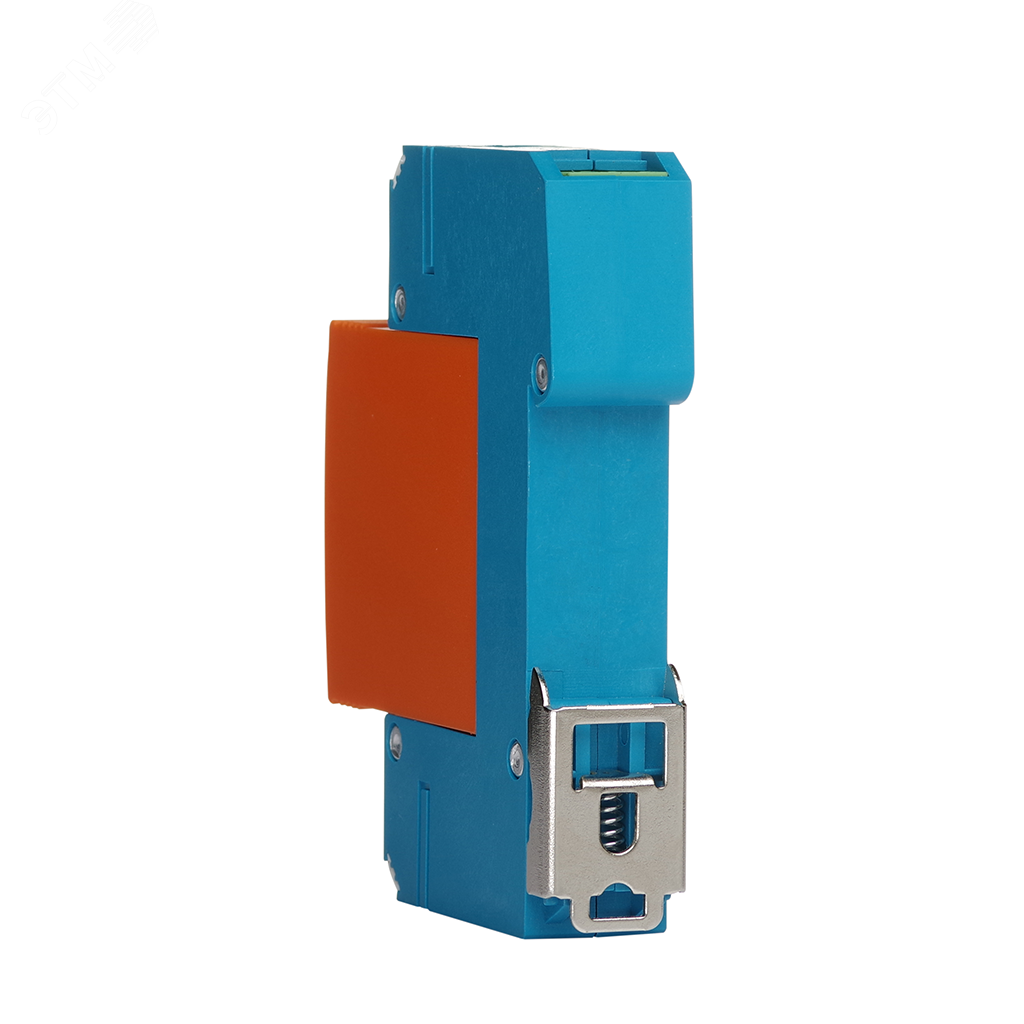

Артикул
111 007 111 107

  Заказать и купить УЗИП класса 1+2 для систем постоянного тока можно у менеджеров “Стримера”.
