УЗИП

РИФ-Э-II хDC/x с / РИФ-Э-II хDC/x

  • Класс защиты II
  • In 10-20 кА
  • Imax 20-40 кА
  • tA ≤25 нс
  • РИФ_Э_I+II 48=_4.jpeg
  • 879a27a4cd9e0604d9f1bec49223a308.png
  • РИФ_Э_I+II 48=_4.jpeg
  • 879a27a4cd9e0604d9f1bec49223a308.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

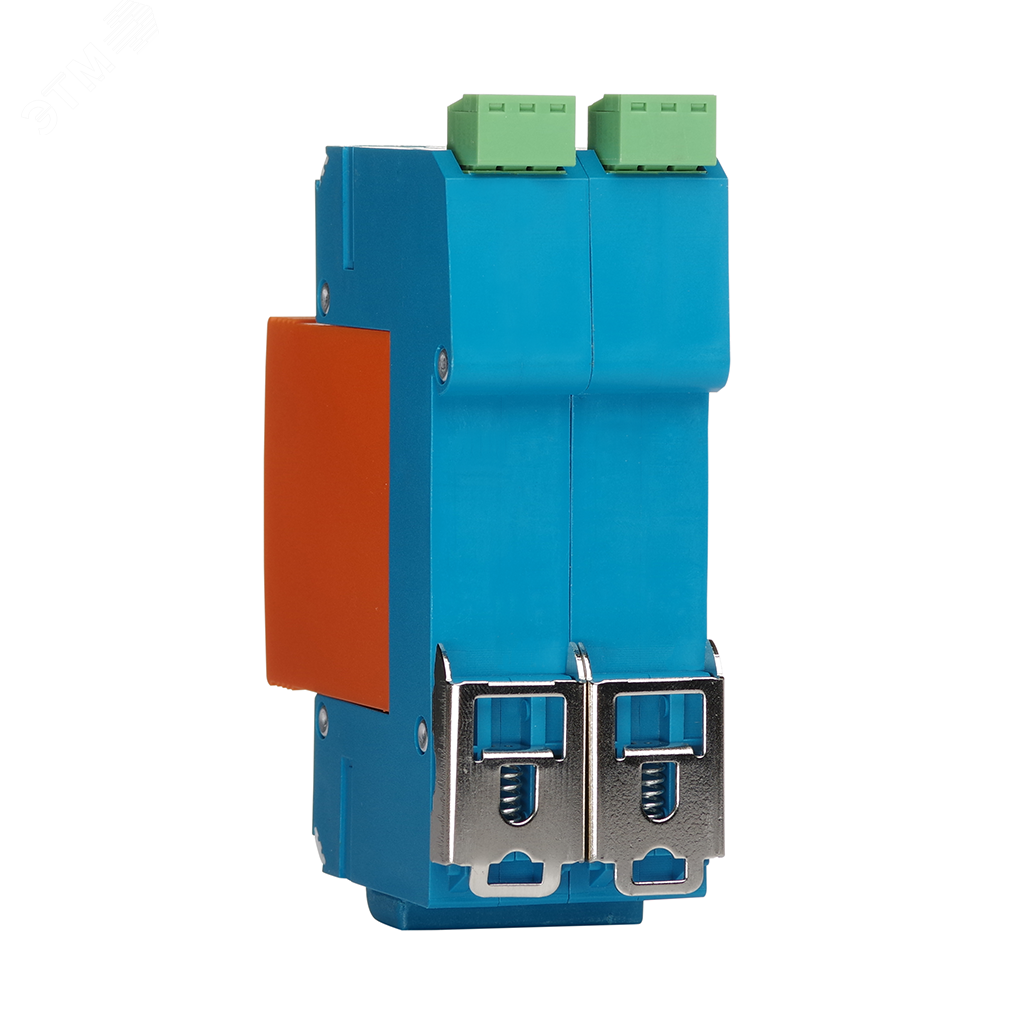

Двухполюсное УЗИП класса II комбинированного типа.
УЗИП выполнено в виде двух варисторных сменных модулей и базы для подключения к сети и креплению на DIN-рейку 35 мм.
Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122)

Предназначено для защиты двухпроводной системы постоянного тока.

Рекомендуемый номинал предохранителя 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра


РИФ-Э-II 24DC/10

РИФ-Э-II 48DC/15

РИФ-Э-II 110DC/20

РИФ-Э-II 220DC/20

РИФ-Э-II 24DC/10 c

РИФ-Э-II 48DC/15 c

РИФ-Э-II 110DC/20 c

РИФ-Э-II 220DC/20 c

Номинально рабочее напряжение

Un

24 В

48 В

110 В

220 В

Максимальное длительное рабочее напряжение пост.тока

Uс

56 В

85 В

180 В

320 В

Номинальный разрядный ток (8/20 мкс)

In

10 кА

15 кА

20 кА

20 кА

Максимальный разрядный ток (8/20 мкс)

Imax

20 кА

30 кА

40кА

40 кА

Уровень напряжения защиты

Up

≤0,3 кВ

≤0,4 кВ

≤1 кВ

≤1,5 кВ

Время срабатывания

tA

≤25 нс

≤25 нс

≤25 нс

≤25 нс

Диапазон рабочих температур

Tu

От -40°С до +80°С

Категория исполнения (ГОСТ 14254)


IP 20

Установка на


DIN-рейка 35 мм

Сечение соединительный проводов


4 мм2 – 35 мм2

Контакт дистанционной сигнализации

с

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток


250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток


250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации


Макс. 1,5 мм2

Артикул


122 007

122 008

122 009

122 010

122 107

122 108

122 109

122 110
