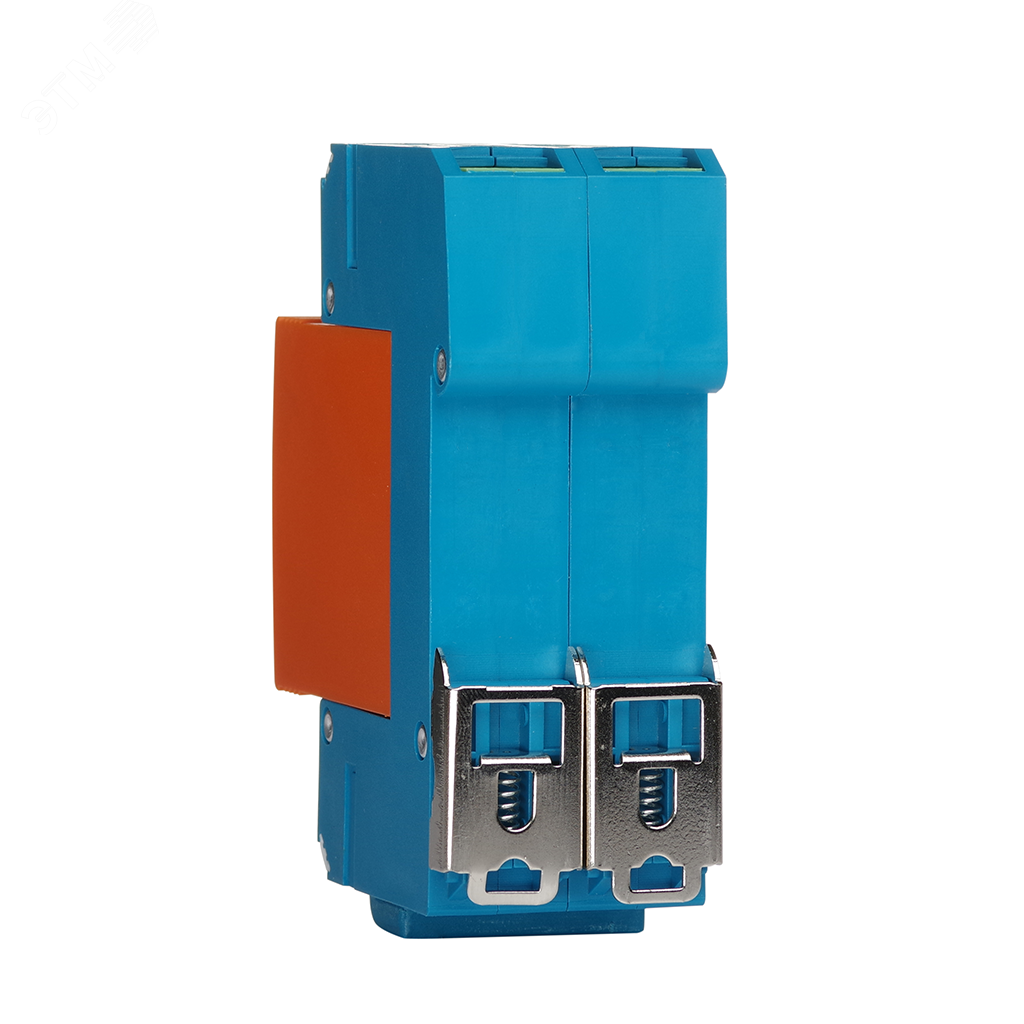

Двухполюсное УЗИП класса II ограничивающего типа.
УЗИП выполнено из двух сменных варисторных модулей и базы для подключения к сети.
Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013.
Устанавливается в пределах 1 – 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

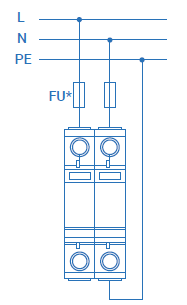

Предназначено для защиты фазного и нулевого проводника L/PE, N/PE от перенапряжений «провод-земля».
Рекомендуемый номинал предохранителя не менее 63 А gL/gG.
УЗИП снабжено
- терморасцепителем;
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения ра- бочего элемента (модификация с буквой «с»).
Технические характеристики
| Наименование параметра | РИФ-Э-II 275/20 (2+0) | РИФ-Э-II 275/20 с (2+0) | |
| Тип системы заземления |
TN-S, TT |
||
|
Максимальное длительное рабочее напряжение |
Uс |
275 В |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In |
20 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax |
40 кА |
|
| Уровень напряжения защиты при In | Up |
≤ 1,25 кВ |
|
| Время срабатывания | ta |
≤25 нс |
|
| Диапазон рабочих температур | Tu |
от -40°С до +80°С |
|
|
Категория исполнения (ГОСТ 14254) |
IP20 |
||
| Способ монтажа |
DIN-рейка 35 мм |
||
| Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
| Контакт дистанционной сигнализации | с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 122 011 | 122 111 | |
