Молниезащита ВЛ

РМКЗ-110

Статус продукта

Современный продукт. Постоянное производство
  • Класс напряжения 110 кВ
  • Тип продукта Разрядник мультикамерный закрытого типа
  • Установка Согласно проекта
  • Масса 30 кг
  • Срок службы 40 лет
  • 17.png
  • 1.png
  • 6.png
  • 8.png
  • 18 (2).png
  • 17.png
  • 1.png
  • 6.png
  • 8.png
  • 18 (2).png

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

РМКЗ-110 (разрядник мультикамерный закрытого типа) – инновационное устройство и перспективное решение нового поколения для молниезащиты ВЛ 110 кВ от грозовых отключений, вызванных любыми электрическими воздействиями молнии, в том числе прямыми ударами в фазные провода. РМКЗ-110 рассчитан для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Разрядник разработан для применения на ВЛ, не оснащенных грозозащитным троссом. РМКЗ-110 работает по принципу гашения «в импульсе», т.е. обеспечивает гашение импульса грозового перенапряжения без возникновения сопровождающего тока промышленной частоты.

За чет того, что в РМКЗ происходит гашение тока «в импульсе», РМКЗ предотвращает возникновения тока КЗ на ВЛ. Время отключения сопровождающего тока – не более 1 мс, что значительно меньше чем реакция любой микропроцессорной, а также релейной защиты. Данный принцип работы позволяет применять РМКЗ на ВЛ с токами КЗ до 63 кА.

Применение РМКЗ на ВЛ 110 кВ позволит:

  • Предложить надежное и экономически эффективное средство молниезащиты ВЛ 110 кВ;

  • Повысить грозоупорность ВЛ, в первую очередь на участках с высоким сопротивлением грунтов, где обеспечение необходимой эффективности тросовой защиты требует проведения дорогостоящих мероприятий по снижению сопротивления заземляющего контура опор;

  • Понизить требования к заземлению опор ВЛ и отказаться от применения грозозащитного троса на участках с высоким сопротивлением заземления опор;

  • Снизить трудоемкость и стоимость обслуживания и ремонтов ВЛ, связанных с негативными последствиями воздействия разрядов молнии;

  • За счет снижения токовых воздействий на защитные выключатели и обмотки трансформаторов значительно повысить ресурс дорогостоящего оборудования подстанций.

Принцип работы

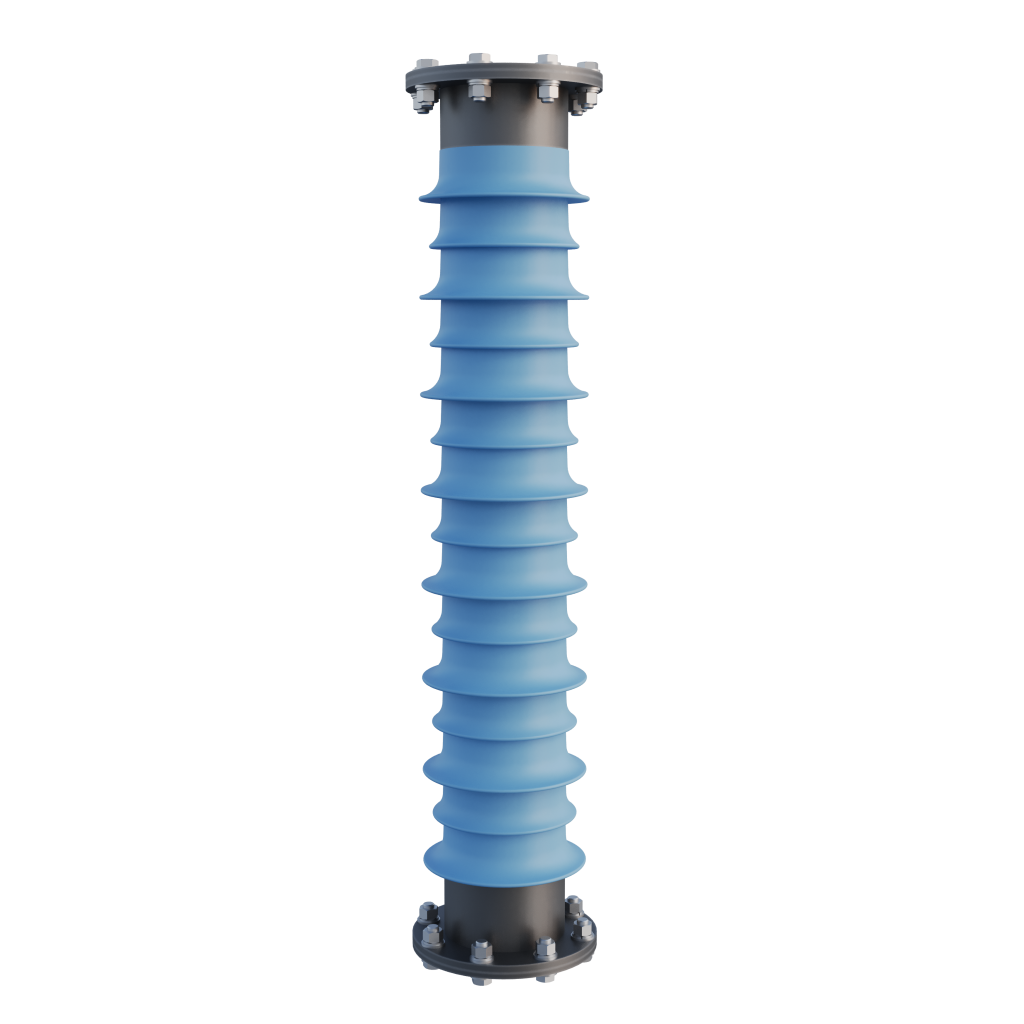

Основными рабочими элементами РМКЗ являются разрядные модули,  представляющие собой мультикамерную систему, выполненную в виде дисков из полимерного материала с размещёнными внутри металлическими электродами. Электрически последовательно соединённые разрядные модули собираются в колонку, которая размещается внутри стеклопластикового корпуса.

Принцип работы РМКЗ основывается на обеспечении величины суммарного падения напряжения на искровых промежутках между электродами в разрядных модулях, существенно превосходящего уровень приложенного напряжения сети, которое восстанавливается на разряднике сразу после протекания импульса тока молнии. Это препятствует возникновению КЗ, и ВЛ продолжает свою бесперебойную работу.


Технические характеристики

Характеристика РМКЗ-110
Класс напряжения, кВ

110

Наибольшее длительно допустимое рабочее напряжение, кВ, не более

73

Импульсное разрядное напряжение, кВ, не более

750

Внешний искровой промежуток, мм

200-220

Одноминутное выдерживаемое напряжение, кВ, не менее:

- в сухом состоянии

- под дождем


200

200

50%-ное разрядное переменное напряжение в загрязненном и увлажненном состоянии, кВ, не менее

42

Время отключения сопровождающего тока, мс, не более

1

Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА      30
Пропускная способность, Кл      2,4
Уровень индустриальных радиопомех, дБ, не более

54

Ток взрывобезопастности, кА

63

Масса, кг

30


Установка

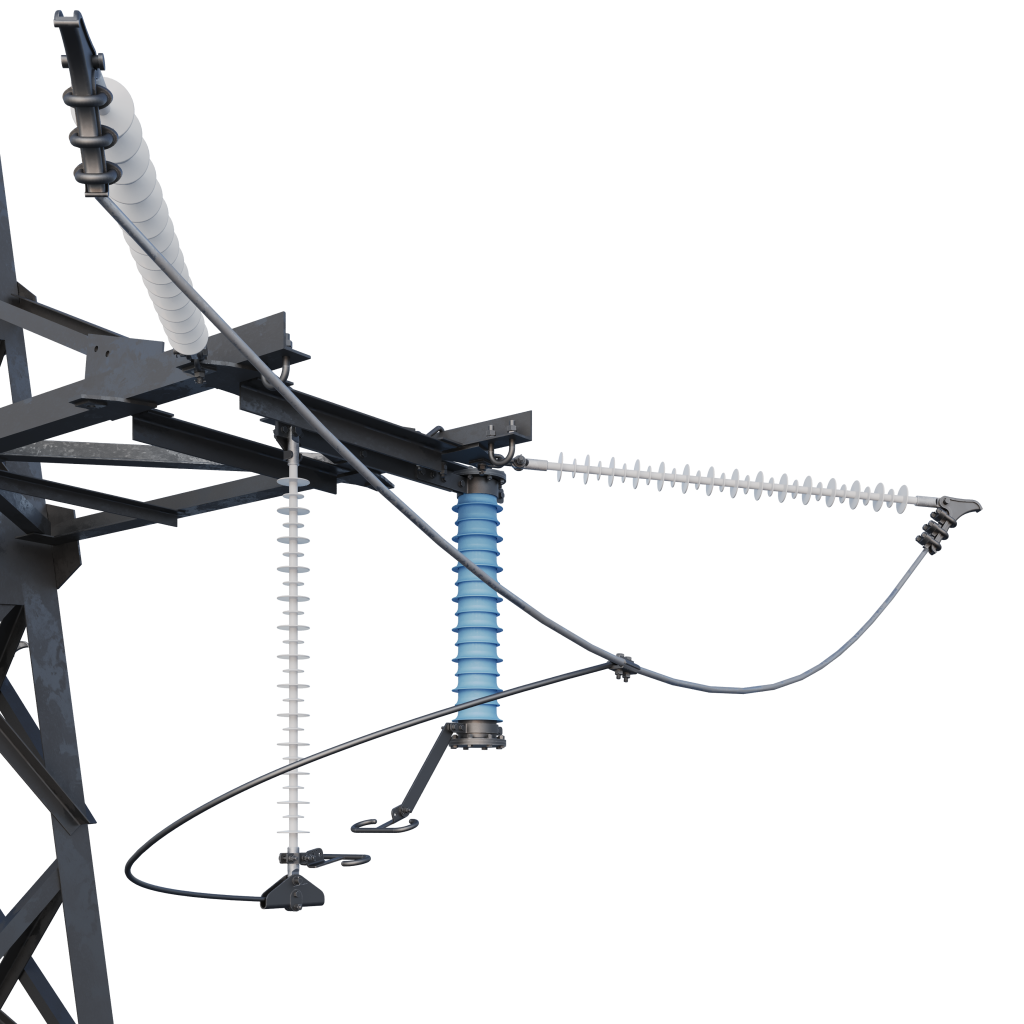

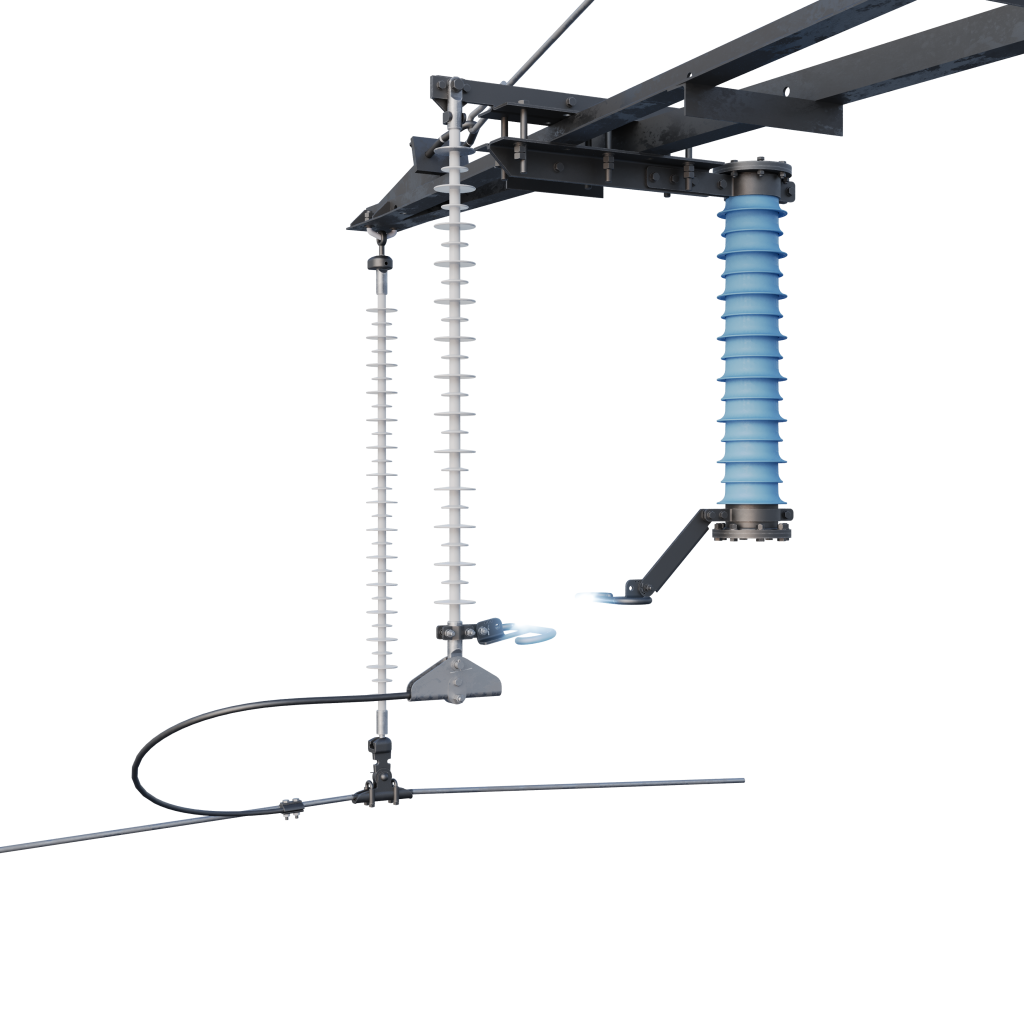

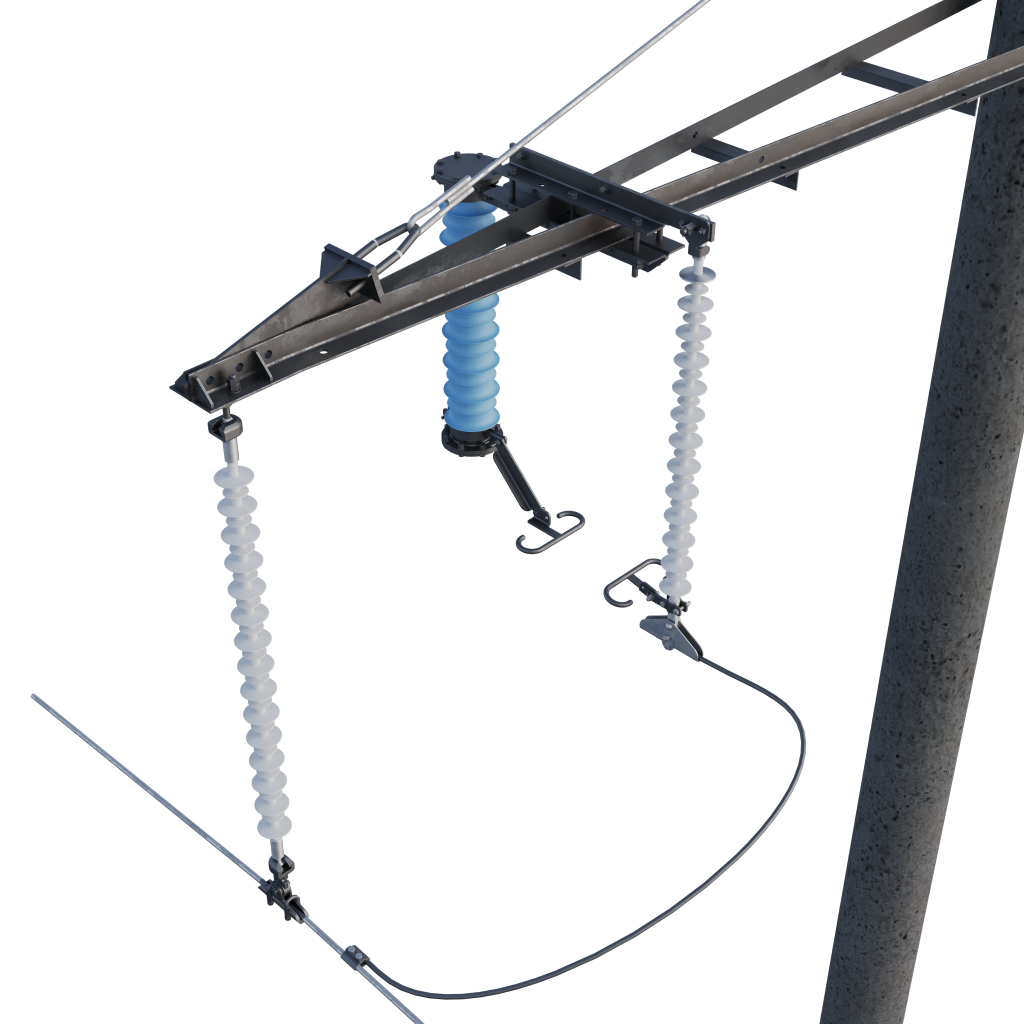

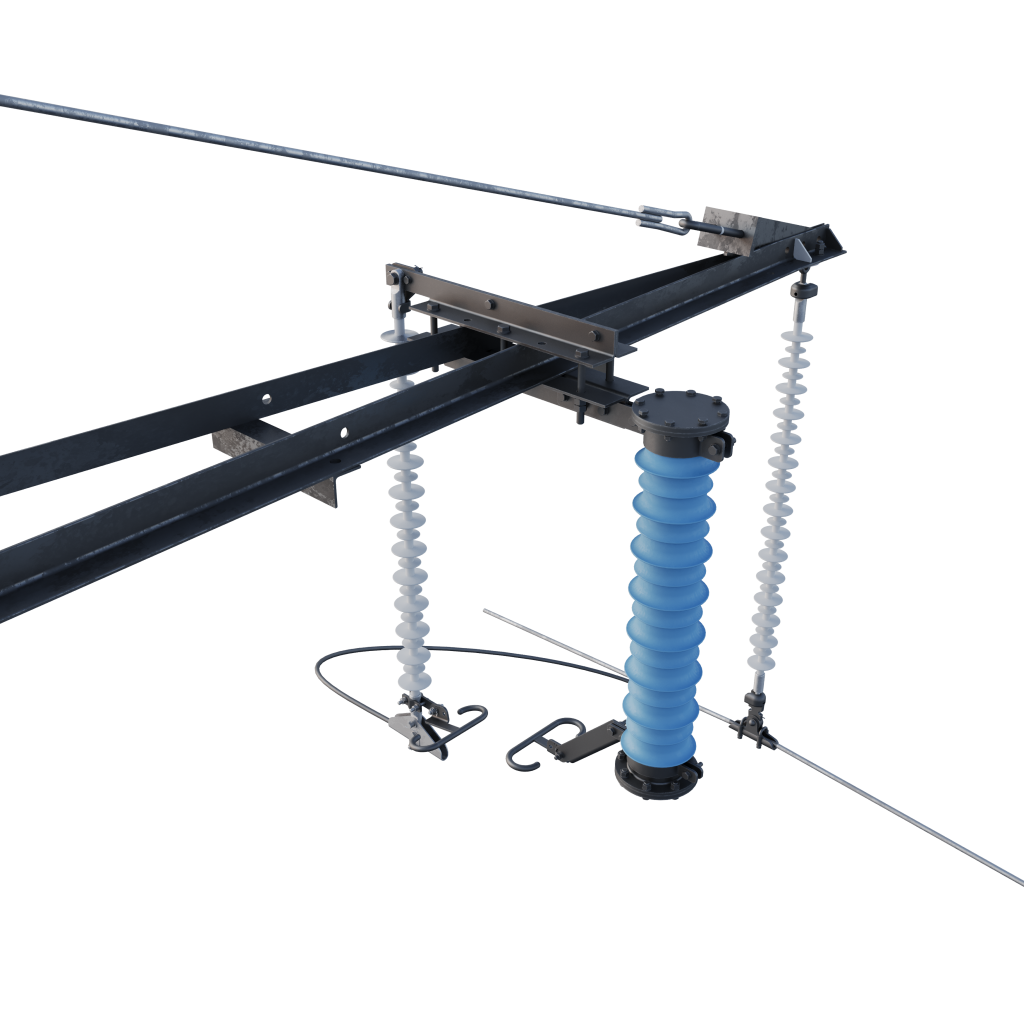

Установка РМКЗ на ВЛ 110 кВ выполняется электрически параллельно любому виду линейной изоляции с искровым воздушным промежутком между высоковольтным электродом разрядника и электродом дополнительного изолятора, соединённого с фазным проводом.

Наличие искрового промежутка изолирует РМКЗ от непрерывного воздействия рабочего напряжения сети, а также исключает срабатывания от внутренних сетевых перенапряжений, что благотворно сказывается на надёжности и долговечности устройства. Включение РМКЗ в работу осуществляется только при пробое искрового промежутка вследствие возникшего грозового перенапряжения.

Для осуществлени я максимальной степени защиты ВЛ требуется установка РМКЗ на все опоры защищаемого участка по одному разряднику на каждую фазу (на обе цепи в случае двухцепной ВЛ).

Расчет оптимальной схемы оснащения ВЛ 110 кВ молниезащитными разрядниками и оценка эффективности различных вариантов молниезащиты для конкретной ВЛ (или ее участка) выполняется специалистами Научной службы АО «НПО «Стример».

Пожалуйста, заполните опросный лист и отправьте его на order@streamer.ru


IMG_4171 (1).jpeg

Технические характеристики

Комплектация

Код

Разрядник РМКЗ с монтажным комплектом

РМКЗ-110/2,4-IV-УХЛ1


Отзыв о прохождении опытно-промышленной эксплуатации РМКЗ

РМКЗ стал победителем Всероссийского конкурса инновационных проектов в сфере электроэнергетики «Энергопрорыв-2021». По результатам конкурса, в 2023-2024 г. проводится опытно-промышленная эксплуатация разрядника в ПАО «Россети Сибирь» - «Красноярскэнерго» и ПАО «Россети Московский регион».
