Система непрерывного мониторинга и осушения изоляции маслонаполненных изоляторов

TRANSEC

  • a291486dcb7817b18636941346a8a702.jpg
  • transec.jpeg
  • de2390af-2d3d-44aa-8e5a-9b2008c823bf.jpg
  • a291486dcb7817b18636941346a8a702.jpg
  • transec.jpeg
  • de2390af-2d3d-44aa-8e5a-9b2008c823bf.jpg
  • Непрерывное осушение изоляции маслонаполненного трансформатора в процессе эксплуатации
  • Не требует отключения трансформатора при установке и работе
  • Для трансформаторов мощностью 1 МВА и выше
  • Снижает риск аварий и продлевает срок службы трансформаторов
  • Контроль уровня влажности
  • Независимая установка, необходим только источник питания

Применение

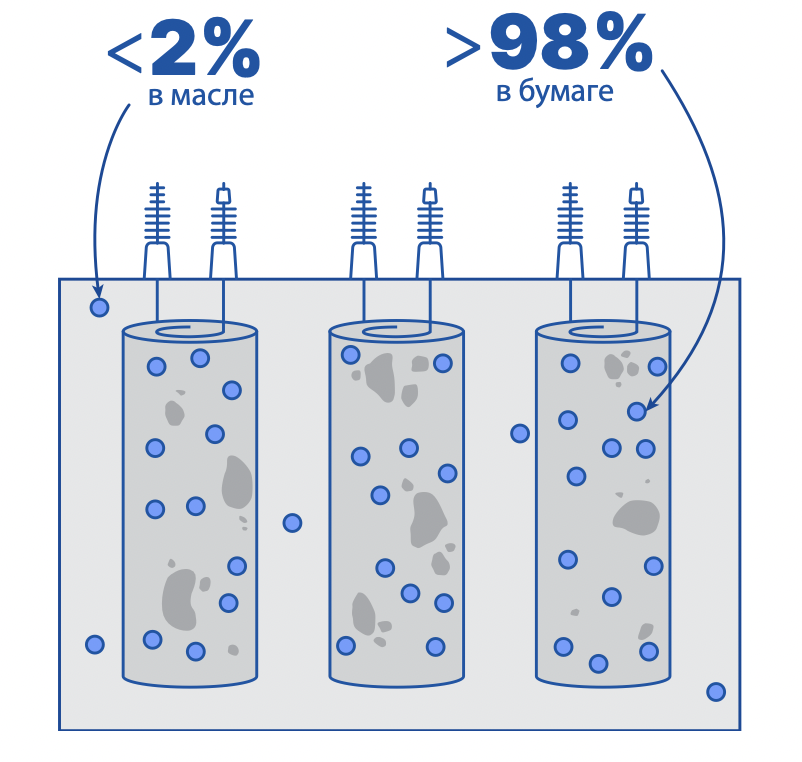

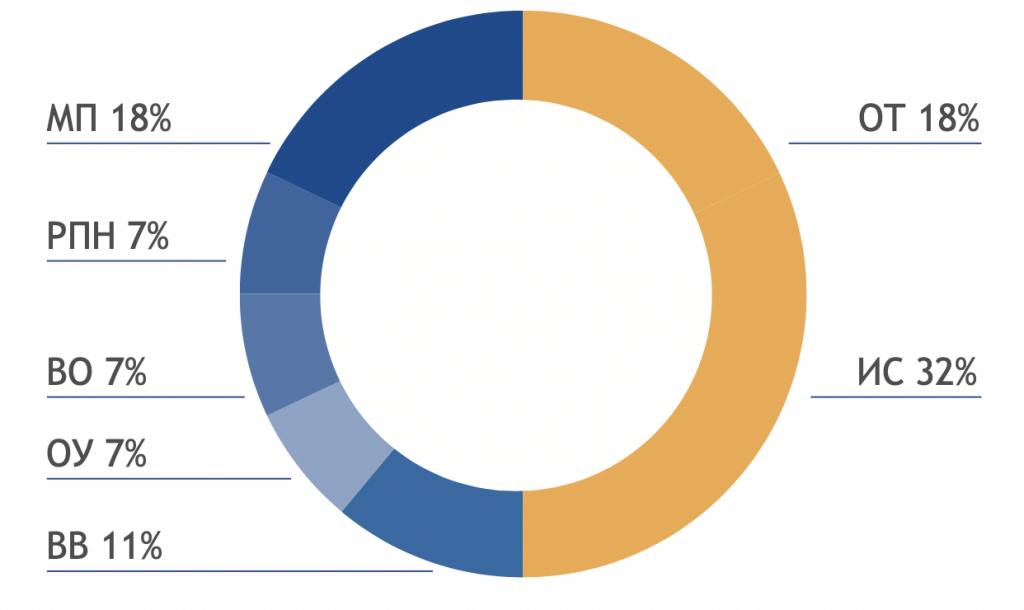

TRANSEC — система осушения масла в силовых трансформаторах любых типоразмеров. Проблема влажности в транcформаторах широко известна. Воздействие влаги и кислорода вызывает деградацию изоляционной бумаги. Одним из продуктов такой химической реакции является H2O. Трансформаторное масло набирает лишь небольшое количество влаги, в то время как более 95% остается в твердой изоляции. Рост процентного содержания влаги ускоряет старение трансформатора и может вызвать межвитковое замыкание, частичные и ползущие разряды, а изменение температуры трансформаторного масла повышает риск выхода трансформатора из строя.

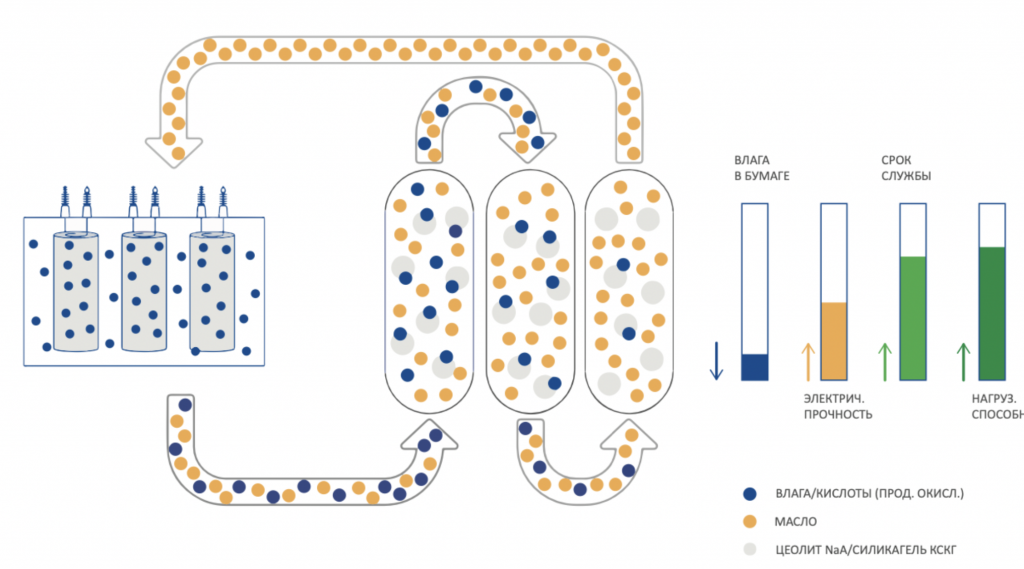

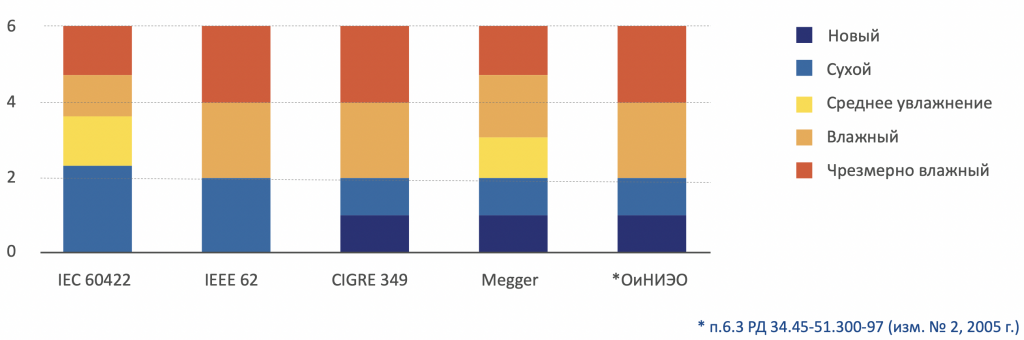

После осушения трансформаторного масла системой TRANSEC, масло впитывает влагу из изоляционной бумаги и снова поступает в систему осушителя. Благодаря такому циклическому эффекту система TRANSEC сохраняет твердую изоляцию постоянно сухой, что обеспечивает надёжную и безопасную работу и значительно продлевает срок службы трансформатора. В сравнении с другими способами данный способ позволяет выполнить осушку не только масла, но и бумажной изоляции, при работающем трансформаторе, не прибегая к его транспортировке или отключения.

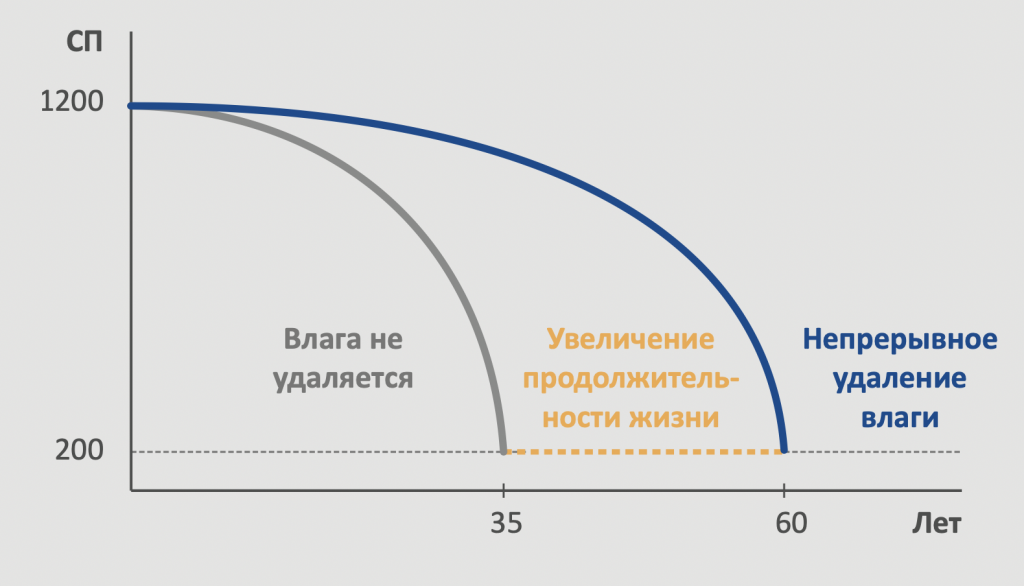

Принципы работы TRANSEC делают его самым эффективным по операционным затратам решением для осушения изоляции маслонаполненных трансформаторов среди альтернативных способов. Кроме того, в отличии от других способов TRANSEC позволяет постоянно (а не время от времени) поддерживать твердую изоляцию в сухом состоянии, что значительно снижает скорость деградации изоляционной бумаги и связанные с этим риски.

Medium transec 4 cut

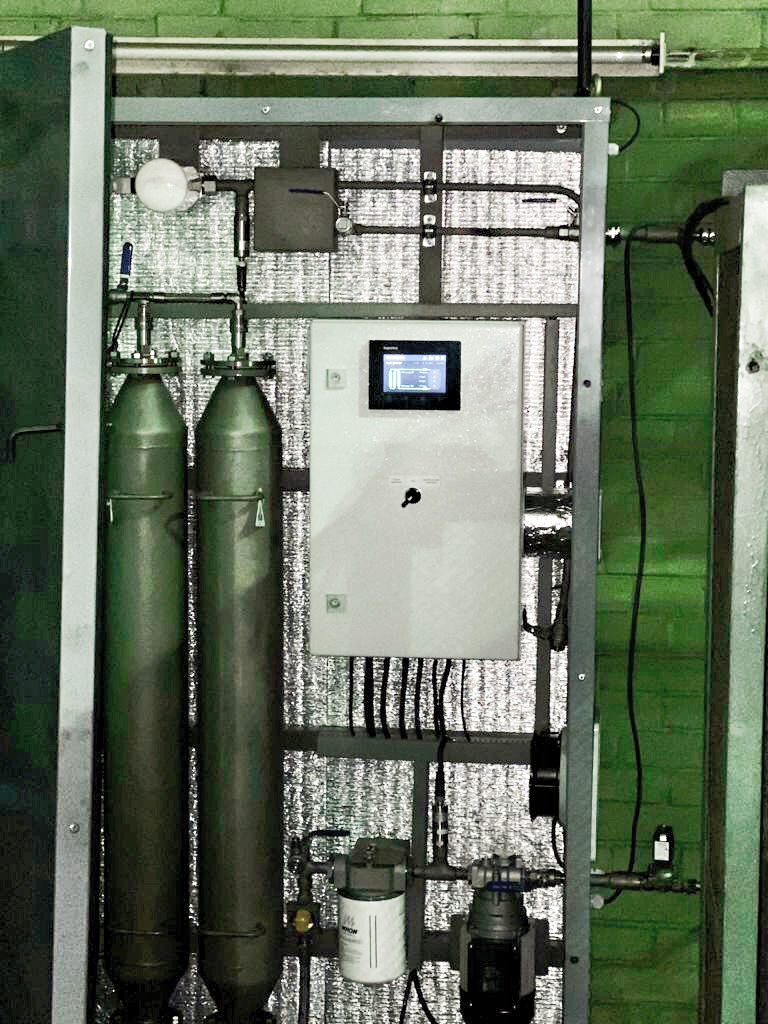

Технические характеристики

CL3 CL1
на раме в шкафу на раме
Вес, кг 220 350 90
Размеры (ВxШхГ), мм 1950x705x320 2300x915x435 1950x455x320
Материал Нержавеющая сталь марки 304
Диапазон температур, °C 0°C to + 90°C
Диапазон рабочих температур 3 x 4 = 12 4
Тип трансформатора > 10 MVA < 10 MVA
Класс защиты шкафа/рамы Соответствует IP64 (на раме) / IP65 (в шкафу)
Время установки, ч 5-6 (двумя специалистами)
Макс. температура масла, °C 110°
Производительность насоса, л/ч 90
Электропитание на насос 240В; 50Гц; 0.27кВт / (120В; 60Гц — возможно)
Трубки Нержавеющая сталь, изгибаемые на месте установки, либо гидравлические гибкие трубки; фланцевые адаптеры, возвратные клапаны и стравливающий клапан
Модули (опция) Выход: аналоговый 0-20 мА или 4-20 мА для SCADA
Датчики влажности и температуры на входе и выходе с местными LCD-дисплеями
Мониторинг влагосодержания и температуры
Интеграция с IEC61850 SCADA через Ethernet или оптоволокно
Типовые испытания Проверка герметичности системы при давлении 3 бар в течение 1 ч при 110°C (насос отключен)
Стандартные испытания Проверка герметичности каждого блока при давлении до 2 бар в течение 30 мин. при 60°C

Модели



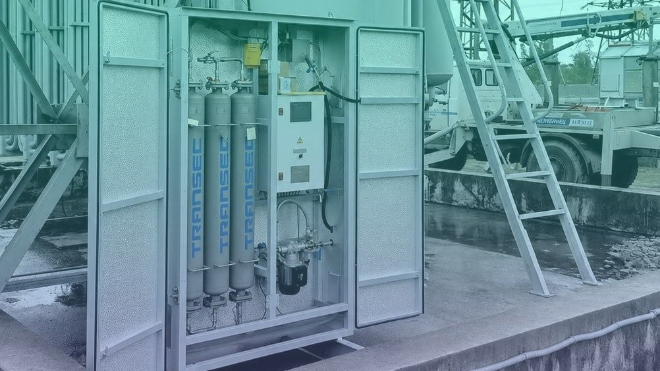

CL3A

  • Для силовых трансформаторов мощностью более 10 МВА
  • Высокая влагоемкость цилиндров ≈  12 литров

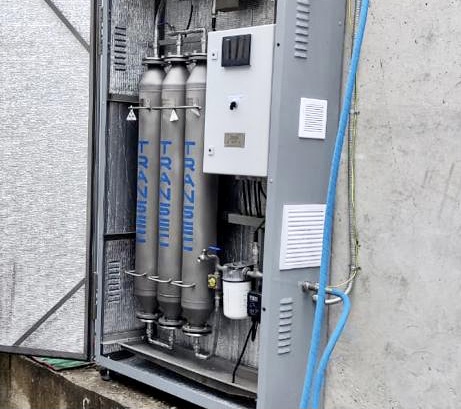

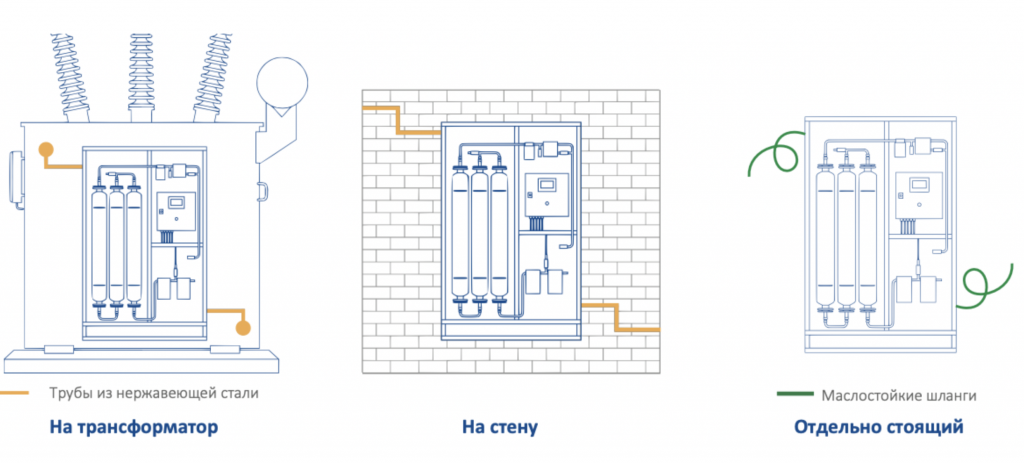

  • Варианты исполнения – на раме или в защитном шкафу
  • Возможно оснащение дополнительным оборудованием :
    • Блоком контроля и мониторинга
    • Фильтром предочистки масла

model

CL1A

  • Для трансформаторов мощностью менее  10 МВА.
  • Небольшой вес, высокая мобильность.
  • Возможно оснащение дополнительным оборудованием :
    • Блоком контроля и мониторинга
    • Фильтром предочистки масла


model

Дополнительное оборудование



Система мониторинга

  • ЖК дисплей
  • Индикация температуры (в °C) и влагосодержания масла (в ppm) на ВХОДЕ и на ВЫХОДЕ
  • Аналоговый выход 0-20 мА или 4-20 мА, цифровой выход для SCADA, передача данных на веб-сервер
  • Контроль питания и защита от перегрузки насоса





Фильтр предварительной очистки


  • Для трансформаторов с большим количеством шлама
  • Очищает масло от механических примесей – уголь, шлам, волокна целлюлозы
  • Предотвращает загрязнение поверхности твердой изоляции

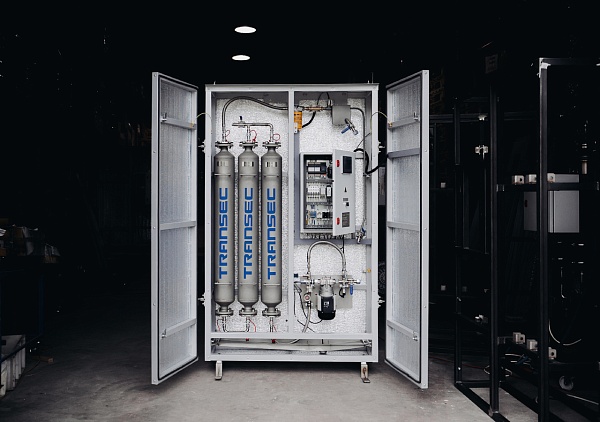

Шкаф


  • Защищает систему от внешнего воздействия (воды, пыли, и т.д.)
  • Защищает от вандализма
  • Изготовлен из нержавеющей стали или алюминия



Быстродействующий клапан

  • Дополнительная безопасность
  • Защита от протекания при повреждении трубок

Отзывы о Transec

Опыт сушки твердой изоляции трансформатора ТРДЦН-63000/110 ПС 220 кВ в Чертаново


Компания Московские высоковольтные сети (МВС) – филиал ПАО «МОЭСК»

ПС 220 кВ «Чертаново» - ключевой питающий центр Южного округа г. Москвы:

  • 2 автотрансформатора АТ-1 и АТ-2, открыто установленные, напряжением 220/110/10 кВ и мощностью 250 МВА каждый;
  • 2 трансформатора Т-3 и Т-4, установленные в камерах, напряжением 110/10/10 кВ и мощностью 63 МВА каждый.
  • 4 линейных регулировочных трансформатора, открыто установленные, напряжением 10 кВ и мощностью 63 МВА каждый

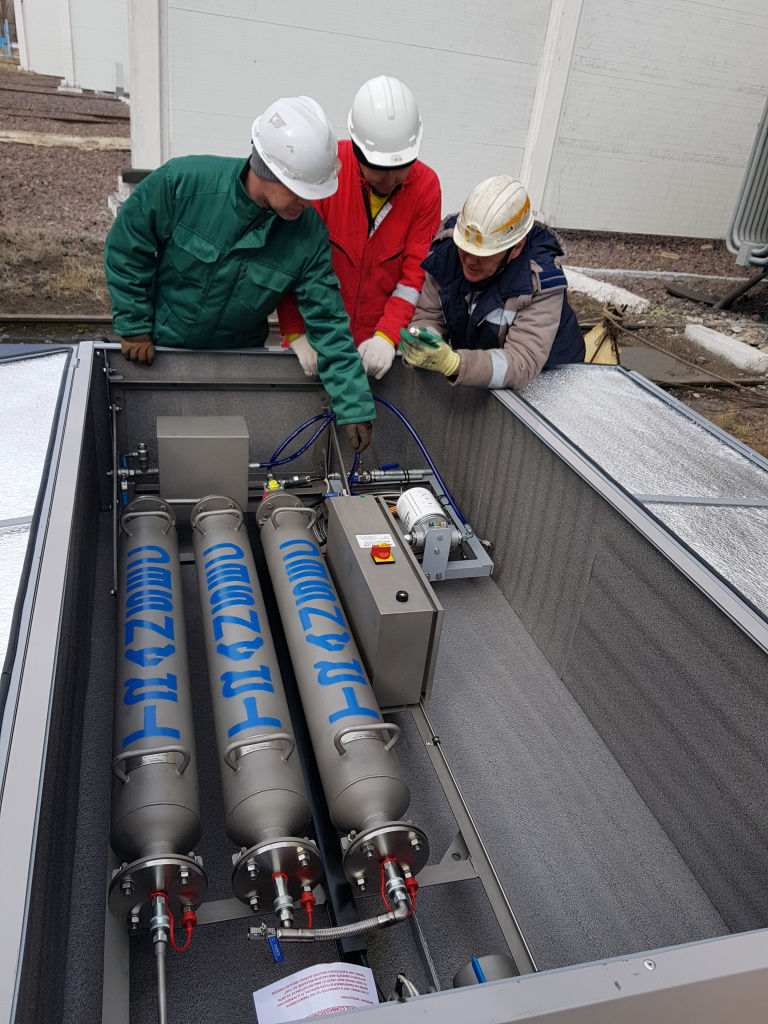

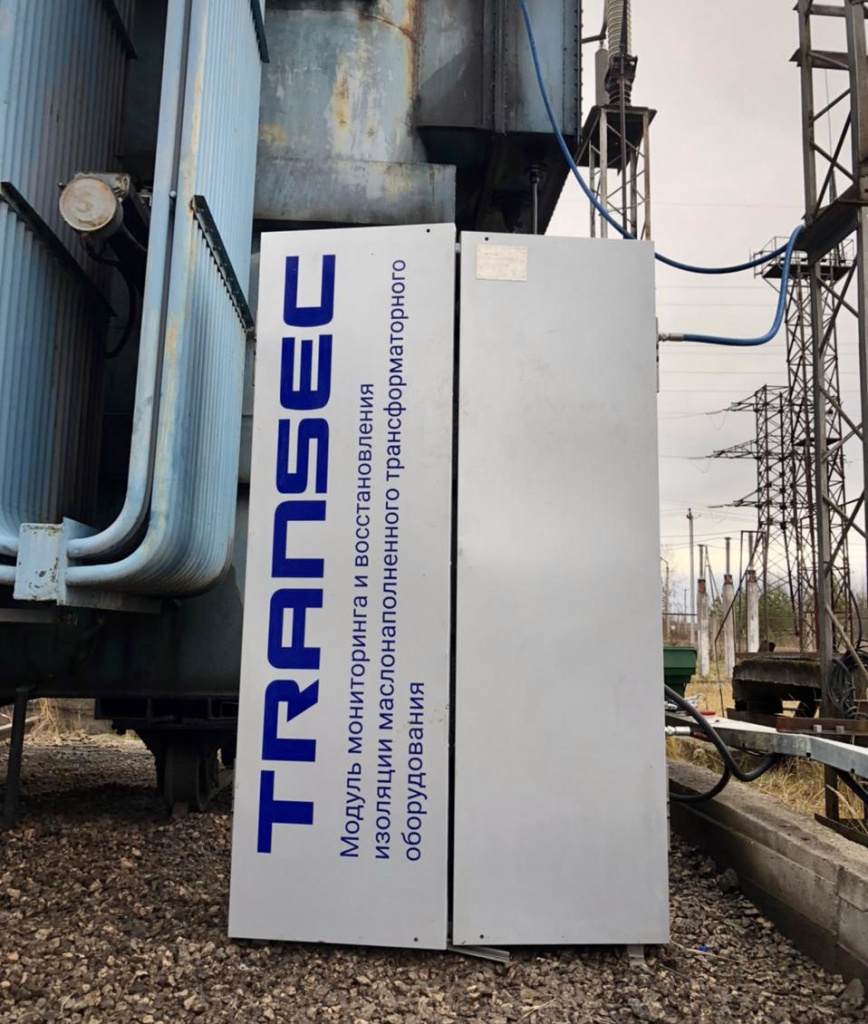

Место установки: трансформатор Т-3, типТРДЦН-63000/110, масса масла -29 тонн

Место монтажа: камера охладителей трансформатора Т-3.
Точки подключения: патрубки адсорбционного фильтра.

Полученные результаты подтверждают высокую эффективность сушки масла и твердой изоляции трансформатора, надежную работу модуля TRANSEC:
  • масло в трансформаторе после сушки по физико-химическим параметрам соответствует требованиям СТО 34.01-23.1-001-2017;
  • влагосодержание твердой изоляции снизилось на 0,16% относительно начального значения, что соответствует ≈ 5 литрам влаги
  • значительно улучшились диэлектрические характеристики твердой изоляции - увеличилось сопротивление изоляции, снизились диэлектрические потери
  • сушка изоляции производится непрерывно на работающем трансформаторе, без участия персонала;
  • визуальным контролем подтверждена безопасность применения модуля – отсутствуют утечки масла;
  • отсутствие фактов срабатывания газовой защиты подтверждают герметичность системы.
Отзыв МОЭСК с рекомендацией к использованию Transec

Итоги работы Transec в АО “Металлургический завод Петросталь”.

Сушка изоляции проводилась на трансформаторе УТМРУ 3500/35 с 21 по 23 августа 2019 года. Сам трансформатор работал все время эксплуатирования и обеспечивал энергоснабжение прокатного станка.
Эффективность Transec подтверждена системой мониторинга влажности, установленной на трансформаторе, а также испытаниями трансформаторного масла - влажность масла снижена с 37 до 17 грамм на тонну.

Улучшились диэлектрические характеристики масла. По физико-химическим параметрам оно стало полностью соответствовать требованиям РД 34.45-51.300-97.

Главный инженер “Металлургического завода Петросталь” М. Ю. Геремей, порекомендовал использовать Transec на других предприятиях ПАО.

Отзыв с опытом использования на Металлургическом заводе Петросталь
