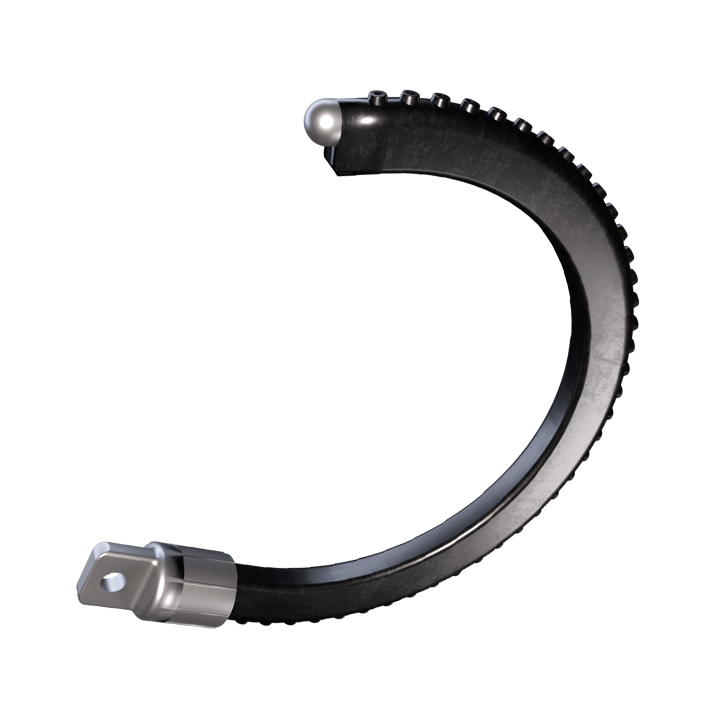

Основным элементом разрядника является мультикамерная система (МКС).

Рис. 1. Схема, поясняющая начальный момент развития разрядов Рис. 2. Схема, поясняющая завершающий момент развития разрядов 1. Профиль из силиконовой резины  2. Промежуточные электроды 3. Дугогосящая камера 4. Канал разряда

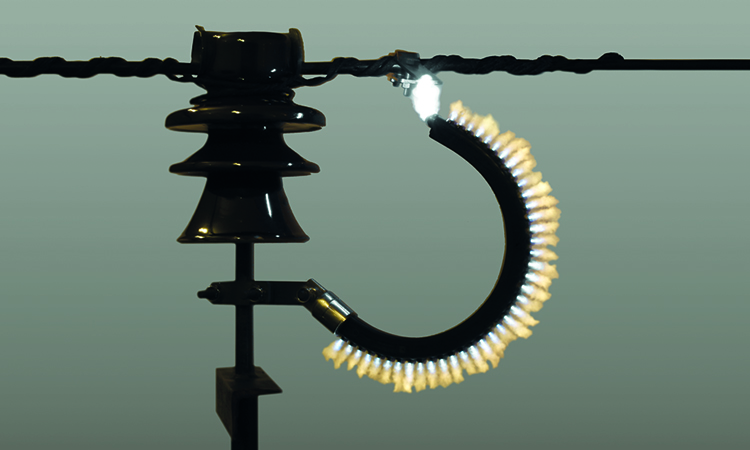

Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные дугогасящие камеры. При воздействии на разрядник импульса грозового перенапряжения пробивается сначала искровой промежуток, а затем - промежутки между электродами в МКС. Далее происходит гашение дуги сопровождающего тока. Оно достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме миниатюрной газоразрядной камеры. Появление в такой камере дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. Суммарное сопротивление всех каналов увеличивается, т.е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ.

Технические характеристики

Установка

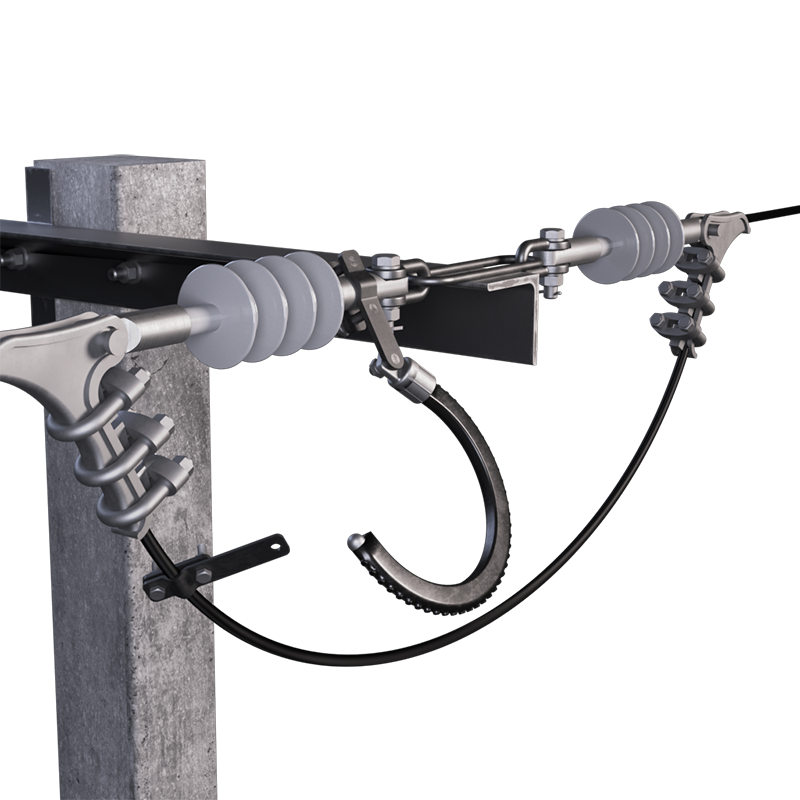

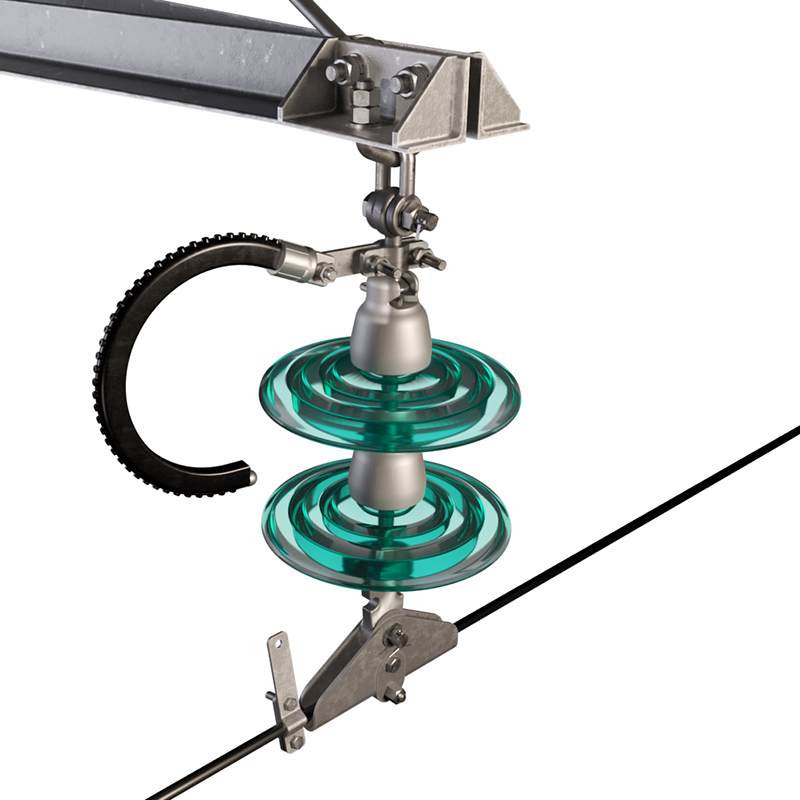

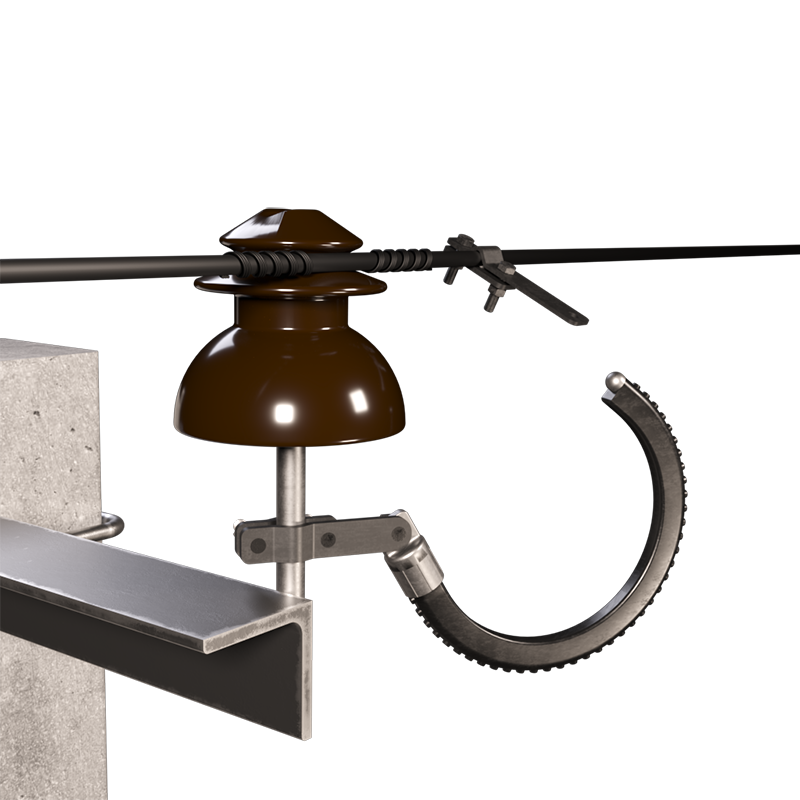

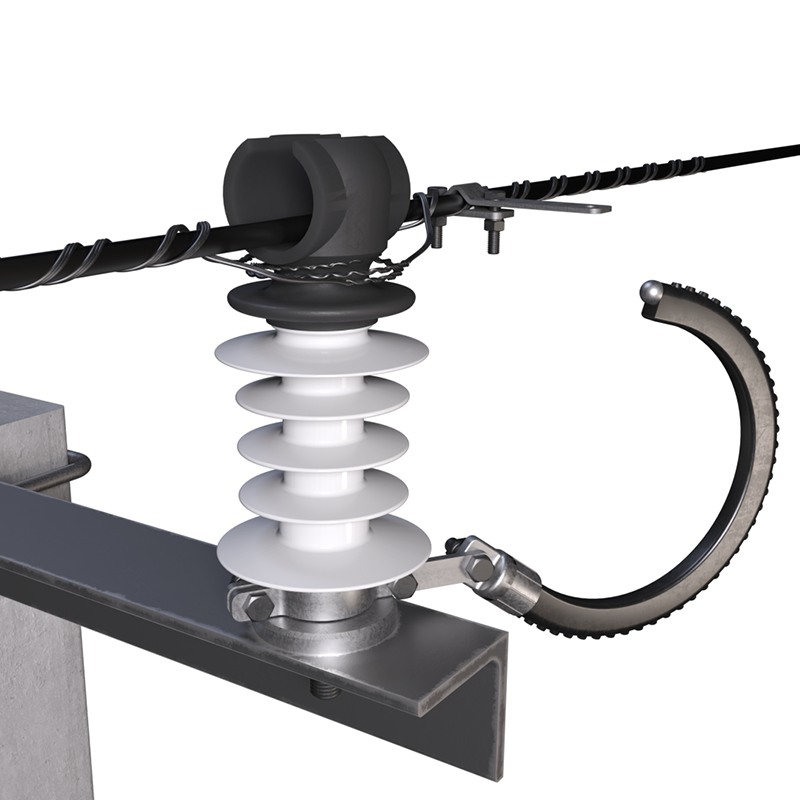

Разрядник устанавливается на ВЛ с любыми видами опор и изоляции.
На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по 2 штуки на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ.

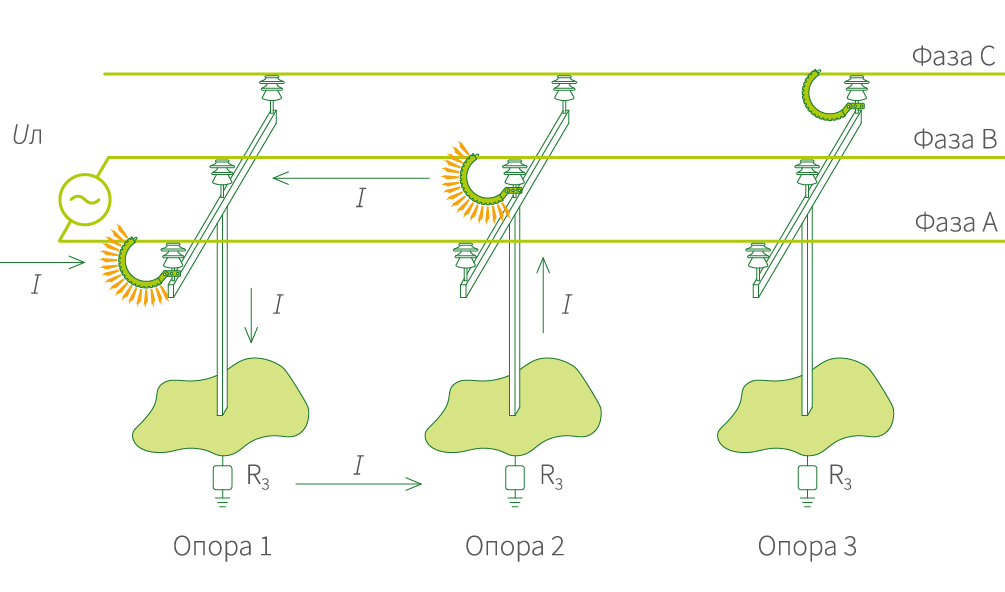

При этом, установка разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению. Отсутствие дополнительных требований к заземлению опор объясняется принципом действия разрядников РМК-20. При возникновении грозового перенапряжения, происходит перекрытие двух разрядников на разноименных фазах, при этом образуется электрический контур, включающий в себя сопротивления заземления этих двух опор (рис.1). Таким образом, наличие сопротивления заземления опор помогает ограничению тока, проходящего через разрядники.

Комплектация

РМК-20 является заменой длинно-искрового разрядника РДИП-10 для классов напряжения 6, 10 кВ, разработанного нашей компанией в 1996 году, и допущен к применению на объектах ПАО «РОССЕТИ».

Разрядники РМК-20, так же как разрядники РДИ петлевые, предназначены для защиты ВЛ с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений. Схема установки на линии разрядников РДИП всех типов и РМК-20 аналогична: разрядники устанавливаются по одному на опору с чередованием фаз на всех опорах защищаемого участка. При этом, новые устройства являются более совершенными технически по сравнению со своими предшественниками и обладают рядом преимуществ:

• Имеют расширенный диапазон по классу рабочего напряжения ВЛ – возможность использования на ВЛ 15 и 20 кВ;
• Способны погасить бо́льшие токи КЗ (до 1,2 кА);
• Имеют значительно меньшие габаритные размеры и вес – что означает снижение воздействия ветровых и гололёдных нагрузок, снижение логистических издержек, упрощение монтажа;
• Менее подвержены изменению воздушного промежутка в процессе эксплуатации;
• Имеют улучшенную координацию с изоляцией ВЛ;
• Отпускная цена и логистические затраты на РМК-20 ниже, чем на РДИП-10.
