РМКЗ-110 в сетях: подводим итоги ОПЭ

07.11.2024
В ПАО «Россети» успешно завершилась опытно-промышленная эксплуатация (ОПЭ) разрядников третьего поколения РМКЗ-110/2,4-IV-УХЛ1.
Новинка в семействе мультикамерных

Разрядники закрытого типа РМКЗ-110/2,4-IV-УХЛ1 – принципиально новая разработка АО «НПО «Стример» для защиты от последствий прямых ударов молнии в фазные провода ВЛ 110 кВ без грозозащитного троса.

В отличие от разрядников предыдущих поколений, РМКЗ-110 обеспечивает гашение дуги в импульсе, то есть не допускает, чтобы через разрядник в процессе гашения протекал сопровождающий ток промышленной частоты. Это значительно повышает быстродействие разрядника (время срабатывания – не более 1 мс), а также позволяет применять его на ВЛ с токами КЗ на шинах питающих ПС до 63 кА.

Сопровождающий ток промышленной частоты не может протекать через срабатывающий разрядник благодаря падению напряжения на его рабочем элементе. Это напряжение существенно выше приложенного напряжения сети. По пропускной способности 2,4 Кл разрядник соответствует ОПН самого высокого, пятого класса.

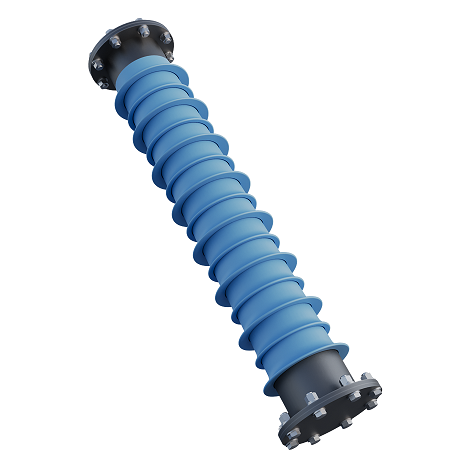

            Разрядник РМКЗ-110

Объекты для ОПЭ

Разработка разрядника началась в 2020 году, а уже в 2021 году разрядник победил на конкурсе инновационных проектов «Энергопрорыв», который проводили ПАО «Россети» и Фонд «Сколково». По итогам конкурса было решено провести ОПЭ в ПАО «Россети Сибирь» на ВЛ 110 кВ «Минусинская опорная – Идринская с отпайками 1 и 2» филиала «Красноярскэнерго» и в ПАО «Россети Московский регион» на ВЛ 110 кВ «Черноголовка – Дальняя 1 и 2» филиала Восточные электрические сети.

На обеих линиях разрядники использовались на участках без грозозащитных тросов. Согласно проекту разрядники были установлены на одну цепь ВЛ на все фазы. Таким образом, на ВЛ «Минусинская опорная – Идринская с отпайками 1 и 2» ОПЭ прошли 48 разрядников, смонтированных на 16 опорах, а на ВЛ «Черноголовка – Дальняя 1 и 2» – 51 разрядник на 17 опорах.

Все РМКЗ-110 были установлены в мае–июне 2023 года хозяйственным способом силами филиалов. Шефмонтаж обеспечили инженеры «Стримера».

Разрядники применялись на объектах в течение срока опытно-промышленной эксплуатации - одного года со дня подписания акта ввода оборудования в ОПЭ.


  • статья 1.png
  • статья 2.png

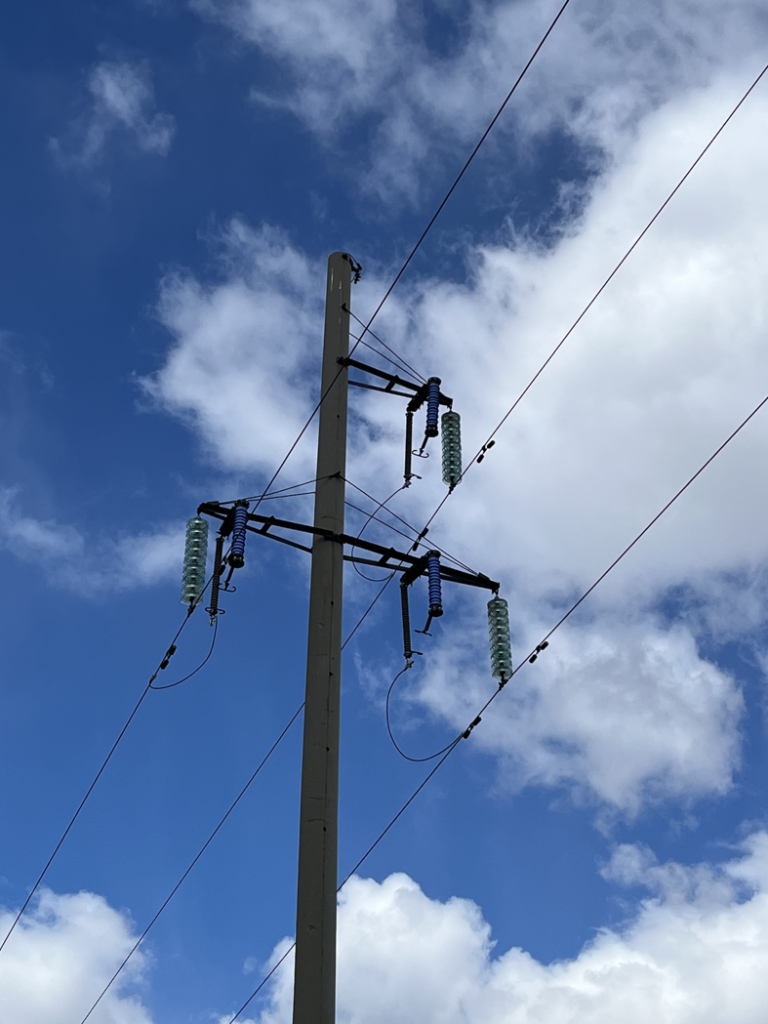

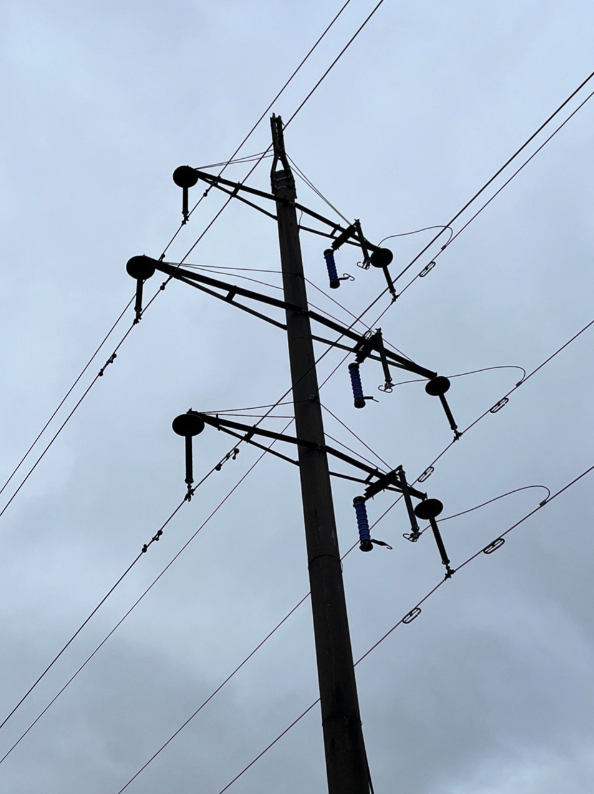

РМКЗ на линии

Штатная работа РМКЗ не предполагает, что на их поверхности останутся видимые следы протекания тока. Для выявления таких событий в процессе ОПЭ разрядники использовались вместе с регистраторами токов молнии (РТМ).

В течение грозового сезона, по его окончании и по окончании зимнего сезона считывались показания с РТМ и проводился осмотр линии. По показаниям РТМ было установлено, что на ВЛ «Минусинская опорная – Идринская с отпайками 1 и 2» разрядник предотвратил грозовое отключение линии: 08.07.2023 был зафиксирован прямой удар молнии в пролет между опорами 287 и 288.
При этом ВЛ не отключилась.

В Московском регионе ударов молнии в участок ВЛ, оснащенный разрядниками, не зафиксировано. Не было на этом участке и перекрытий изоляции. Воздушная линия не отключалась.


Подводим итоги

Разрядник РМКЗ-110 соответствует всем согласованным критериям успешного прохождения ОПЭ:

  • Факты срабатывания зафиксированы. Подтверждено одно срабатывание разрядника, предотвратившее грозовое отключение.
  • Количество аварийных ситуаций на линиях до и после установки РМКЗ сопоставлено. Отключений ВЛ 110 кВ в период ОПЭ было меньше, чем в предшествующие 2 года, с учетом изменения грозовой активности.
  • Надежность работы РМКЗ подтверждена. Механические повреждения разрядника и технологические нарушения, связанные с его использованием, не выявлены.
  • Технологичность и применимость разрядников установлена. Проблемы при монтаже и в течение ОПЭ не возникали.
  • Надежность установки разрядников проверена. Из первоначального положения разрядники не смещались.
  • Ожидаемый положительный эффект от использования РКМЗ получен. Благодаря усилению грозоупорности ВЛ 110 кВ количество аварийных отключений снижено, надежность электроснабжения потребителей повышена.


Работа продолжается

Мы признательны за доверие и за поддержку в процессе ОПЭ коллегам из ПАО «Россети Московский регион» и ПАО «Россети Сибирь» – первопроходцам в применении новых разрядников!

При этом, участвовавшие в процессе ОПЭ коллеги из дочернего общества ПАО «Россети» дали ценные рекомендации, позволяющие сделать применение разрядника более удобным для эксплуатации. Эти рекомендации приняты в работу и в серийную версию разрядника будут добавлены новые опции.

  • Отсутствует возможность визуального определения срабатывания и целостности разрядника – будут добавлены соответствующие механические индикаторы.
  • Необходимо учитывать тип опоры и траверсы - на каждый типы опор разрабатывается индивидуальный способ крепления – проводится работа над универсализацией монтажных комплектов разрядников.

Успешное прохождение ОПЭ позволяет нам сделать следующий шаг: получить заключение аттестационной комиссии ПАО «Россети» о соответствии разрядника техническим требованиям холдинга. Подать документы на аттестацию планируется до конца 2024 года.

Поздравляем с успешным завершением ОПЭ всех причастных к разработке и внедрению принципиально нового разрядника

НПО «Стример»!

статья 3.png

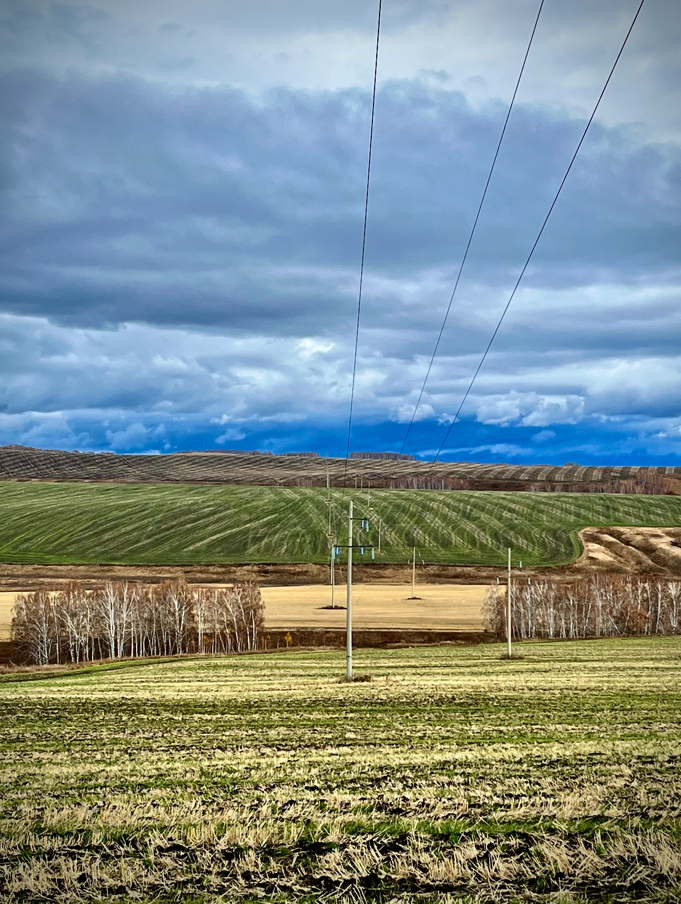

ВЛ «Минусинская опорная – Идринская с отпайками 1 и 2»
