Мультикамерная система (МКС)

Мультикамерная система

В результате интенсивных работ по усовершенствованию систем молниезащиты АО «НПО «Стример» удалось разработать разрядники на классы напряжения 6-35 кВ и выше с так называемой мультикамерной системой (МКС).

МКС состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. При воздействии на разрядник импульса грозового перенапряжения пробивается сначала искровой промежуток, а затем - промежутки между электродами в МКС. Далее происходит гашение дуги сопровождающего тока. Оно достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме миниатюрной газоразрядной камеры. Появление в такой камере дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. Суммарное сопротивление всех каналов увеличивается, т.е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ.

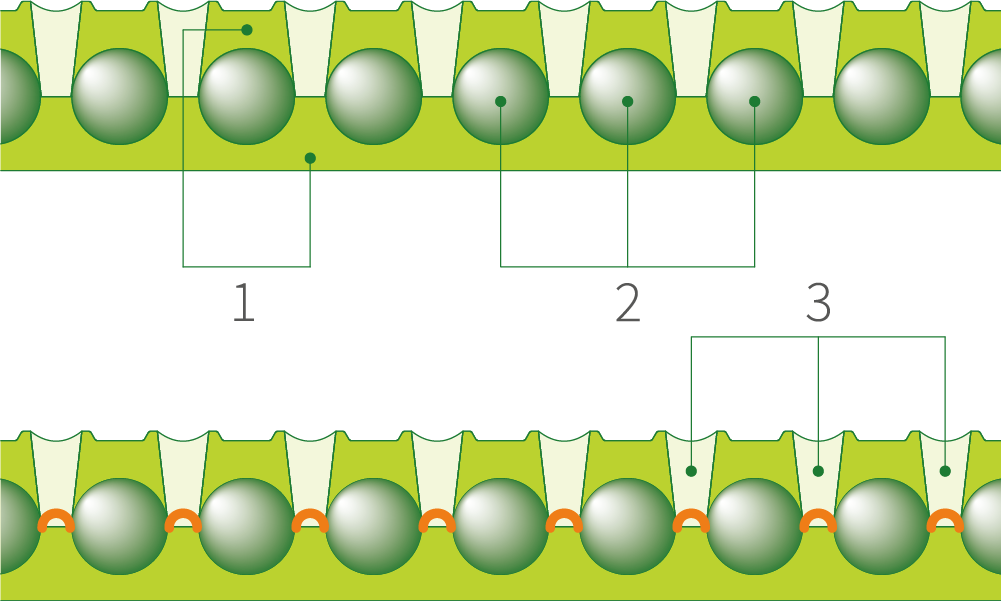

Рис. 1. Схема, поясняющая начальный момент развития разрядов

pic (2).png

Механизм гашения искрового разряда в МКС напоминает механизм гашения дугового разряда в трубчатом разряднике. Существенное отличие состоит в том, что внутри трубчатого разрядника достаточно долго (до одного-двух периодов тока промышленной частоты, т.е. 20-40 мс) горит дуга. Она выжигает стенки газогенерирующей трубки, и образовавшиеся от теплового разрушения газы выдувают канал разряда наружу.

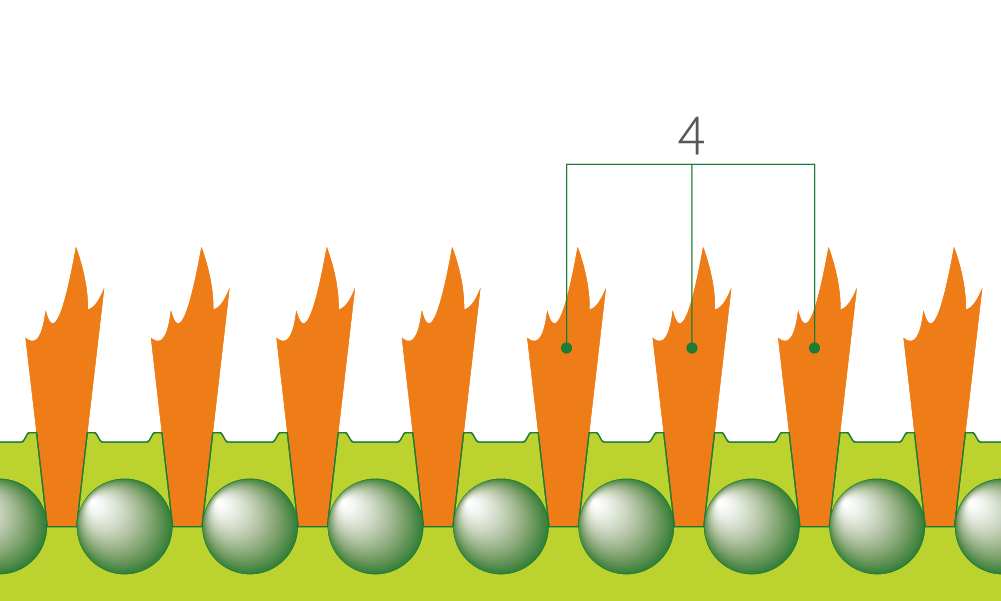

Рис. 2. Схема, поясняющая завершающий момент развития разрядов
pic (1).png

1. Профиль из силиконовой резины
2. Промежуточные электроды
3. Дугогосящая камера
4. Канал разряда

В МКС дуга начинается в дугогасящих камерах, а затем бо́льшая её часть выдувается наружу в открытое пространство. Время горения дуги лежит в диапазоне 3-7 мс. Материал камер не газогенерирующий, дутьё образуется за счёт расширения канала разряда (происходит так называемое автодутьё), поэтому эрозия стенок разрядных колодцев незначительна

Изолятор-разрядник на основе МКС

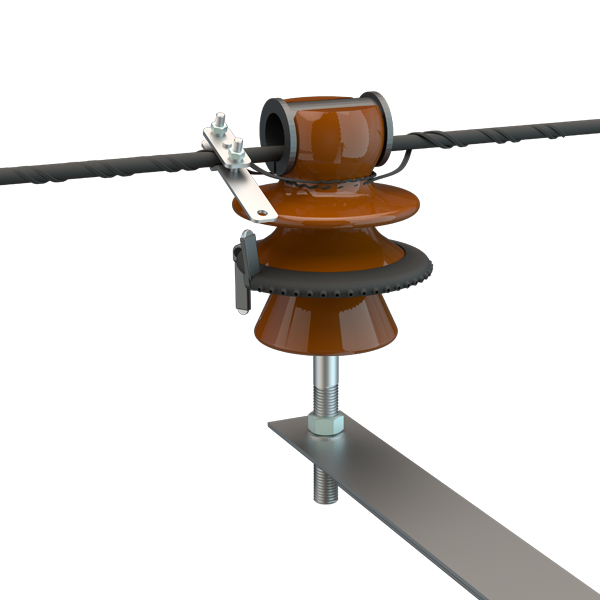

Изолятор-разрядник на основе МКС (ИРМК) – принципиально новое устройство, сочетающее в себе свойства изолятора и разрядника одновременно. Изоляторы со свойствами разрядников бывают различных конструкций. Основу ИРМК составляют обычные массово выпускаемые изоляторы (стеклянные, фарфоровые), на которых специальным образом установлена МКС. При установке МКС на изолятор он приобретает свойства разрядника. К ухудшению изоляционных свойств изолятора это не приводит.
