Система управления освещением с молниезащитой

Наиболее подверженной воздействию перенапряжений является система освещения, оборудование которой, как правило, располагается непосредственно на конструкциях с молниеотводами.

Кабельные линии (КЛ), питающие осветительное оборудование, соединяют прожекторную мачту (опору освещения)   с установленным на пульте управления ящиком управления освещением (ЯУО) и щитом собственных нужд (ЩСН).

Удар молнии в прожекторную мачту (опору освещения) однозначно приведет к повреждению оборудования, если питающая линия  выполнена  неэкранированным  кабелем  и проложена без металлической трубы. Характер и количество повреждений будет зависеть от сочетания амплитуды  и фронта волны тока молнии – в неблагоприятных случаях повреждена будет и осветительная аппаратура на мачте, и изоляция питающей КЛ, и оборудование электроустановки, подключенное к сборным шинам.

Результаты экспериментальных и теоретических оценок уровней перенапряжений в сети освещения свидетельствуют о целесообразности применения УЗИП для защиты систем освещения.

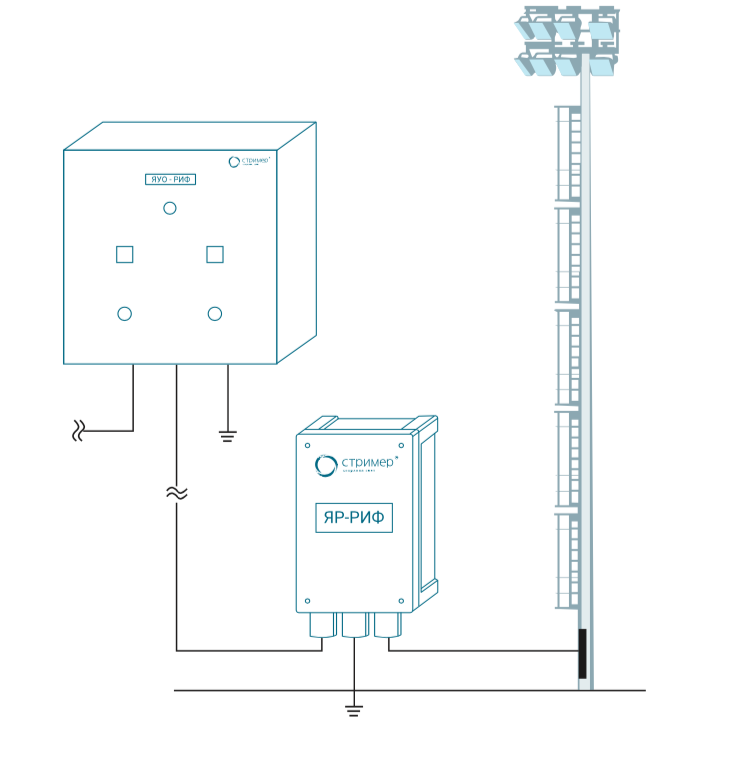

НПО «Стример» предлагает комплексное решение, объединяющее функции управления освещением и его защиты от молниевых перенапряжений. Система ЯУО-РИФ + ЯР-РИФ включает ящик управления освещением с защитным модулем, устанавливаемый в помещении пункта управления электроустановками, и ящик распределительный с защитным модулем, устанавливаемый непосредственно на прожекторной мачте (опоре освещения).

Защитные модули в ЯУО-РИФ и ЯР-РИФ представляют собой УЗИП специального исполнения (класса I+II с низким уров- нем напряжения защиты). УЗИП в ЯУО-РИФ, в первую очередь, предотвратит выход из строя самого ящика, который управляет, как правило, несколькими мачтами освещения. Кроме того, УЗИП предотвратит повреждение подключенного к шинам электроустановки помехочувствительного оборудования, находящегося в зоне защиты УЗИП (от 20 до 50 м).

Установка второго ящика с УЗИП, ЯР-РИФ, непосредствен- но на опоре освещения позволит сохранить блоки питания (драйвера) светодиодных светильников и целостность изо- ляции питающих кабелей и минимизировать, соответствен- но, затраты на замену оборудования и восстановительные работы.

ЯУО-РИФ и ЯР-РИФ могут применяться по отдельности, выполняя функции распределения электроэнергии, управления освещением и защиты оборудования.
