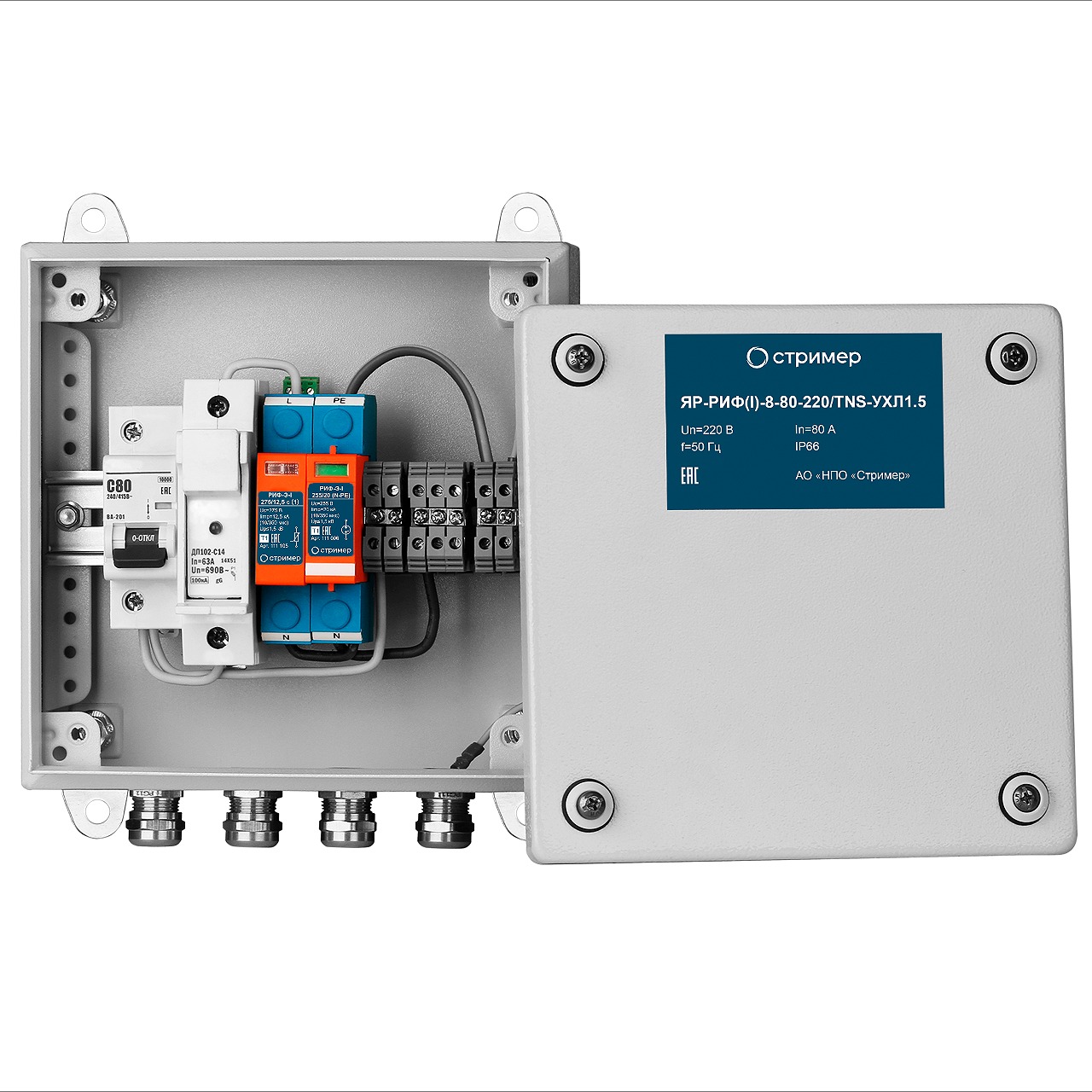

Ящик распределения электроснабжения с УЗИП серии ЩЗИП-ЯР-РИФ

Купить

ЯР-РИФ предназначены для распределения электроэнергии и защиты сети электроснабжения 0,4 кВ и подключенного оборудования от импульсных перенапряжений.

Применяются для защиты:

сетей переменного тока напряжением 230/400 В с системами заземления: TN-C, TNC-S, TN-S, TT, IT;
сетей постоянного тока.

ЯР-РИФ включает в себя УЗИП требуемого класса и в зависимости от дополнительных требований может включать в себя:

коммутирующее оборудование: предохранители, автоматические выключатели, рубильники и др.;
распределительные колодки;
другое оборудование по требованию заказчика.

В соответствии с заявленными климатическим исполнением и категорией размещения, ящики могут устанавливаться стационарно на стенах или опорах:

на открытом воздухе;
в сухих помещениях пунктов управления электроустановками.

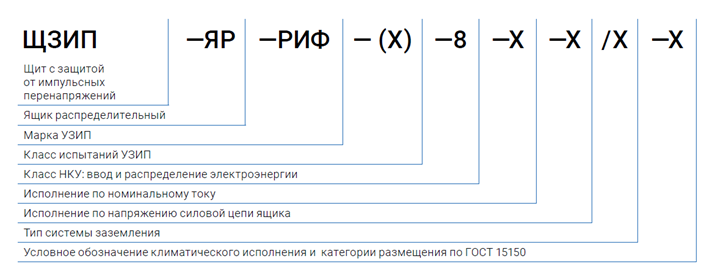

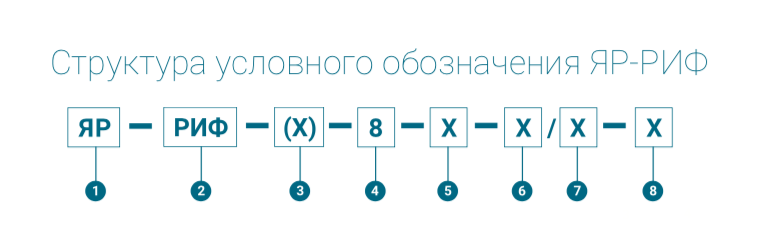

Структура условного обозначения

Технические характеристики модификации

Класс установленного УЗИП	I, I+II, II, II +III, III
Исполнение по напряжению	230 В/400 В переменного тока 5 В, 12 В, 24 В, 48 В, 110 В, 220 В, 600 В, 1000 В постоянного тока
Система заземления	TN-S, TN-C, TNC-S, TT, IT
Исполнение по номинальному току	16 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А, 100 А
Климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1	По требованию заказчика — до УХЛ1
Степень защиты оболочки по ГОСТ 14254	По требованию заказчика — до IP66

Для заказа ЩЗИП-ЯР-РИФ необходимо прислать заполненный опросный лист на электронную почту order@streamer.ru
