Устройства защиты от импульсных перенапряжений

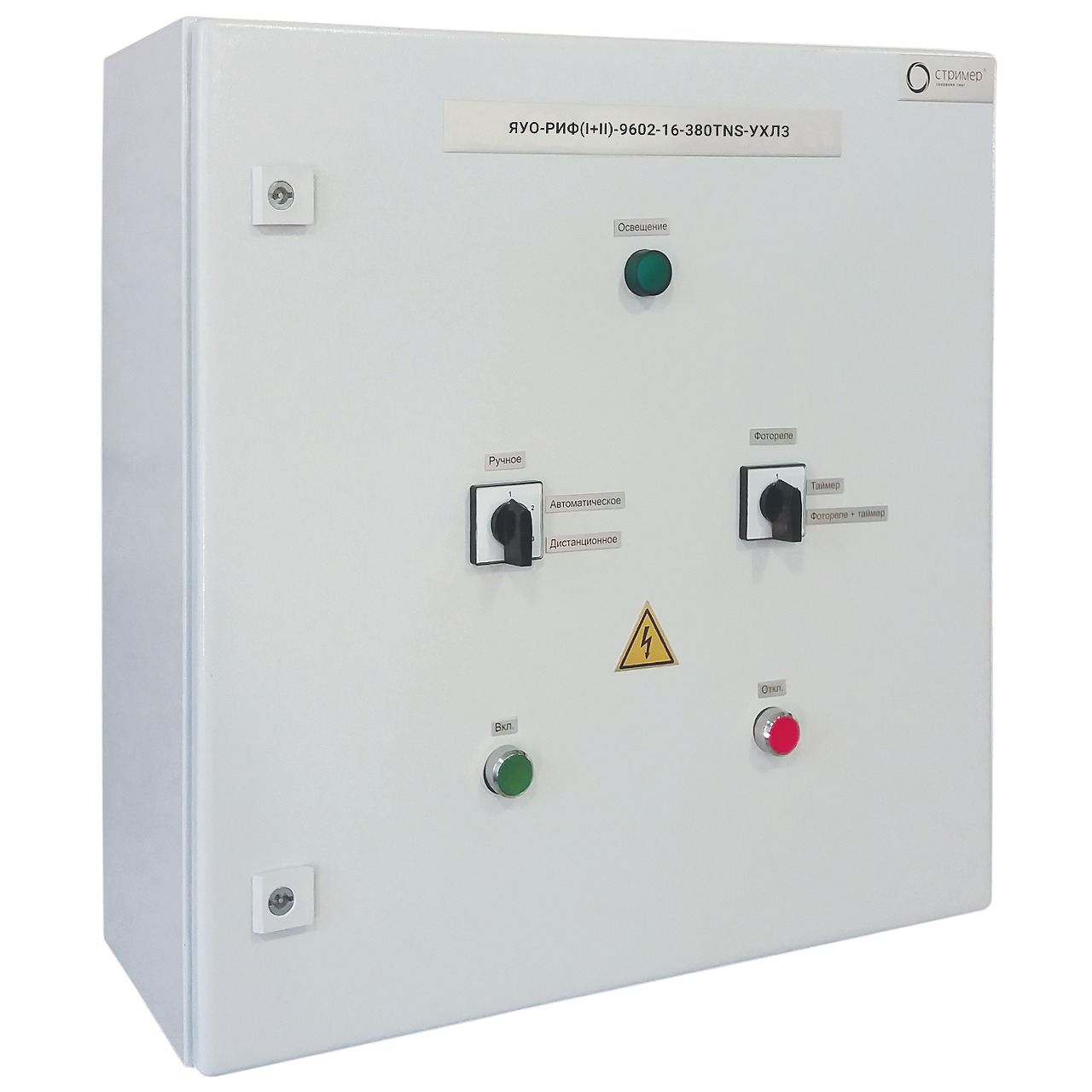

Ящик управления освещением с УЗИП серии ЯУО-РИФ

  • 8920da1124971d3050578b484df39bc8.png
  • яр-риф-яуо-риф-01.jpg
  • 8920da1124971d3050578b484df39bc8.png
  • яр-риф-яуо-риф-01.jpg

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

  • Преимущества системы

    ЯУО-РИФ со встроенными УЗИП  — управление  освещением и защита электроустановок от перенапряжений,  приходящих со стороны мачты освещения, совмещенной с молниеотводом;

  • унифицированная схема управления позволяет легко адаптировать функционал ЯУО (GSM-реле, фотореле, таймер) под конкретные требования;

  • возможность оснащения ящика дополнительным оборудованием (счетчиком, вентилятором, термостатом) и элементами интеллектуального освещения (диммером, датчиками движения/присутствия, открытия двери и др).;

  • возможность оснащения ящика элементами интеллектуального освещения: диммером, датчиками движения/присутствия, открытия двери и др.;

  • работа с любыми источниками света, в том числе с «умными» лампами.

ЯУО-РИФ предназначен для ручного (местного или дистанционного) или автоматического управления осветительными сетями переменного тока частотой 50 Гц напряжением 380/220 В, а также для защиты изоляции токоведущих систем и подключенных технических средств от импульсных перенапряжений, возникающих при прямом ударе молнии в мачту освещения, систему внешней молниезащиты объекта или от- ходящую линию электропередачи.

ЯУО-РИФ применяется для управления освещением подстанций классов напряжений 35 кВ и выше, производственных зданий, сооружений, территорий железнодорожных станций и вокзалов, аэропортов и других объектов с любыми источниками света: лампами накаливания, люминесцентными, светодиодными лампами и др.

Возможность выбора способа включения и отключения освещения

  • посредством фотореле с выносным датчиком;
  • по таймеру (может быть любая программа для каждого дня недели);
  • по уровню освещенности с учетом дня недели (комбинированный режим).
  • В соответствии с заявленными климатическим исполнением и категорией размещения, ящики могут устанавливаться стационарно на стенах или опорах:
  • на открытом воздухе:
  • в помещениях пунктов управления электроустановками

Технические характеристики



Класс установленного УЗИП



Исполнение по напряжению





Система заземления

Исполнение по номинальному

току





Тип автоматического управления освещением

Климатическое исполнение

по ГОСТ 15150

и ГОСТ 15543.1



Степень защиты оболочки

по ГОСТ 14254











I







I+II







II







III



















220 В/380 В

переменного тока





















TN-S TN-C











16 А



25 А



32 А



40 А



50 А



63 А



80 А



100 А

00 – ручное (местное)



01 – автоматическое управление от таймера

и фотореле;



02 – автоматическое управление от фотореле;

03– автоматическое управление от таймера;

04 – автоматическое управление от таймера

и фотореле и дистанционное управление по GSM каналам связи.

05 и выше – другое (на заказ)





















По    требованию заказчика - до УХЛ1





















По требованию заказчика -

до IP66
