ЗППС-10 на основе разрядников РМКЭ-10

Назначение

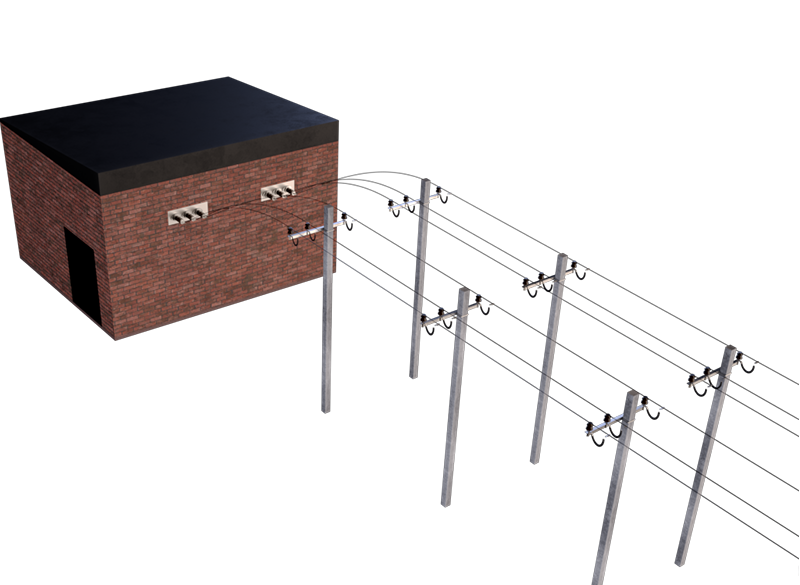

Оборудование подстанций чувствительно к воздействию перенапряжений, а также протеканию токов короткого замыкания. Оснащение подхода к подстанции (4 опоры, что примерно соответствует 200 м) комплектом защиты подхода к подстанции ЗППС-10 обеспечивает ограничение набегающей волны перенапряжения, а также снижает вероятность близких коротких замыканий.

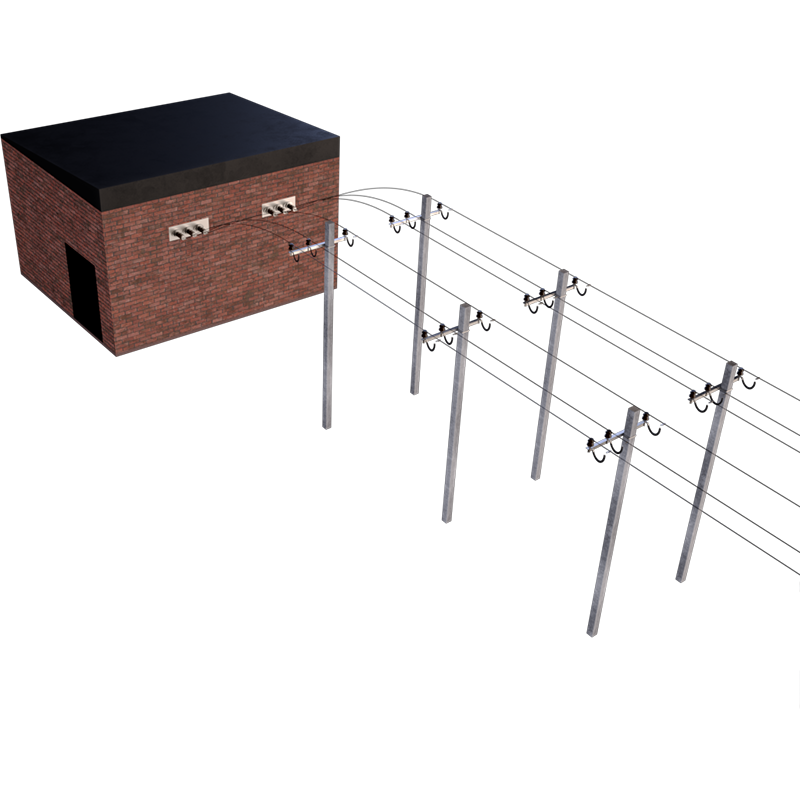

28. защита подхода 10 кВ.png

Описание

Комплект защиты подхода к подстанции ЗППС-10 состоит из 12 разрядников и предназначен для обеспечения защиты подхода, выполненного одноцепной ВЛ (монтируется по три разрядника на четырех опорах подхода). Для монтажа на двухцепной ВЛ подхода, следует использовать два комплекта (монтаж по 6 разрядников на четырех опорах подхода).

Требования

Глубина ограничения перенапряжения зависит от величины сопротивления контуров заземления опор, оснащенных разрядниками. Величина этого сопротивление должна быть, по возможности, минимальной (рекомендуется выполнять в соответствии с требованиями ПУЭ). Величина ожидаемого тока короткого замыкания в месте установки ЗППС-10 не должна превышать 3,5 кА.

Организация защищенного подхода с помощью разрядников не отменяет необходимости установки аппаратов защиты (ОПН) на вводе в подстанцию.


ЗППС-35 на основе комплектов разрядников РМКЭ-35

Назначение

Оборудование подстанций чувствительно к воздействию перенапряжений, а также протеканию токов короткого замыкания. Оснащение подхода к подстанции (4 опоры, что примерно соответствует 600 м) комплектом защиты подхода к подстанции ЗППС-35 обеспечивает ограничение набегающей волны перенапряжения, а также снижает вероятность близких коротких замыканий.

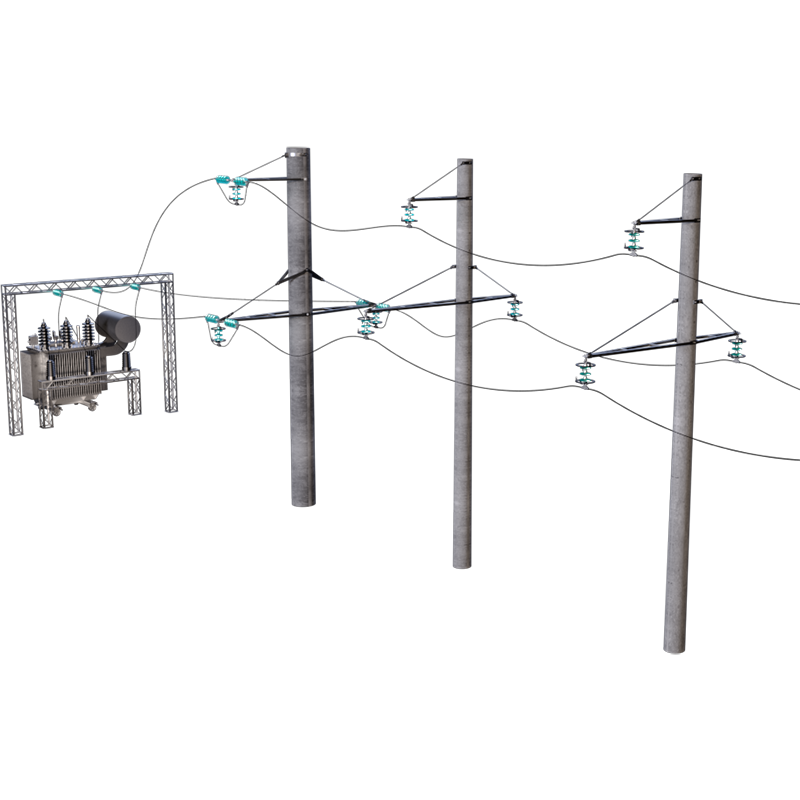

29. ЗППС 35 кВ.png

Описание

Комплект защиты подхода к подстанции ЗППС-35 состоит из 12 разрядников и предназначен для обеспечения защиты подхода, выполненного одноцепной ВЛ (монтируется по три разрядника на четырех опорах подхода). Для монтажа на двухцепной ВЛ подхода, следует использовать два комплекта (монтаж по 6 разрядников на четырех опорах подхода).

Требования

Глубина ограничения перенапряжения зависит от величины сопротивления контуров заземления опор, оснащенных разрядниками. Величина этого сопротивление должна быть, по возможности, минимальной (рекомендуется выполнять в соответствии с требованиями ПУЭ). Величина ожидаемого тока короткого замыкания в месте установки ЗППС-35 не должна превышать 3,5 кА.

Организация защищенного подхода с помощью разрядников не отменяет необходимости установки аппаратов защиты (ОПН) на вводе в подстанцию, а также не отменяет требований ПУЭ по защите подхода (1...2 км) молниезащитным тросом (специалисты НПО «Стример» могут оказать помощь в обосновании отказа троса на подходе в пользу данного комплекта).
