Молниезащита ВЛ

ГИРМК-110

Статус продукта

Современный продукт. Постоянное производство
  • Класс напряжения 110 кВ
  • Тип продукта Гирлянда изоляторов-разрядников мультикамерных
  • Установка Согласно проекта
  • Масса 6,7xN

  • Срок службы 40 лет

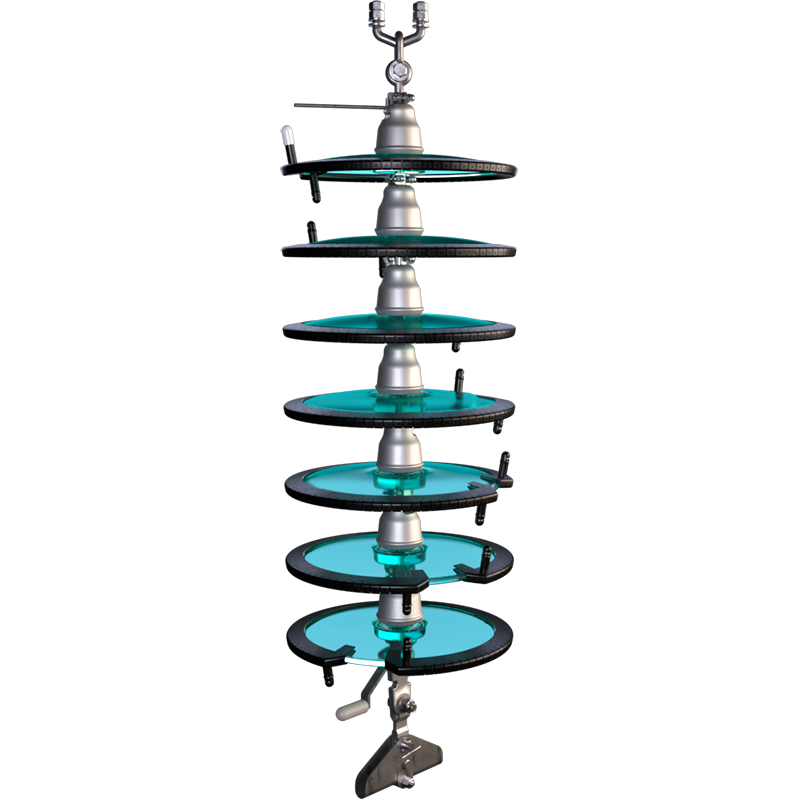

  • 22. ГИРМК-110 общий вид.png

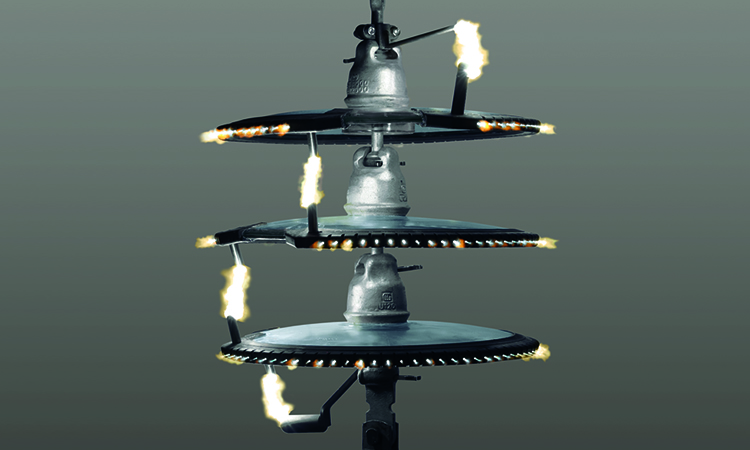

  • 10. Изображение срабатывания ГИРМК-35.jpg
  • 23. ГИРМК-110 подвесная кор1.png
  • 24. ГИРМК-110 натяжная в шлейф доработка.png
  • 22. ГИРМК-110 общий вид.png
  • 10. Изображение срабатывания ГИРМК-35.jpg
  • 23. ГИРМК-110 подвесная кор1.png
  • 24. ГИРМК-110 натяжная в шлейф доработка.png

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

ГИРМК-110 (гирлянда изоляторов-разрядников мультикамерных) предназначена для молниезащиты воздушных линий электропередачи (ВЛ) трехфазного переменного тока классов напряжения 110 кВ. Гирлянда изоляторов-разрядников рассчитана для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).


ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120. ИРМК-U120-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.


Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита.

6. Обратное перекрытие.jpg


Принцип работы

Основу изолятора-разрядника составляет массово выпускаемый стеклянный тарельчатый изолятор U120AD, на который специальным образом установлены мультикамерная система (МКС). Это дополнение не приводит к ухудшению изоляционных свойств изолятора, но благодаря им он приобретает свойства разрядника.

МКС установлена по периметру ребра изолятора. Она занимает примерно пять шестых окружности ребра. У ИРМК-10 МКС состоит из 67 электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные дугогасящие камеры.От одного из концов МКС отходит верхний подводящий электрод, а от другого — нижний отводящий электрод.

Рис. 1. Схема, поясняющая начальный момент развития разрядов

pic (2).png

Рис. 2. Схема, поясняющая завершающий момент развития разрядов
pic (1).png
1. Профиль из силиконовой резины
2. Промежуточные электроды
3. Дугогосящая камера
4. Канал разряда

При воздействии перенапряжения на ИРМК сначала пробиваются искровые воздушные промежутки, а затем — МКС. При воздействии на МКС импульса грозового перенапряжения пробиваются промежутки между электродами. Благодаря тому, что разряды между промежуточными электродами происходят внутри камер, объёмы которых весьма малы, при расширении канала создаётся высокое давление, под действием которого каналы искровых разрядов между электродами перемещаются к поверхности изоляционного тела и далее – выдуваются наружу в окружающий изолятор-разрядник воздух.

Вследствие возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются, суммарное сопротивление всех каналов увеличивается, т. е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения. После срабатывания всех изоляторов-разрядников в гирлянде ток грозового перенапряжения отводится через опору в землю, в то же время по гирлянде протекает сопровождающий ток промышленной частоты. При переходе тока через ноль дуга гаснет и линия продолжает бесперебойную работу без отключения и АПВ. Максимальное время гашения сопровождающего тока составляет 10 мс.


Технические характеристики

Характеристика

ГИРМК-110

Класс напряжения, кВ

110

Наибольшее длительно допустимое рабочее напряжение, кВ

73

Количество ИРМК в гирлянде, N, не менее

7

Наибольшее действующее значение ожидаемого тока КЗ в месте установки, отключаемое изолятором-разрядником, кА

3,5

Время гашения дуги сопровождающего тока, мс, не более

10

Максимальное значение выдерживаемого импульса тока 8/50 мкс, кА

20

Импульсное разрядное напряжение, кВ

550

 Одноминутное переменное напряжение, кВ, не менее:
- в сухом состоянии

200

- под дождем

200

50%-ное разрядное переменное напряжение в загрязненном и увлажненном состоянии, кВ, не менее

110

Пропускная способность, Кл

2,4

Минимальная разрушающая механическая нагрузка, кН

120

Длина пути утечки, мм

365хN

Уровень индустриальных радиопомех, дБ, не более

54

Масса, кг

6,5хN

*N – кол-во изоляторов в гирлянде

Установка

ГИРМК предназначена для установки на ВЛ на опорах с подвесной изоляцией вместо стандартной гирлянды изоляторов и стыкуется со стандартной арматурой. На опорах с натяжной изоляцией ГИРМК устанавливается в шлейф (может потребоваться дополнительная арматура). Применение гирлянд ИРМК в качестве натяжных – строго запрещено!

Последовательность действий при сборке гирлянды из изоляторов-разрядников соответствует последовательности действий при сборке гирлянды из обычных изоляторов на новых ВЛ или при ревизии (замене) гирлянды изоляторов на уже эксплуатируемых ВЛ.

Расчет оптимальной схемы оснащения ВЛ 110 кВ молниезащитными разрядниками и оценка эффективности различных вариантов молниезащиты для конкретной ВЛ (или ее участка) выполняется специалистами Научной службы АО «НПО «Стример».
Пожалуйста, заполните опросный лист и отправьте его на order@streamer.ru

Комплектация

ГИРМК-110-7хИРМК-10-U120-II-УХЛ1

Минимальное количество ИРМК-10 в гирлянде соответствует районам с I-II С.З.А. Для установки в районах с III, IV СЗА требуется увеличение количества ИРМК-10 в гирлянде, количество ИРМК-10 в гирлянде определяется совместно с представителями завода-изготовителя в рамках расчета оптимальной схемы оснащения ВЛ.
