Защита электроустановок общественных зданий и индивидуальных жилых домов
В типовом решении рассматривается применение УЗИП в качестве средства внутренней молниезащиты зданий, сооружений, объектов индивидуального жилого строительства (далее - Объекта).
Выбор типа и параметров УЗИП для установки в ЩУ и РЩ рассматривается в зависимости от варианта организации электроснабжения, наличия системы внешней молниезащиты и системы заземления.

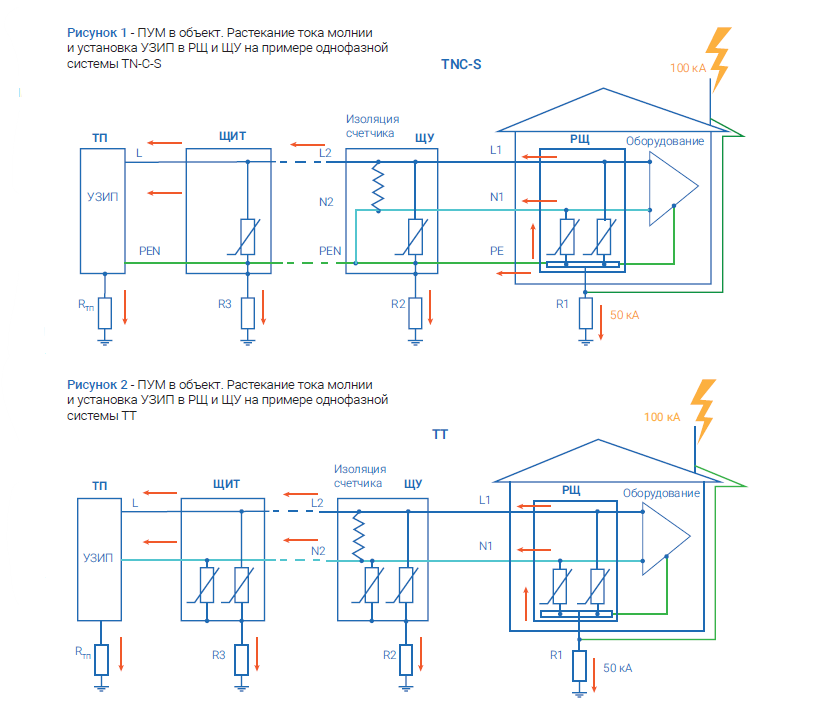

При наличии системы внешней молниезащиты Объекта возможны два пути распространения импульсных перенапряжений через ГЗШ и токоотводы. По мимо этого, импульсные перенапряжения могут развиваться и со стороны питания, если возможны ПУМ в СИП или удары молнии вблизи питающей линии (СИП или КЛ).
Если на Объекте нет системы внешней МЗ, то источником воздействия на оборудование может стать питающая воздушная или кабельная линия 0,4 кВ при ударе молнии непосредственно в ВЛ или поблизости (например, в землю, дерево или другое здание).
Перенапряжения, возникающие любым из перечисленных путей, приводят к повреждению помехочувствительного оборудования Объекта или снижению его ресурса.
Основным способом защиты оборудования от вторичных проявлений молниевых разрядов являются устройства защиты от импульсных перенапряжений (УЗИП). УЗИП устанавливается как в РЩ для защиты оборудования внутри Объекта, так и в вынесенный ЩУ для предотвращения повреждения счетчика и другой аппаратуры.
