РИФ-Э-II+III 275/10 с (1+1) / РИФ-Э-II+III 275/10 (1+1)

  • Класс защиты II+III
  • Uc 275/255 В
  • Uoc 6/10 кВ
  • In 10/20 кА
  • Up ≤1,0 кВ
  • RIF-E-II-III-275-10-1+1.png

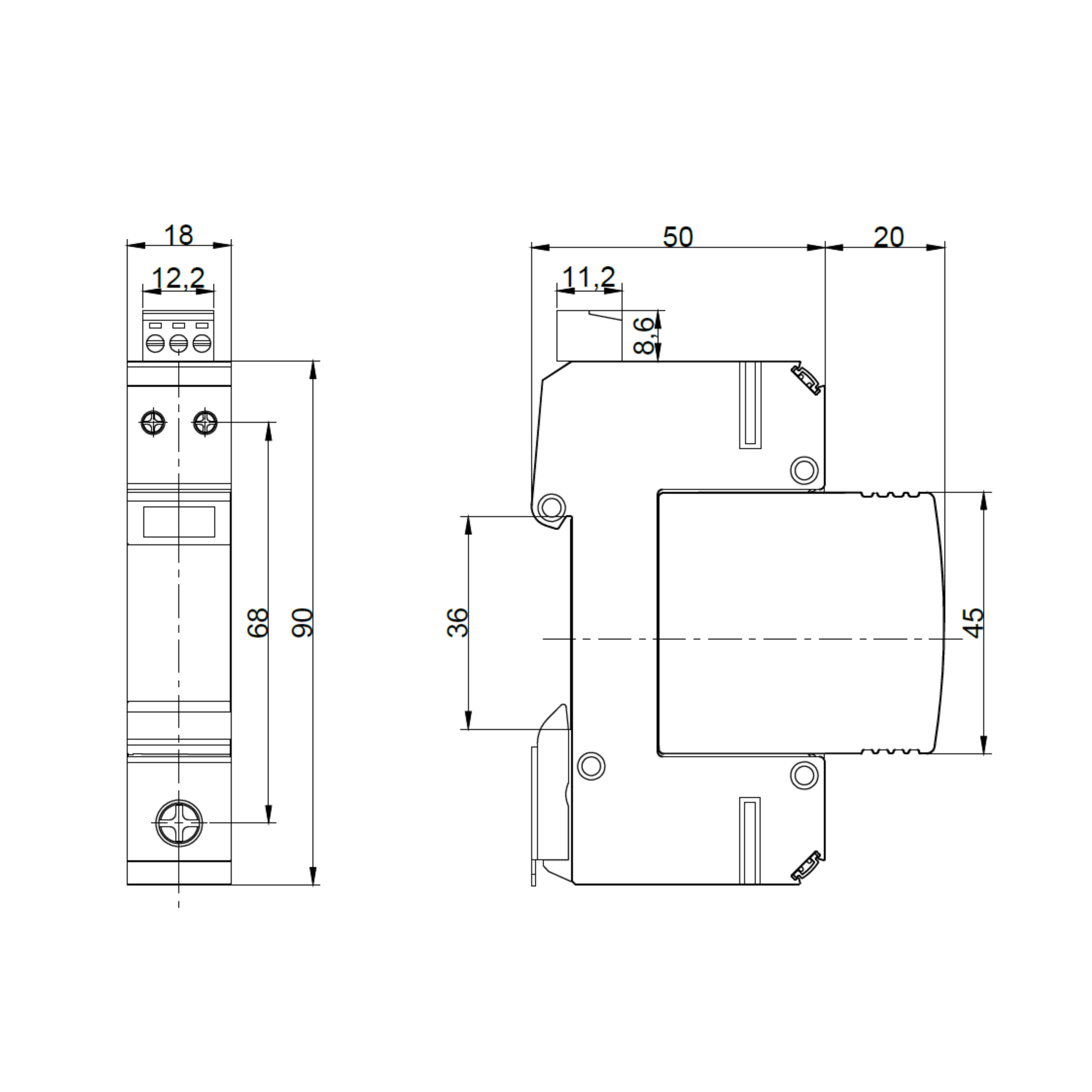

  • Габаритные размеры II+III c (1+1).jpg
  • RIF-E-II-III-275-10-1+1.png
  • Габаритные размеры II+III c (1+1).jpg

Двухполюсное УЗИП класса II+III комбинированного типа. Предназначено для защиты от вторичных воздействий молнии и коммутационных перенапряжений помехочувствительного оборудования до 1000 В, содержащего электронные схемы. Уровень ограничения перенапряжения соответствует I категории по ГОСТ Р 50571-4-44.

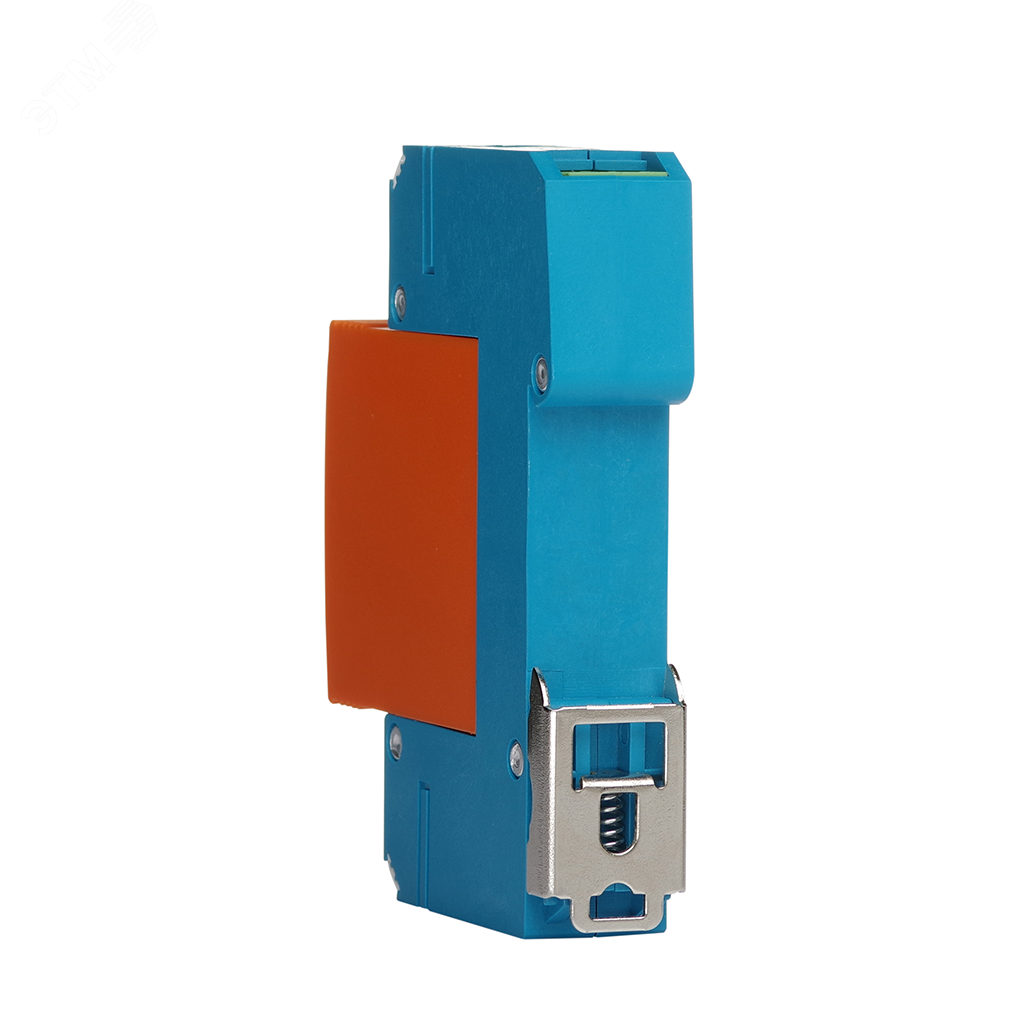

УЗИП выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по уровню ограничения перенапряжений соответствует УЗИП класса III.

Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса II+III.

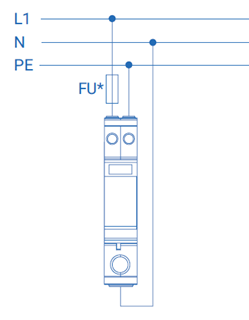

Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод».

Рекомендуемый номинал предохранителя 63 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Технические характеристики


Наименование параметра


РИФ-Э-II+III 275/10 (1+1)

РИФ-Э-II+III 275/10 с (1+1)

Максимальное длительное рабочее напряжение (L-N)/(N-PE)

275 В / 255 В

Напряжение комбинированной волны (L-N)/(L-PE)

Uос

6 кВ / 10 кВ

Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

In

10 кА / 20 кА

Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

Imax

20 кА / 40 кА

Уровень напряжения защиты (L-N)/(N-PE)

Up

≤1 кВ / ≤1,25 кВ

Время срабатывания (L-N)/(N-PE)

tA

≤25 нс / ≤100 нс

Диапазон рабочих температур

Tu

От -40°С до +80°С

Категория исполнения (ГОСТ 14254)


IP 20

Установка на


DIN-рейка 35 мм

Сечение соединительный проводов (L/PE)


1,5 мм2 – 10 мм2

Сечение соединительный проводов (N)


6 мм2 – 25 мм2

Контакт дистанционной сигнализации

с

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток


-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток


-

250 В/0,1 А; 125 В/0,2 А;

75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации


-

Макс. 1,5 мм2

Артикул


122 006

122 106
