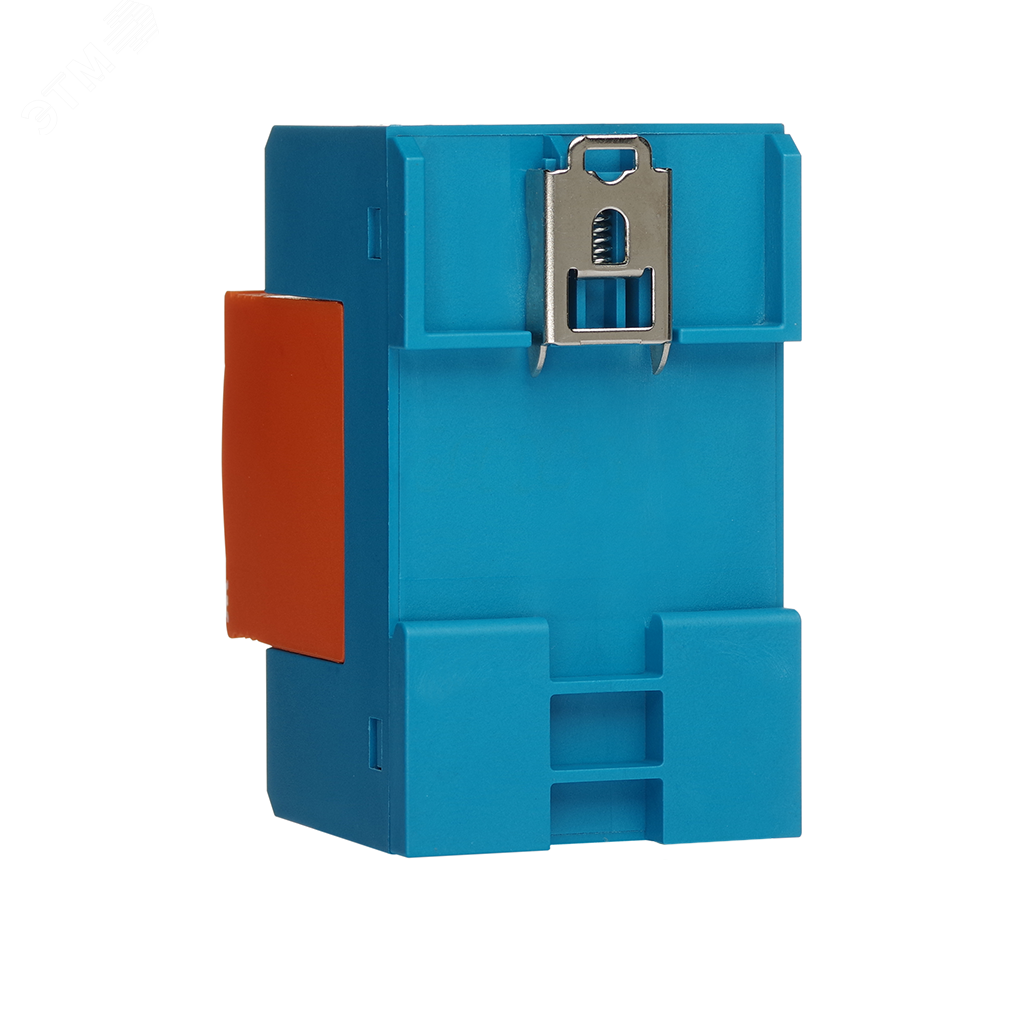

Трёхполюсное УЗИП класса II ограничивающего типа.
УЗИП выполнено из трёх сменных варисторных модулей и базы для подключения к сети.
Устанавливается в пределах 1 – 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено
- терморасцепителем;
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
Наименование параметра |
|
РИФ-Э-II 600DC/20с –3 |
РИФ-Э-II 600DC/20с –3P |
Номинальное рабочее напряжение DC | Un | 600 В | |
Максимальное длительное рабочее напряжение DC | Uс | 720 В | |
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In | 20 кА | |
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax | 40 кА | |
Допустимый ток короткого замыкания | Isc | 1000 А | |
Уровень напряжения защиты при In | Up | ≤ 2,5 кВ | |
Время срабатывания | ta | ≤25 нс | |
Диапазон рабочих температур | Tu | от -40°С до +80°С | |
Категория исполнения (ГОСТ 14254) |
IP20 |
||
Способ монтажа |
DIN-рейка 35 мм |
||
Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
Контакт дистанционной сигнализации | с | - | Переключающий контакт |
Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
Артикул | 123 002 | 123 102 |
