Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.
Двухполюсное УЗИП класса II ограничивающего типа.
УЗИП выполнено в виде двух сменных варисторных модулей и базы для подключения к сети.
Устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено
- терморасцепителем;
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
Наименование параметра | РИФ-Э-II 600DC/20 | РИФ-Э-II 600DC/20 с | |
Номинальное рабочее напряжение DC |
Un |
600 В |
|
Максимальное длительное рабочее напряжение DC |
UC |
625 В |
|
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In |
20 кА |
|
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax |
40 кА |
|
Допустимый ток короткого замыкания | Isc |
1000 А |
|
Уровень напряжения защиты при In | Up |
≤ 2,5 кВ |
|
Время срабатывания | ta |
≤25 нс |
|
Диапазон рабочих температур | Tu |
от -40°С до +80°С |
|
Категория исполнения (ГОСТ 14254) |
IP20 |
||
Способ монтажа |
DIN-рейка 35 мм |
||
Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
Контакт дистанционной сигнализации | с | - | Переключающий контакт |
Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |

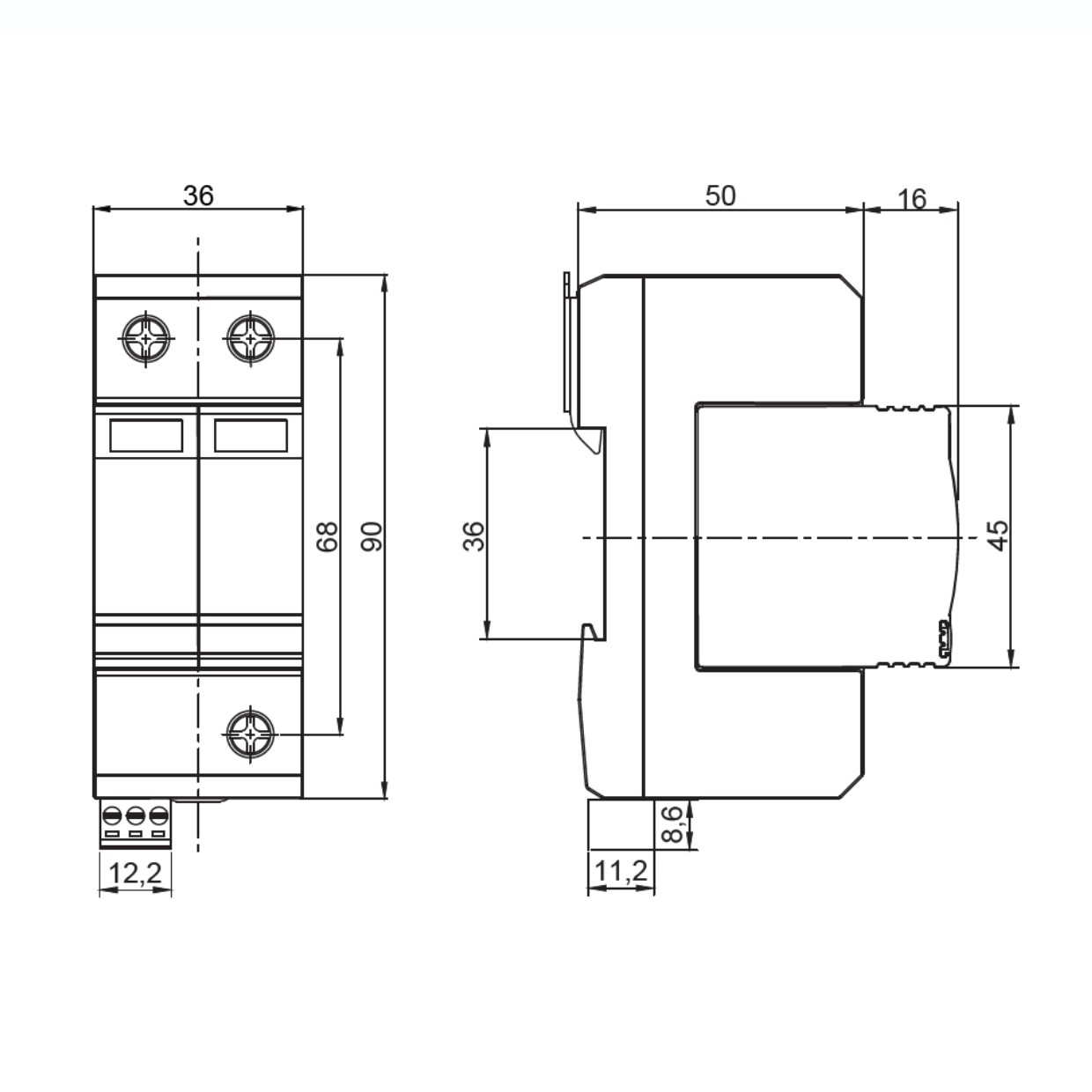

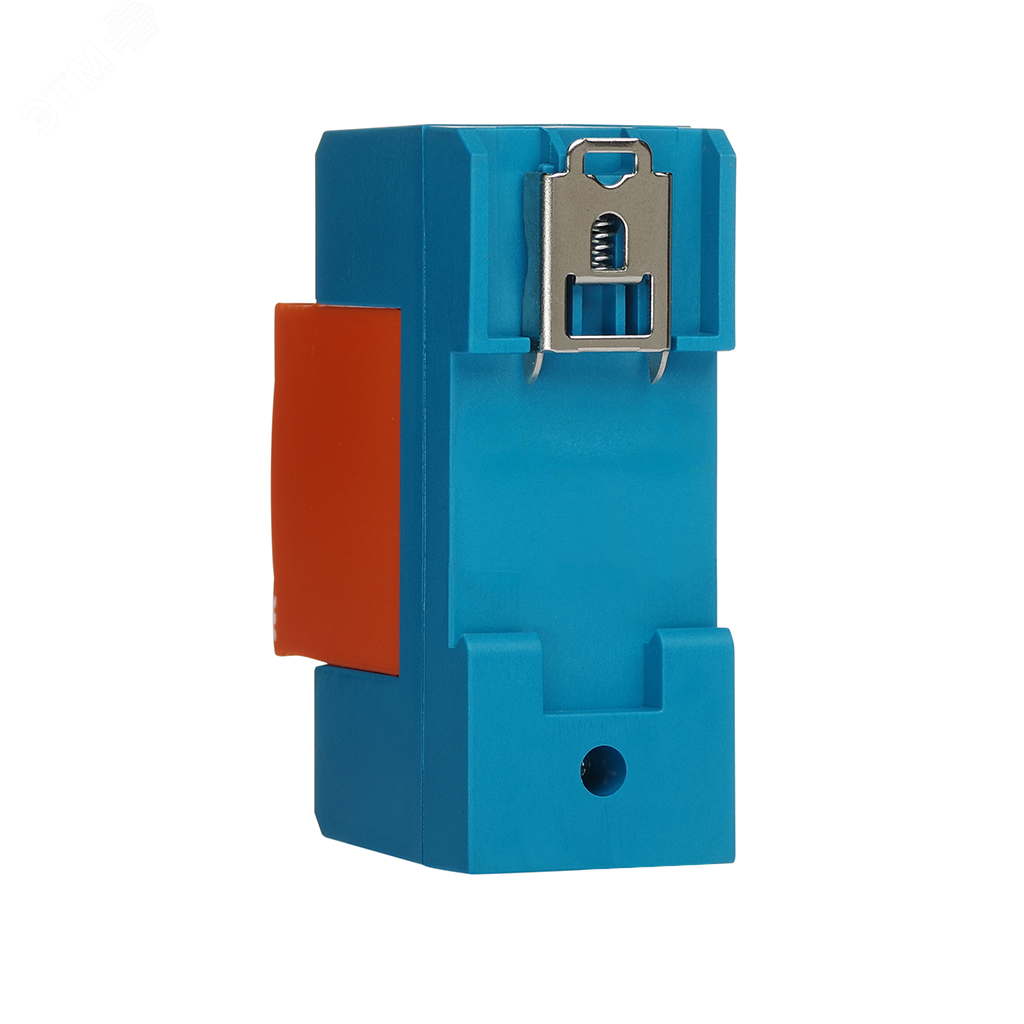

Артикул | 122 012 | 122 112 |
