УЗИП

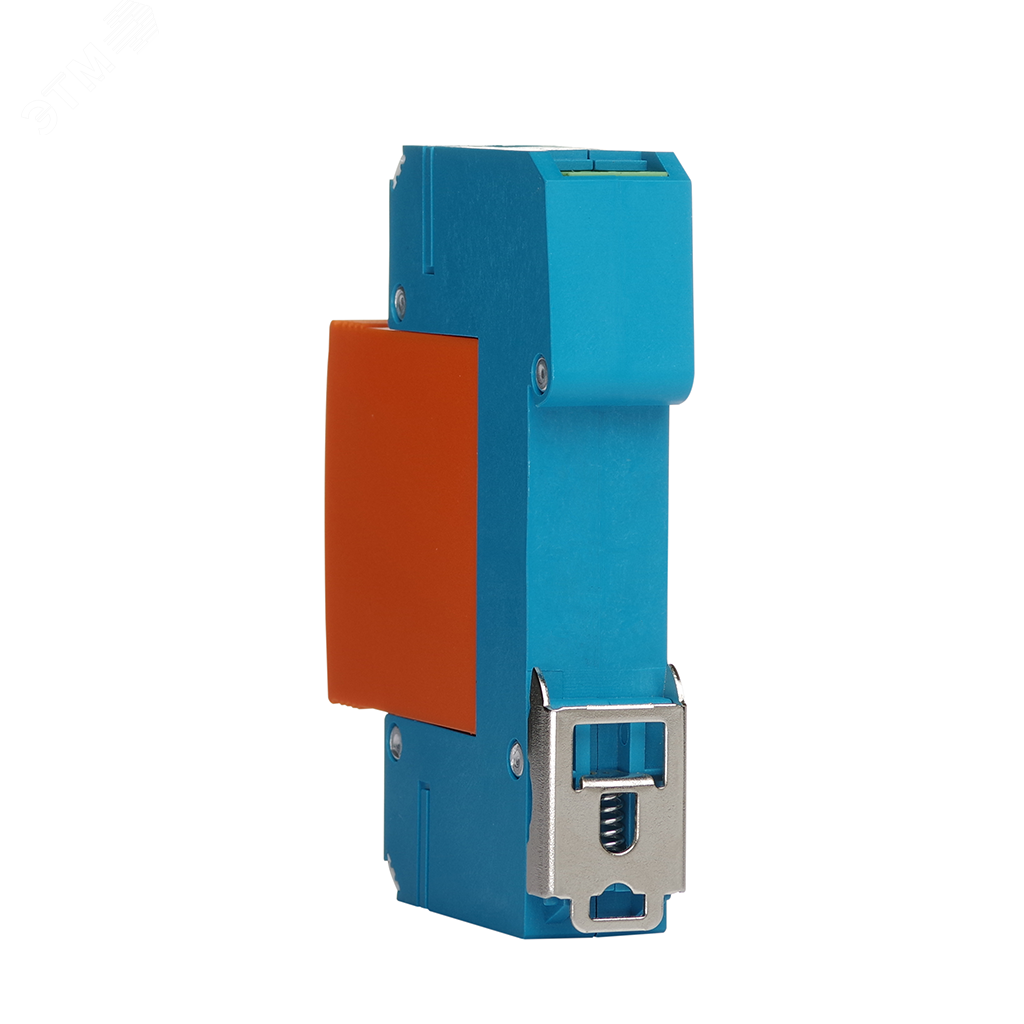

РИФ-Э-II 255/40 (N-PE)

  • Класс защиты II
  • Uc 255 B
  • Imax 65 кА
  • In 40 кА
  • 2-255-40-N-PE.jpg
  • РИФ-Э-I+II 255-50 (N-PE).jpg
  • 2-255-40-N-PE.jpg
  • РИФ-Э-I+II 255-50 (N-PE).jpg

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

УЗИП класса III комбинированного типа. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений. УЗИП размещено в корпусе для крепления на DIN-рейку 35 мм.

УЗИП соответствует классу испытаний III согласно ГОСТ IEC 61643-2013. Устанавливается после УЗИП класса II в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 15 м от УЗИП класса испытаний III.

Применяется для сетей с системами заземления: TN-S, ТТ.
Предназначено для защиты нулевого проводника N/PE.

Рекомендуемый номинал предохранителя 125 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения ра- бочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-II 255/40 (N-PE)

Максимальное длительное рабочее напряжение

UC

255 кВ

Номинальный разрядный ток (8/20 мкс)

In

40 кА

Максимальный разрядный ток (8/20 мкс)

Imax

65 кА

Уровень напряжения защиты

UP

≤1.5 кВ

Время срабатывания

tA

≤100 нс

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Артикул

121 002
