УЗИП

РИФ-Э-II 275/20 c (3+0) РИФ-Э-II 275/20 (3+0)

  • Класс защиты II
  • Uc 275 B
  • Imax 40 кА
  • In 20 кА
  • 2-275-20-c-3+0.jpg
  • a48a4ff39291a0d024aa4f95d40bb1b0.png
  • 2-275-20-c-3+0.jpg
  • a48a4ff39291a0d024aa4f95d40bb1b0.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

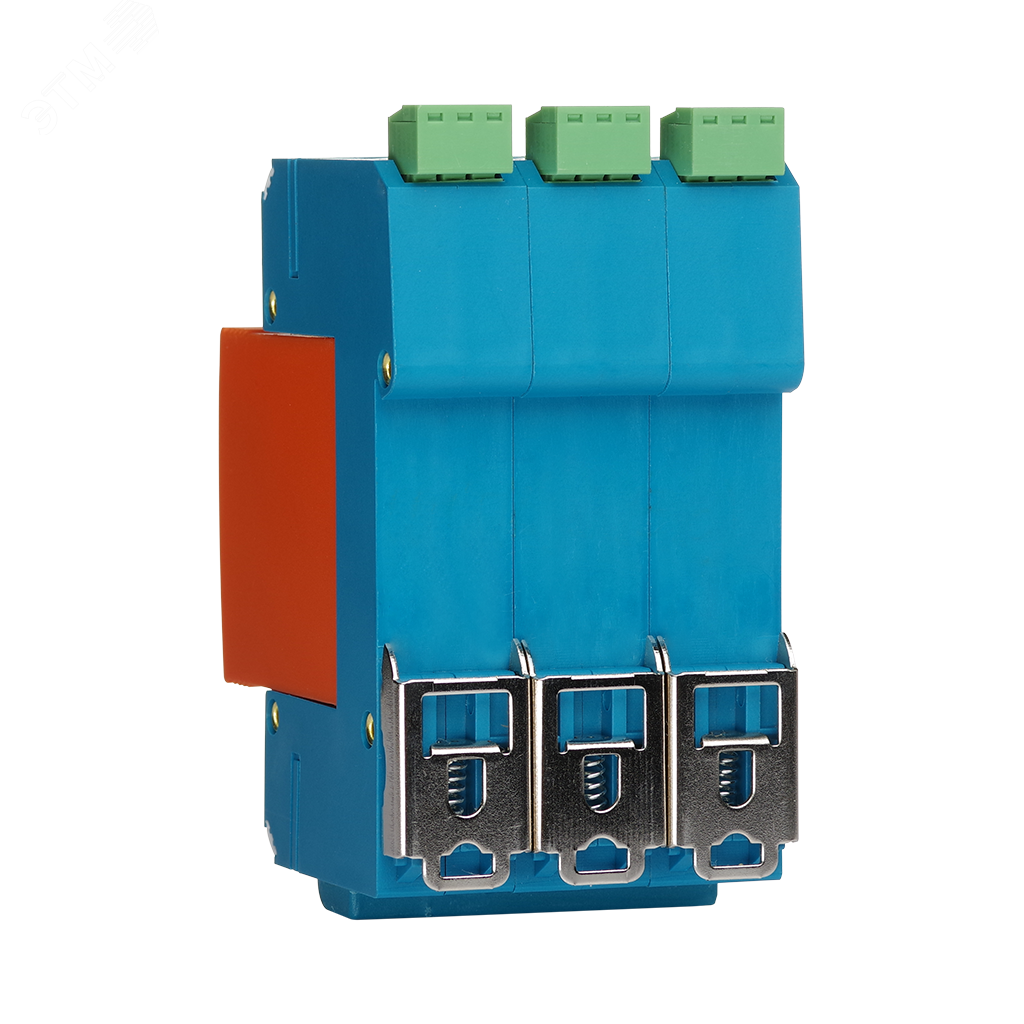

Трехполюсное УЗИП класса II ограничивающего типа. УЗИП выполнено в виде трех сменных варисторных модулей и базы для подключения к сети и креплению на DIN-рейку 35 мм.

Cоответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

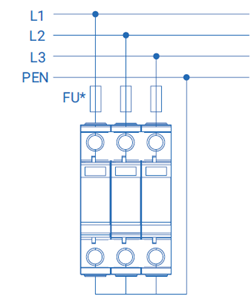

Применяется для сетей с системами заземления: TN-C. Предназначено для защиты фазных проводников L/PEN от перенапряжений «провод–земля».

Рекомендуемый номинал предохранителя 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики


Наименование параметра

РИФ-Э-II 275/20 (3+0)

РИФ-Э-II 275/20 c (3+0)

Максимальное длительное рабочее напряжение

Uc

275 В

Номинальный разрядный ток (8/20 мкс) (L-PEN)

In

20 кА

Максимальный разрядный ток (8/20 мкс) (L-PEN)

Imax

40 кА

Уровень напряжения защиты

Up

≤1,25 кВ

Время срабатывания

tA

≤25 нс

Диапазон рабочих температур

TU

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А;75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

123 001

123 101
