УЗИП

РИФ-Э-II 275/20 c (3+1) РИФ-Э-II 275/20 (3+1)

  • Класс защиты II
  • Uc 275 B
  • In 20 кА
  • Imax 40 кА
  • РИФ-Э-II 275-20 с (3+1).png
  • e464205466def55d2397c8a1d6adc01d.png
  • РИФ-Э-II 275-20 с (3+1).png
  • e464205466def55d2397c8a1d6adc01d.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

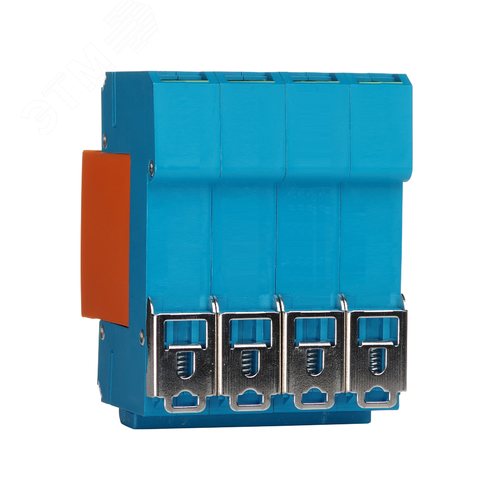

Четырехполюсное УЗИП класса II комбинированного типа. УЗИП выполнено из трех сменных варисторных модулей, од- ного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013 Устанавливается в пределах 1– 2 зон молниезащиты (в соот- ветствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников L/N, N/PE от перенапряжений «провод–провод».

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра РИФ-Э-II 275/20 (1+1) РИФ-Э-II 275/20 c (1+1)
Максимальное длительное рабочее напряжение Uc 275 В
Номинальный разрядный ток (8/20 мкс) (L/N) In 20 кА
Максимальный разрядный ток (8/20 мкс) (L/N) Imax 40 кА
Уровень напряжения защиты (L/N) Up ≤1,5кВ
Время срабатывания (L/N) tA ≤25 нс
Максимальное длительное рабочее напряжение  UC  255 В
Номинальный разрядный ток (8/20 мкс) (N-PE) In 20 кА
Максимальный разрядный ток (8/20 мкс) (N-PE) Imax 40 кА
Уровень напряжения защиты (N-PE) UP  ≤1.5 кВ
 Время срабатывания (N-PE)  tA  ≤100 нс
Диапазон рабочих температур Tu От -40С до +80С
Категория исполнения (ГОСТ 14254) IP 20
Установка на DIN-рейка 35 мм
Сечение соединительных проводов 1,5 мм2 - 25мм2/1,5 мм2 - 35 мм2
Контакт дистанционной сигнализации - Переключающий контакт
Питание контакта дистанционной сигнализации, перем.ток - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост.ток - 250В/0,1А; 125В/0,2А; 75В/0,5А
Сечение подключаемых проводников для клемм дистанционной сигнализации - Макс. 1,5 мм2
Артикул
124 002 124 102
