УЗИП

РИФ-Э-III 320/3 с (3+1) РИФ-Э-III 320/3 (3+1)

  • Класс защиты II
  • Uc 320 B
  • Up ≤1.15 кВ
  • In 3-5 кА
  • RIF-E-I+II-320-3-3+1.png
  • RIF-E-I+II-320-3-3+1-с.png
  • RIF-E-I+II-320-3-3+1.png
  • RIF-E-I+II-320-3-3+1-с.png

Что бы узнать цену и купить УЗИП класса III, обращайтесь к нашим менеджерам.

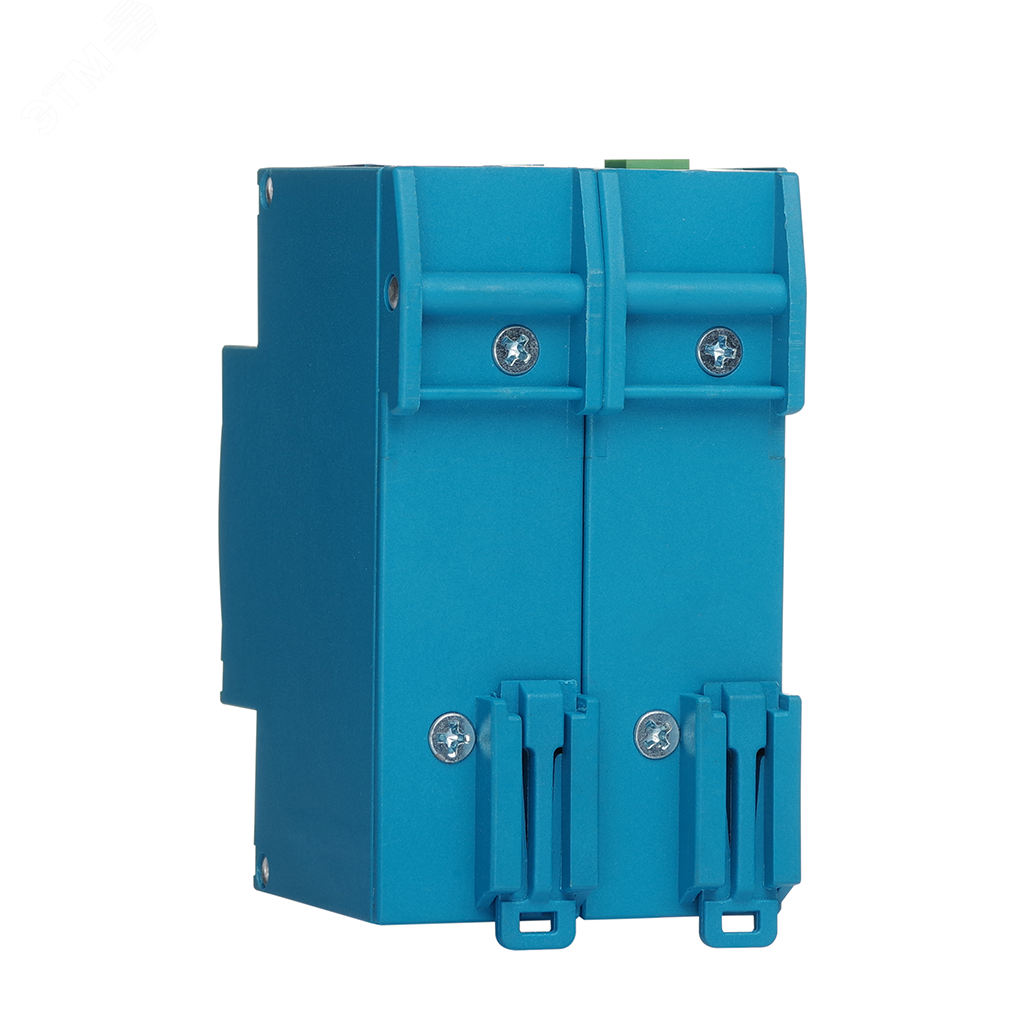

УЗИП класса III комбинированного типа. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.УЗИП размещено в корпусе для крепления на DIN-рейку 35 мм. УЗИП соответствует классу испытаний III согласно ГОСТ IEC 61643-2013.

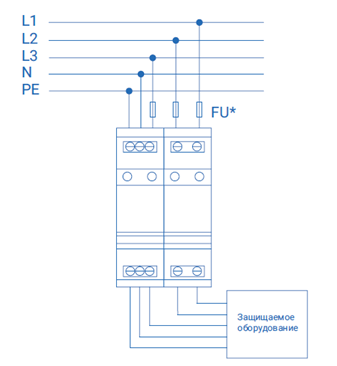

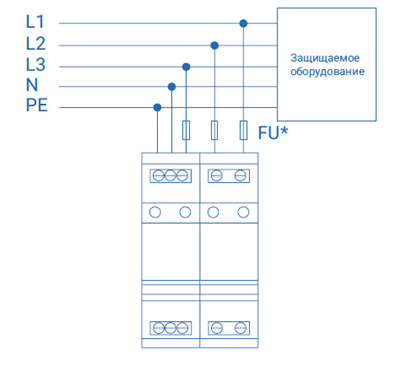

Устанавливается после УЗИП класса II в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 15 м от УЗИП класса испытаний III.

Применяется для сетей однофазного напряжения питания. Возможна установка после УЗО из-за отсутствия тока утечки.


УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра РИФ-Э-III 320/3 с (1+1) РИФ-Э-III 320/3 с (1+1)
Максимальное длительное рабочее напряжение Uc 320 В / 440 B
Номинальный разрядный ток (8/20 мкс) (L-N) In 3 кА
Номинальный разрядный ток (8/20 мкс) (L/N-PE) In 5 кА
Комбинированный импульс (L-N) Uос 6 кВ
Комбинированный импульс (L/N-PE) Uос 10 кВ
Уровень напряжения защиты (L-N) Up ≤1.15 кВ
Уровень напряжения защиты (L/N-PE) UP ≤1.5 кВ
Время срабатывания (L-N)

tA

≤25 нс
Время срабатывания (L/N-PE) tA ≤100 нс
Рекомендуемый номинал предохранителя 16 А gL/gG
Номинальный ток IL 16 А
Диапазон рабочих температур Tu От -40С до +80С
Категория исполнения (ГОСТ 14254) IP 20
Установка на DIN-рейка 35 мм
Сечение соединительных проводов (однопроволочный/многопроволочный) 0,5 мм2 - 6 мм2 жесткий/4 мм2 гибкий
Контакт дистанционной сигнализации - Переключающий контакт
Питание контакта дистанционной сигнализации, перем.ток - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост.ток - 250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации - Макс. 1,5 мм2 одножильный гибкий/жесткий
Артикул
134 001 134 101
