Схемы установок УЗИП класса I
УЗИП класса I защищают от прямых ударов молнии. Они могут быть ограничивающего или коммутирующего типов. Схема установок УЗИП класса I предполагает размещение этих устройств там, где вероятен прямой удар молнии в сеть (зона 0А) или там, где объекты находятся в непосредственной близости от молниеотвода (зона 0В).
УЗИП класса I используется я для сетей с системами заземления TN-C, TN-C-S, TN-S.
Система заземления TN-C, TN-C-S (до разделения N и PE)

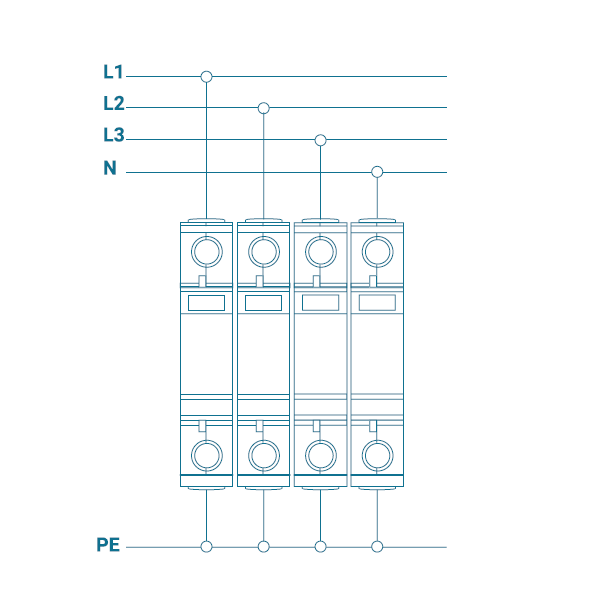

Для УЗИП без контактов дистанционной сигнализации: 3х РИФ-Э-I 275/12,5 (1) |

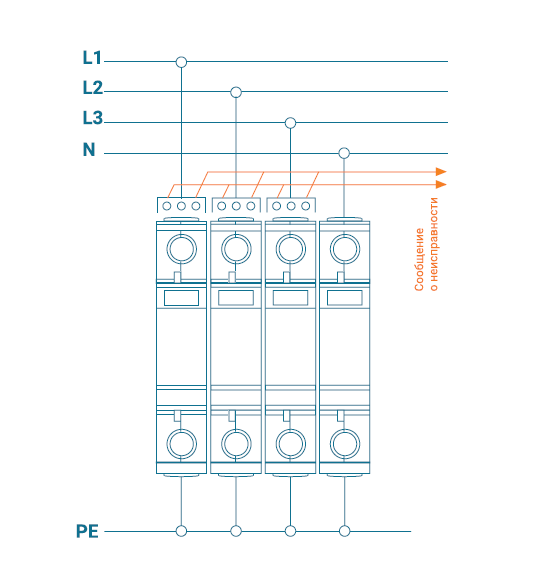

Для УЗИП с контактами дистанционной сигнализации: 3х РИФ-Э-I 275/12,5 c (1) |
Система заземления TN-C-S (после разделения N и PE), TN-S, TT
Для УЗИП без контактов дистанционной сигнализации: 3х РИФ-Э-I 275/12,5 (1) + РИФ-Э-I 255/20 (N-PE) |
Для УЗИП контактов дистанционной сигнализации: 3х РИФ-Э-I 275/12,5 с (1) + РИФ-Э-I 255/20 (N-PE) |
