УЗИП

РИФ-Э-I+II 275/12,5 с (4+0) РИФ-Э-I+II 275/12,5 (4+0)

  • Класс защиты I+II
  • Uc 275 B
  • Iimp 12,5 кА
  • In 50 кА
  • RIF-E-I+II-275-12-4+0-с.png
  • RIF-E-I+II-275-12-4+0.png
  • RIF-E-I+II-275-12-4+0-с.png
  • RIF-E-I+II-275-12-4+0.png

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

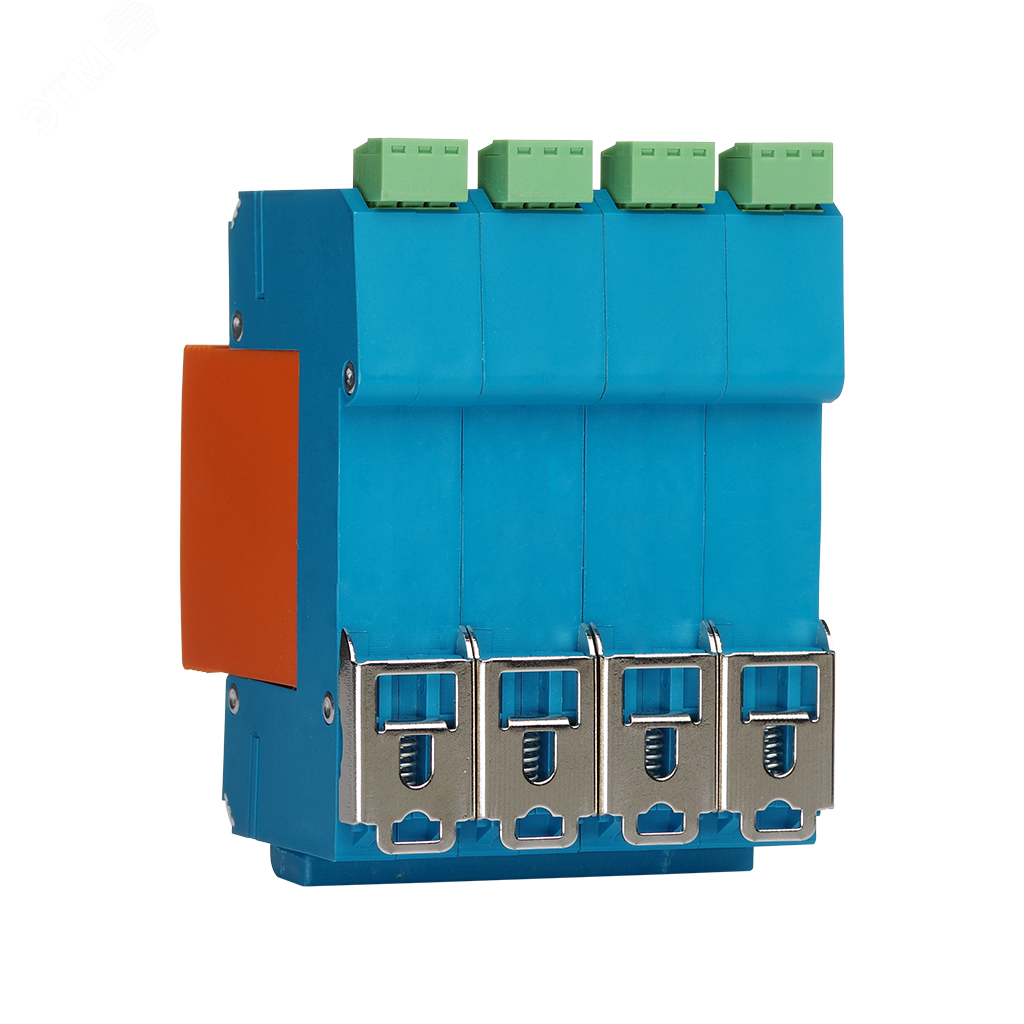

Четырехполюсное УЗИП класса I+II ограничивающего типа. УЗИП выполнено в виде четырех сменных варисторных модулей, и базы для подключения к сети и креплению на DIN-рейку 35 мм.

УЗИП предназначено для защиты оборудования в низко- вольтных цепях до 1000 В от прямых и отдаленных молни- евых разрядов при воздушном или кабельном вводах элек- тропитания.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра РИФ-Э-I+II 275/12,5 (4+0) РИФ-Э-I+II 275/12,5 c (4+0)
Максимальное длительное рабочее напряжение Uc 275 В
Импульсный ток (10/350 мкс)  Iimp 12,5 кА
Импульсный ток
суммарный (10/350 мкс)
Itotal 50 кА
Номинальный разрядный ток (8/20 мкс) (L-N) In 50 кА
Максимальный разрядный ток (8/20 мкс) (L-N)/ (N-PE) Imax 75 кА
Уровень напряжения защиты Up ≤1.5 кВ
Время срабатывания ta ≤25 нс
Рекомендуемый номинал предохранителя 125 A gL/gG
Диапазон рабочих температур Tu От -40С до +80С
Категория исполнения (ГОСТ 14254) IP 20
Установка на DIN-рейка 35 мм
Сечение соединительных проводов 25 мм2 / 35 мм2
Контакт дистанционной сигнализации - Переключающий контакт
Питание контакта дистанционной сигнализации, перем.ток - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост.ток - 250В/0,1А; 125В/0,2А; 75В/0,5А
Сечение подключаемых проводников для клемм дистанционной сигнализации - Макс. 1,5 мм2
Артикул 114 004 114 004
