Схемы установок УЗИП класса III
УЗИП класса III предназначены для защиты потребителей от остаточных перенапряжений после срабатывания УЗИП первой и второй ступеней защиты, от наводок во внутренней информационно-распределительной сети объекта.

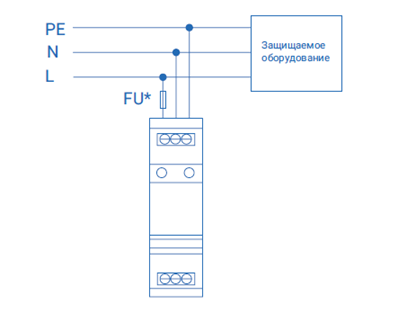

Параллельная установка, 220 В УЗИП в монолитном корпусе РИФ-Э-III 320/3 (1+1) |

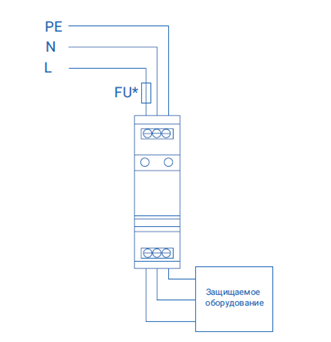

Последовательная установка, 220 В УЗИП в монолитном корпусе РИФ-Э-III 320/3 (1+1) |

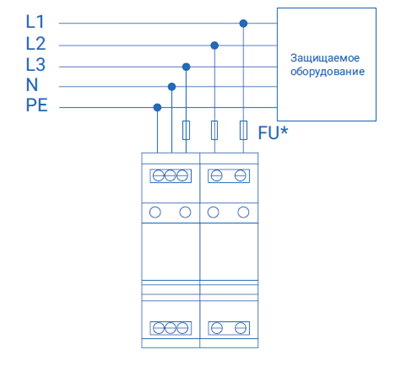

Параллельная установка, 380 В УЗИП в монолитном корпусе РИФ-Э-III 320/3 (3+1) |

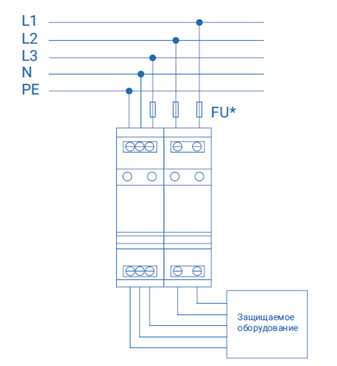

Последовательная установка, 380 В УЗИП в монолитном корпусе РИФ-Э-III 320/3 (3+1) |
